Comanda CHAMFER

Comanda CHAMFER

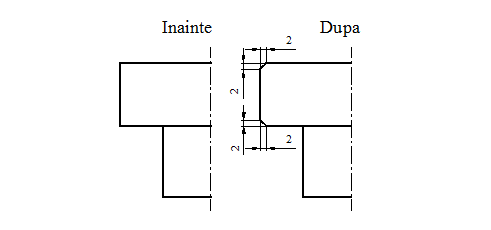

Cu aceasta comanda se realizeaza tesirea unui contur sau a unui colt.

    - pictograma comenzii CHAMFER

Command: CHAMFER

(Trim mode) Current chamfer Dist1 = 2.50 Dist2 = 2.50 - distantele curente sunt Dist1 = 2,5 mm si Dist2 = 2,5 mm

Select first line or [Polyline/Distance/Angle/Trim/Methoe]: selectati prima linie sau [Polilinia/Distanta/Unghiul/Taiere/Metoda];

Select second line: selectati a doua linie;

Optiuni:

Polyline - teseste toate colturile unei polilinii;

Distance - se definesc distantele de tesire (Dist1, Dist2);

Angle - stabileste unghiul de tesire;

Trim - controleaza modul de afisare a tesiturii: Trim - elimina segmentele dintre intersectia liniilor tesite si punctele de unde incepe tesitura; No trim - nu elimina acele segmente (deci, liniile tesite vor fi pastrate intact si v-a aparea si tesitura)

Method - controleaza metoda de definire a tesiturii; prin doua distante sau printr-o distanta si un unghi.
