Comanda ARRAY


Comanda ARRAY

Cu aceasta comanda se pot crea copii multiple ale unui obiect, intr-o retea rectangulara sau polara.

    - pictograma comenzii ARRAY

Command: ARRAY se deschide o caseta de dialog ca cea prezentata in figura 5.5.a, pentru multiplicare rectangulara, sau figura 5.5.b, pentru multiplicare polara.

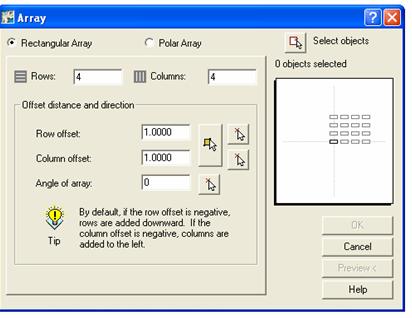

Fig.5.5.a Caseta de dialog a comenzii RECTANGULAR ARRAY

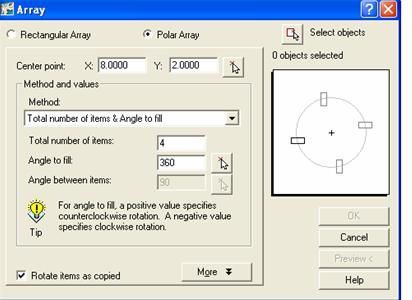

Fig.5.5.b Caseta de dialog a comenzii POLAR ARRAY

Copii multiple rectangulare (figura 5.6)

Rows - numar de linii;

Columns - numar de coloane;

Row offset - distanta dintre linii;

Column offset - distanta dintre coloane;



Angle of array - directia de multiplicare.

Exemplu: Sa se realizeze 6 copii multiple (3 coloane si 2 linii) ale obiectului dat, la distanta de 20 mm, atat pe orizontala cat si pe verticala.

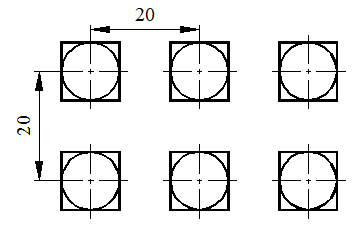

Fig.5.6 Copii rectangulare (Rectangular Array)

Copii multiple polare (figura 5.7)

Center point (X, Y) - centrul polar de multiplicare;

Total numbers of items - numarul total de copii;

Angle to fill - unghiul de umplere (unghiul pe care vor fi dispuse copiile)

Exemplu: Sa se realizeze 4 copii multiple dispuse pe un cerc cu diametrul de 25 mm, avand centrul in punctul C.

Fig.5.7 Copii polare (Polar Array)
