Materia prima utilizata la fabricarea mobilei este constituita din diferite sortimente din lemn masiv (cherestea) si pe baza de lemn (furnire, placaj, panel, covor de cherestea reconstituita, PAL, PFL, PAF, MDF, OBS) a caror specificatie dimensionala si calitativa este precizata mai jos.
A - Cherestea
|
|
Sortimente |
Dimensiuni |
Destinatia |
|
Cherestea de rasinoase |
Scanduri |
g=12; 18: 24 mm l = 60 - 300 mm L = 1 - 6 m |
-elemente masive vizibile (mobilier rustic -rame placate si neplacate -elemente de masivuire protejare canturi, -elemente ascunse -schelete tapiterie -usi ferestre -pardoseli -sarpante -streasini -lambriuri -grinzi |
|
Dulapi |
g=28; 38; 48; 68; 75 mm l = 60 - 300 mm L = 3 - 6 m |
||
|
Sipci |
g=24 mm l = 38 - 48 mm L = 1 - 6 m |
||
|
Rigle |
g= 38; 48; 58 mm l = 48; 58; 96 mm L = 1 - 6 m |
||
|
Cherestea de foioase |
Scanduri (tivite si netivite) |
g=25; 32; 40 mm l => 60 mm L = 0,4 - 4 m |
-elemente masive din structura de rezistenta -elemente masive sculptate -elemente de masivuire a canturilor -elemente de ancadrament -elemente curbate -elemente cu ornamente imprimate -elemente lamelate mulate -pardoseli, parchet -scari, -balustrade -lambriuri -plafoane casetate |
|
Dulapi (tiviti si netiviti) |
g=50; 60; 70; 80; 90 mm l => 80 mm L = 0,4 - 4 m |
||
|
Sipci |
g=25; 40 mm l = 25; 40 mm L = 1 - 3 m |
||
|
Rigle |
g=50; 60; 70; 80; 90 mm l = 50; 60; 70; 80; 90 mm L = 1 - 3 m |
||
|
Cherestea de stejar |
Scanduri (tivite si netivite) |
g=25; 32; 40 mm l => 60 mm L = 1 - 4 m |
-elemente din structura de rezistenta -elemente decorative sculptate elemente de masivuire a canturilor -elemente de ancadrament -elemente lamelare mulate -pardoseli, parchet -scari, trepte,contratepte -balustrade, -lambriuri -grinzi, -plafoane casetate -usi ferestre |
|
Dulapi (tiviti si netiviti) |
g=50; 60; 70; 80; 90 mm l => 80 mm L = 0,4 - 4 m |
||
|
Sipci |
g=25; 40 mm l = 25; 40 mm L = 1 - 3 m |
||
|
Rigle |
g=50; 60; 70; 80; 90 mm l = 50; 60; 70; 80; 90 mm L = 1 - 3 m |
||
|
Cherestea de diverse specii moi: arin, plop,salcie si tei |
Scanduri netivite |
g=25; 40 mm l => 60 mm L = 1 - 4 m |
-elemente decorative sculptate -elemente decorative presate -elemente lamelate mulate -elemente masivuire a canturilor -elemente ancadrament |
|
Dulapi netiviti |
g=50; 60; 80 mm l => 100 mm L = 1 - 4 m |
||
|
Cherestea de cires, frasin, paltin, par si ulm |
Scanduri netivite |
g=25; 40 mm l => 60 mm L = 1 - 4 m |
-elemente decorative sculptate -elemente de structura decorativa -elemente masivuire a canturilor -elemente curbate -elemente ancadrament -elemente lamelate mulate |
|
Dulapi netiviti |
g=50; 60; 80 mm l => 100 mm L = 1 - 4 m |
||
|
Cherestea de diverse specii: artar, jugastru, mesteacan, salcam |
Scanduri netivite |
g=25; 40 mm l => 60 mm L = 1 - 4 m |
- elemente din structura de rezistenta - elemente decorative sculptate |
|
Dulapi netiviti |
g=50; 60; 80 mm l => 100 mm L = 1 - 4 m |
B - Furnire
|
Furnire tehnice |
A; B; C; D |
g = 0,5; 0,8; 1,1; 1,6; 2,2; 3,1 mm l = de la 100 la 1000 mm din 50 in 50 mm; L = 980;1300;1330; . 2500 mm |
-elemente stratificate mulate -inlocuitor al masivelor pentru canturi -subfurnir |
|
Furnire estetice indigene |
-radiale -semiradiale -tangentiale |
g=0,55 mm nuc, par g=0,60 mm paltin, arin, salcam, cires, radacina de nuc 0,70; 0,80 mm ulm, stejar, frasin, paltin g = 0,70; 1,0; 1,2 mm fag g = 1,0 mm plop, rasinoase l = 80; 100; 120; 140 mm L = 300; 400; 600; 800; 1200; 1500; 1650;1750 mm |
-acoperiri exterioare si interioare a panourilor -subfurnir clase inferioare -elemente decorative, intarsie -elemente stratificate mulate |
|
Furnire estetice din specii exotice |
g=0,55; 0,6; 0,7; 0,8 mm L x l = 600 x 80; 600 x 100; 900 x 100; 1200 x 120; 1500 x 140;1650 x 140 mm |
-acoperirea suprafetelor exterioare -elemente decorative obtinute prin imbinare artistica -elemente decorative obtinute prin incrustatie (mozaic si intarsie) -elemente stratificate mulate |
|
Placaj de fag pentru interior |
g= 3; 4; 5; 6; 8; 9;10; 12;15;18;20 L x l= 1530 x 1530; 1830 x 1220; 2000 x 1220; 2000 x 1250; 2200 x 1220; 2240 x 1220 |
- elemente de legatura si consolidare - elemente compartimentare - elemente de placare - elemente suport - inlocuitor al elementelor masive din structura de rezistenta |
|
Placaj din paltin, frasin, ulm, carpen si salcam |
g = 3; 4; 5; 6; 8; L x l= 1530 x 1530; 2000 x 1250; 2240 x 1220 |
- elemente de legatura si consolidare - elemente de placare |
|
Placaj de plop si tei pentru interior |
g = 3; 4; 8; 10 L x l= 1530 x 1530; 2000 x 1250; 2240 x 1220 |
- elemente de placare - elemente de compartimentare |
|
Placaj de rasinoase pentru interior |
g= 4; 5, 8; 10; 12 L x l= 2000 x 1220; 2000 x 1250; 2200 x 1220; 2240 x 1220 |
- elemente de legatura si consolidare - elemente de placare - elemente de compartimentare |
|
Panel de tei, plop, arin, fag |
g= 12; 18; 22; 25; 30; 35; 40 L x l= 2000 x 1220 2000 x 1250 2200 x 1280 2240 x 1230 |
-panouri de mari dimensiuni cu decoratiuni interioare - panouri curbate - inlocuitori a elementelor masive din structura ramelor - inlocuitori masive cu structura de rezistenta |
|
PAL - Placi din aschii din lemn |
g = 4; 6, 8; 10; 12; 16; 18; 19; 22; 25; 30; 40; 50; 60 mm L x l= 2750x1830 3660 x 1830; 3600 x 1800; 2440 x 1220 |
- panouri plane si curbe furniruite - elemente in structura de rezistenta - elemente cu structura compusa - panouri nefurniruite pentru tapiterii - elemente de placare |
|
PFL - Placi din fibre de lemn |
g = 3,2 ; 4 ; 5 ; 6 ; 8 mm l = 1220; 1700 L= 1830; 2140; 2440; 2750; 3050; 3660 |
- elemente mulate - elemente de placare - elemente de legatura si consolidare |
|
MDF, PAF - placi cu densitate medie din fibre de lemn |
g= 12; 14; 16; 18 mm l = 1220 L= 1830; 2750; 2440;3050 mm |
- inlocuitor PAL - elemente de placare - elemente de structura - elemente profilate |
|
Panouri covor de lemn reconstituit |
G = 18; 20; 22; 30; 40 l = 1200 L = 2400; 6000 |
- elemente de mobilier - lambriuri - scari |
X - Reprezentari convenționale in secțiune a diferitelor materiale folosite la construcția mobilei
|
Nr. crt |
Materialul reprezentat la scara : de 1:10 |
Felul hasurilor si notatiilor |
Modul de prezentare |
|
Lemn masiv, panel, placaj etc. (indi-ferent specia si directia sectiunii) pentru desene la scara 1:10 sau mai mici |
Hasuri cu mana libera, la circa 1 mm distanta si 450 inclinare |
|
|
|
Lemn masiv: -sectionat transversal -sectionat longitudinal (radial) -sectionat longitudinal (tangential) |
Hasuri cu mana libera, la 5 mm distanta si 450 Linii subtiri, continue longitu-dinale, la circa 3 mm distanta, trase cu mana libera Linii subtiri inunghi la cca 5 mm distanta, trase cu mana libera |
|
|
|
Placaj (indiferent de directia sectiunii si grosimea placajului) |
Linii continue longitudinale, cu un spatiu mai mare la mijloc |
|
|
|
Panel: -sectionat transversal |
Pentru furnirul de baza, linie continua longitudinala. Pentru sipci, hasuri la 450 trase cu mana libera, de desime medie si perpendiculara intre sipcile invecinate Pentru furnirul de baza, linie continua longitudinala. Pentru sipci, linii subtiri in unghi la cca 5 mm distanta, trase cu mana libera |
|
|
|
Lemn lamelat |
Linii longitudinale continue si dese |
|
|
|
A. Placi din aschii aglomerate de lemn B. Placi din aschii aglomerate extrudate, furniruite sectionate paralel pe directia de extrudere sectionate perpendicular pe directia de extruder |
Linii subtiri ondulate la cca 5 mm distanta si 450 inclinare Pentru furnirul de baza, linie continua longitudinala. Pentru miez, linii verticale, ondulate, subtiri, intrerupte Pentru furnirul de baza, linie continua longitudinala. Pentru miez, linii ori-zontale, ondulate, subtiri, intrerupte |
|
|
|
Placi din fibre de lemn |
Linii longitudinale ondulate |
|
|
|
Placi celulare cu furnir de baza |
Pentru furnirul de baza, ca la panel (pct.4) si pentru lonjeroane si tra-verse ca la lemn masiv (pct. 2). Pentru miez, linii echidistante de den-sitate medie, perpendiculare pe directia longitudinala |
|
|
|
Placi celulare cu placaj |
Ca la pct.8, cu indicatia data pentru placaj (pct. 3) |
|
|
|
Rama de lemn masiv dublu-placata simplu-placata |
Ca la pct. 1, 2, 3 |
|
|
|
Furnir aplicat pe ambele parti ale panourilor placaj panel placi din aschii de lemn |
Linii continue paralele cu liniile de contur ale placajului Linii continue paralele cu liniile de contur ale panelului Linii continue paralele cu liniile de contur ale placilor din aschii de lemn |
|

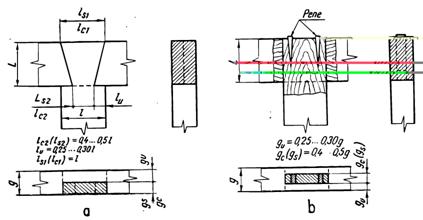

A - Reprezentarea imbinarilor și incheieturilor
Imbinarile se pot reprezenta in desen prin proiectia ortogonala si perspectiva cavaliera sau prin desenarea separata a elementelor.
Se noteaza cu "g" grosimea elementelor ce intra in alcatuirea lor..
"gc" pentru grosimea cepului si "gs" latimea scobiturii
"ga" pentru latimea umarului
"lc" pentru latimea cepului si "ls" lungimea scobiturii
"Lc" pentru lungimea cepului si "Ls" adancimea scobiturii

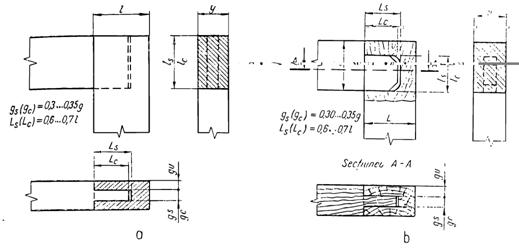

Imbinari in colt la 450 cu cep plat ascuns

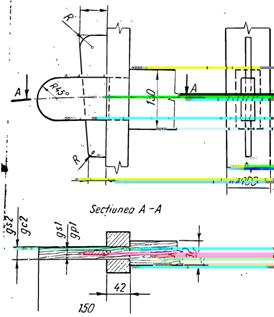

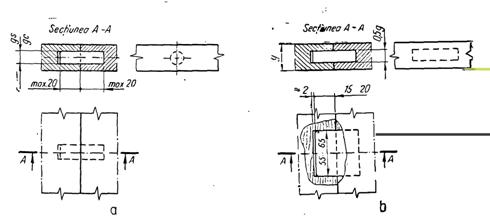

B - Reprezentarea
scobiturilor
C - Reprezentarea asamblarii elementelor ramelor pentru socluri executate din PAL
|
Imbinare |
Reprezentarea asamblarii |
Observatii |
|
La 900 cepuri rotunde aplicate |
|
Grosimea minima a elementelor ramei este de 18 mm. (Se poate utiliza si pentru componentele cu structuri mixte realizate din PAL placat) |
|
La 450 cu cepuri rotunde aplicate |
|
|
|
La 450 cu lamba aplicata |
|
D - Reprezentarea innadirii panourilor de mobila executate din PAL
|
Imbinare |
Reprezentarea imbinarii |
Observatii |
|
Imbinare dreapta |
|
Pentru toate grosimile de panouri |
|
Imbinare cu falt |
|
Pentru toate grosimile de pa-nouri, in special pentru grosimi mici. Pentru lungimea faltului in cazul panourilor groase se vor folosi valorile mici |
|
Imbinare cu lamba aplicata |
|
Pentru panouri cu grosimi peste 12 mm |
|
Imbinare cu cepuri rotunde aplicate |
|
Pentru panouri cu grosimi peste 12 mm Ř = g/2 pentru g peste 16 mm Ř = g/3 pentru g sub16 mm |

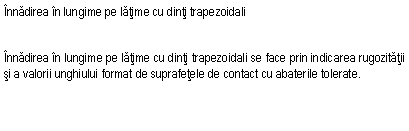

E - Reprezentarea innadirilor

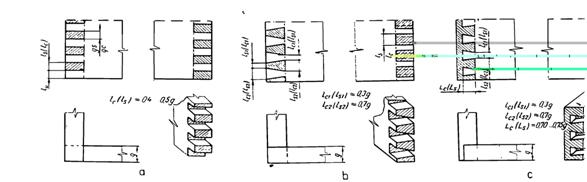

F - Reprezentarea incheieturilor
Incheieturile de colt cu falt si uluc se reprezinta in desen cu forma si dimensiunile elementelor de imbinare cat si cu ajustajul dintre ele.

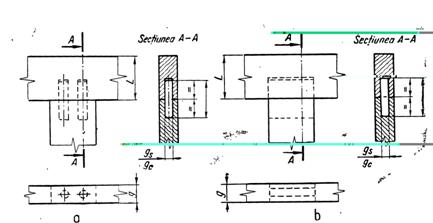

La incheieturile cu cepuri rotunde aplicate pentru a executa cotarea si indicarea ajustajului se fac sectiuni prin cepurile respective.
Pentru reprezentarea si dimensionarea incheieturii de colt la 450 cu lamba aplicata folosita pe lungimea si in capatul panourilor se executa numai vederi.

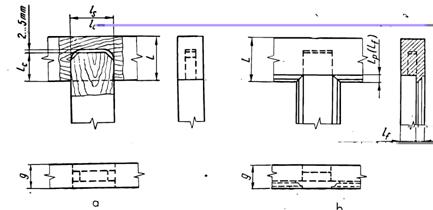

G - Incheietura in T a panourilor despartitoare
|
Imbinarea |
Reprezentarea imbinarii |
Destinatie |
Observatii |
|

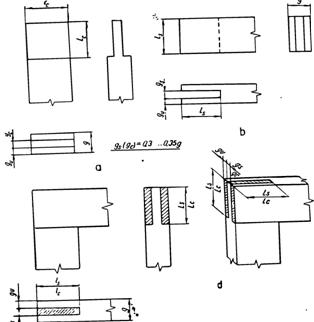

La 900 cu cep semiascuns |
|
Asamblarea ramelor pentru placare |
Pentru rame cu grosimi minime de la 18 mm |
|
La 900 prin taietura la jumatate |
|
Pentru rame cu grosimi minime pana la 12 mm |
|
|
La 900 cu cep ascuns cu umar |
|
Asamblarea ramelor vizibile |
Pentru rame cu grosimi minime pana la 18 mm |
|
In T la 900 cu cep ascuns |
|
Asamblarea ramelor Pentru placare |
|
|
La 900 cu cepuri rotunde aplicate |
|
Asamblarea ramelor vizibile |
Pentru rame cu grosimi minime pana la 18 mm |
H - Reprezentarea bordurilor folosite la panourile din PAL
|
Imbinarea |
Schita imbinarii |
Destinatia |
Observatii |
|
Prin imbinare dreapta |
|
Pentru canturile vizibile ale panourilor de mobila |
-Se utilizeaza la toate grosimile de panouri. Se folosesc furnire estetice sau tehnice -Se aplica numai pe canturile paralele cu directia de extrudere |
|
|
Pentru canturile expuse degradarii prin loviri sau solicitari mecanice repetate |
-Se utilizeaza la toate grosimile de panouri. Grosimea bordurii se va stabili in functie de accesoriile care se monteaza. -Se aplica pe canturile paralele si perpendiculare cu directia de extrudere |
|
|
Prin imbinarea in lamba si uluc |
|
-Se utilizeaza la toate grosimile de panouri. Grosimea bordurii se va stabili in functie de accesoriile care se monteaza |
|
|
|
-Pentru canturile vizibile, expuse degradarii prin loviri -Pentru canturile vizibile ale panourilor din PAL innobilat |
-Bordura din material plastic. Se utilizeaza la parametri cu grosimi pana la 12 mm |
|
|
Prin imbinarea dreap-ta consolidata prin prin suruburi sau cuie |
|
Pentru canturile vizibile expuse degradarii prin lovire |
-Bordura din material plastic. Se utilizeaza la toate grosimile de panouri. |
