PRELUCRAREA PRIN STRUNJIRE SI FREZARE A ARBORILOR


PRELUCRAREA PRIN STRUNJIRE SI FREZARE A ARBORILOR




PRELUCRAREA PRIN STRUNJIRE SI FREZARE A ARBORILOR

STRUNJIREA SUPRAFETELOR CILINDRICE EXTERIOARE

  1. Schema de strunjire la prelucrarea pe strunguri universale

Prelucrarea arborilor in trepte

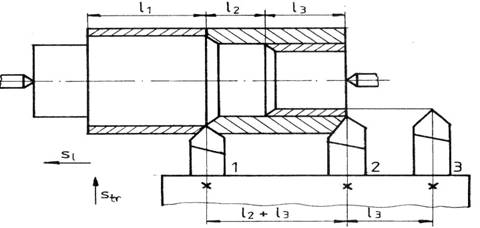

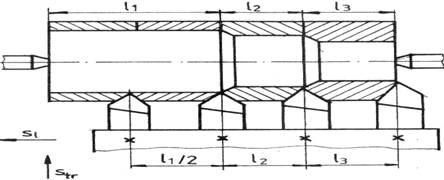

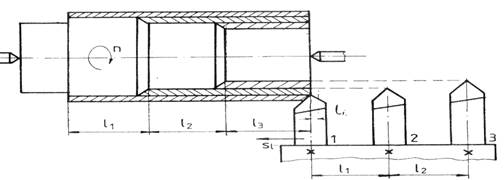

b. Schema de strunjire la prelucrarea pe strunguri semiautomate cu multicutite

Cu avans longitudinal :


Cu avans de patrundere urmat de avans longitudinal:


Cu avans transversal:


     Metode de frezare a arborilor:

     frezare cu capete de frezat tubulare utilizata pentru prelucrarea unor arbori scurti pe strunguri revolver;

     frezare cu freza cilindrica sau disc:


.        frezarea cu capete de frezat frontale:

2.PRELUCRAREA ARBORILOR PRIN RECTIFICARE

RECTIFICAREA SUPRAFETELOR CILINDICE EXTERIOARE

A. Rectificarea intre varfuri :

1.Rectificarea cu avans longitudinal din mai multe treceri


TP : 6-7;

Ra : 1.6 - 0.8μm

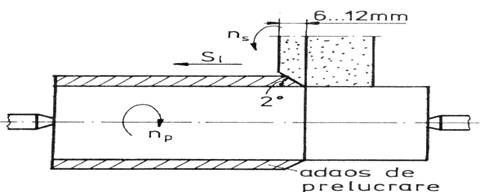

2. Rectificarea cu avans longitudinal dintr-o singura trecere

TP : 6-7;

Ra : 1.6 - 0.8μm

La arborii in trepte

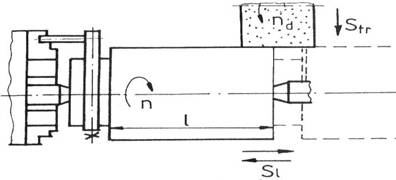

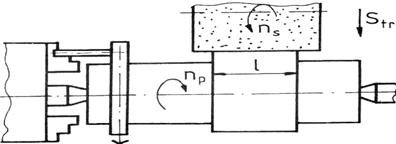

3. Rectificarea cu avans de patrundere

TP : 6-7;

Ra : 1.6 - 0.8μm.

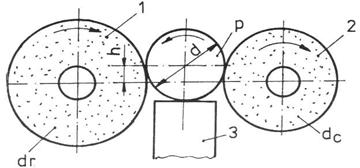

B. Rectificarea fara varfuri Vdc = 20-30m/min

Vdr = 25-35 m/s;


Rectificarea cu avans longitudinal

Discul conducator este asezat inclinat cu unghiul a fata de cel de rectificat si deci piesa de prelucrat va avea o miscare de avans longitudinal printre cele doua discuri.

2. Rectificarea cu avans longitudinal pana la opritor

La rectificare se utilizeaza doua discuri:

.        1 disc de rectificat;

.        2 disc conducator care este inclinat cu un unghi mic , de 0,50 fata de axa discului 1.

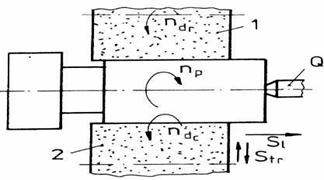

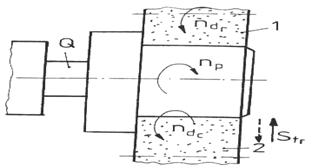

3. Rectificarea cu avans transversal

Discul conducator 2 efectueaza o miscare de avans transversal Str continua in directie perpendiculara pe axa longitudinala a piesei de prelucrat.

Rectificarea rapida :

Vdr = 50-60 m/s;

Vp = 40-50 m/min

3.NETEZIREASUPRAFETELOR EXTERIOARE DE REVOLUTIE

Tipuri de procedee:

-procedee de netezire prin aschiere;

-procedee de netezire prin deformare plastica;

-procedee de netezire neconventionale.

Procedee de netezire a suprafetelor exterioare prin aschiere

1.Strunjirea de netezire a suprafetelor exterioare cilindrice

De obicei, strunjirea de netezire se executa din doua faze la aceeasi prindere a piesei pe masina-unealta; in prima faza se indeparteaza 75% din adaosul de prelucrare, iar in faza a doua 25%.

Prin strunjire de netezire se asigura o precizie dimensionala corespunzatoare treptelor de toleranta 5-6 ISO, iar rugozitatea Ra = 0,80,2μm.

Regimul de lucru la strunjirea de netezire este caracterizat prin folosirea unor viteze de aschiere mari (1003000 m / min.), avansuri mici (0,01 0,15 mm / rot) si adancimi de aschiere mici (0,050,3 mm

2. Frezarea fina a suprafetelor plane

Pentru obtinerea unei rugozitati Ra = 0,8 0,4 μm si o precizie geometrica ridicata (toleranta de la planeitate cuprinsa intre 0,020,04 mm /1000 mm lungime a suprafetei prelucrate) se impun urmatoarele conditii restrictive:

.        bataia frontala a taisurilor dintilor frezei in limitele de 0,01 0,015 mm;

.        adancimea de aschiere de 0,1 0,2 mm;

.        avansul de lucru de 0,03 0,2 mm / dinte;





.             viteza de aschiere de 200300 m / min. la frezarea fina a pieselor din otel si de 30006000 m / min. la frezarea aliajelor neferoase.

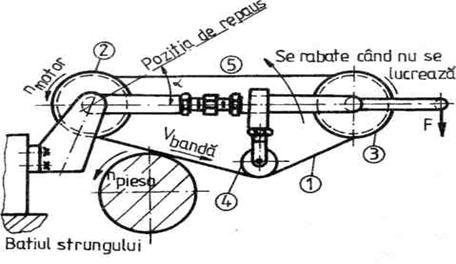

3. Rectificarea cu banda abraziva

Schema constructiva a dispozitivului de rectificat cu banda abraziva se prezinta in fig. 3.2., in care 1 reprezinta banda abraziva; 2- roata motoare; 3- roata pasiva; 4 - roata de intindere a benzii; 5 - sistem de intindere a benzii.

Avantaje

.        productivitate ridicata;

.        precizie dimensionala ridicata, abaterile incadrandu-se in limitele 0,005 mm;

.        calitate foarte buna a suprafetei, rugozitatea Ra = 0,8- 0,05 μm dependenta fiind si de marimea granulelor abrazive

.        viteza de aschiere constanta;

.        elasticitatea benzii;

.        posibilitatea prelucrarii unor suprafete mari ale pieselor;

.        reducerea puterii de aschiere si a solicitarii termice a elementelor sistemului tehnologic;

.        absenta indreptarii sculei;

.        siguranta in functionare.

Dezavantaje:

.        variatia preciziei dimensionale ca urmare a presiunii specifice variabile a benzii abrazive asupra profilului.

4. Lepuirea (rodarea) suprafetelor cilindrice exterioare si plane

Lepuirea reprezinta un procedeu de netezire care se aplica, in special, cu scopul imbunatatirii pe de o parte a calitatii suprafetei obtinandu-se rugozitati Ra = 0,050,012 μm (daca la prelucrarea anterioara rugozitatea Ra nu a depasit valorile 1,6 0,4 μm), precum si asigurarea unei precizii geometrice ridicate (de forma si de orientare a suprafetelor prelucrate), respectiv pentru cresterea preciziei dimensionale pana la treapta de toleranta IT4 (daca anterior treapta de toleranta obtinuta este IT6).

Prelucrarea se realizeaza cu ajutorul unei pulberi abrazive fine imprimate pe scula sau interpusa liber intre piesa de prelucrat si scula; se folosesc, de asemenea si paste abrazive aplicate pe scula [37].

Scula de lepuit se executa, de obicei, din fonta aliata cu crom si cupru cu duritatea HB = 140260, sau din particule abrazive cu granulatie foarte fina (pana la granulatia 4).

Prin deplasarea relativa a sculei si piesei, in prezenta pulberii sau pastei abrazive, se indeparteaza particulele de material de pe suprafata de prelucrat.

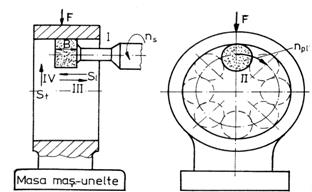

Cinematica lepuirii mecanico-manuala a suprafetelor cilindrice exterioara este exemplificata in fig.3.3, unde scula de lucru se prezinta sub forma unei bucse 1, in interiorul careia se afla un inel elastic 2 cu posibilitatea de reglare la diametrul necesar pentru prelucrare cu ajutorul suruburilor 3.

De mentionat ca, discul superior 1 exercita o anumita forta de apasare asupra pieselor; acest disc se poate deplasa lateral in vederea introducerii pieselor in locasurile speciale.

Pe baza schemei cinematice prezentate in fig. 3.4. se pot lepui si suprafete cilindrice exterioare.

In privinta regimului si conditiilor de lucru la prelucrarea suprafetelor plane din otel prin lepuire se recomanda:

.        numarul de rotatii ale discului superior: ns= 110 120 rot / min;

.        numarul de rotatii ale discului inferior: n = 100 110 rot / min;

.        presiunea specifica de prelucrare: 1,5 3,5 N/mm2 [MPa];

.        lichidul de aschiere utilizat: petrol lampant cu adaos de 2,5% ulei mineral si acid stearic.

5. Honuirea suprafetelor cilindrice exterioare

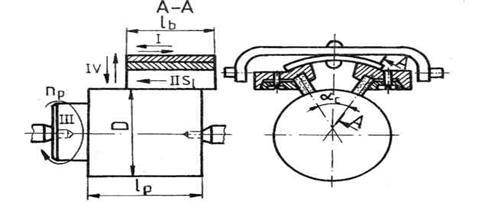

Pentru netezire se utilizeaza un dispozitiv special (fig. 3.6) prevazut cu 4 ..6 bare abrazive denumit cap de honuit fixat pe o masina unealta speciala .

Rugozitatea obtinuta in urma prelucrarii este de Ra = 0,05 - 0,5 μm. Precizia dimensionala obtinuta dupa prelucrare corespunde treptelor IT6IT7.

Adaosul de prelucrareeste de 0,02 - 0,2 mm. Viteza de rotatie se alege intre 45 - 75 m / min., iar cea de deplasare

axiala intre 10-22 m/min.

6. Superfinisarea suprafetelor exterioare

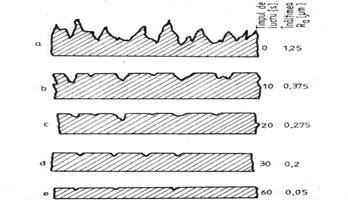

Prin superfinisare se imbunatateste calitatea suprafetei, obtinandu-se rugozitati pana la Ra = 0,2,..0,025 μm sau chiar mai mici (0,01 μm). Precizia dimensional- geometrica trebuie asigurata anterior prelucrarii.

Cinematica procesului de superfinisare a suprafetelor cilindrice exterioare este prezentata in fig. 3.7

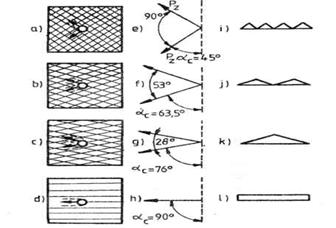

In fig. 3.8 sunt aratate schemele de dispunere a microneregularitatilor suprafetei prelucrate, a fortelor de aschiere si forma aschiilor detasate pentru diferite unghiuri de incrucisare a barelor abrazive αc in constructia capului de superfinisat

Superfinisarea este un procedeu de prelucrare la care procesul de aschiere se intrerupe automat, acesta decurgand in felul urmator (fig. 3.9):

4.PROCEDEE SI METODE DE PRELUCRARE A SUPRAFETELOR INTERIOARE DE REVOLUTIE

  1. burghierea;
  2. adancirea;
  3. alezarea;
  4. strunjirea interioara;
  5. brosarea;
  6. rectificarea;
  7. honuirea;
  8. lepuirea.

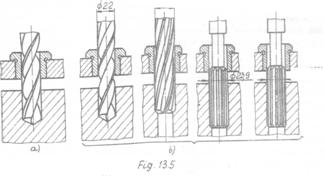

1.Burghierea alezajelor

Metode de lucru:

-Burghierea dupa trasaj;

-Burghierea simultana a pieselor asamblate;

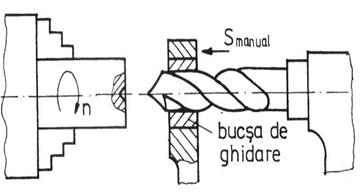

-Burghierea cu ajutorul dispozitivelor speciale.

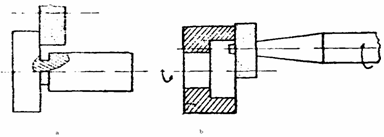

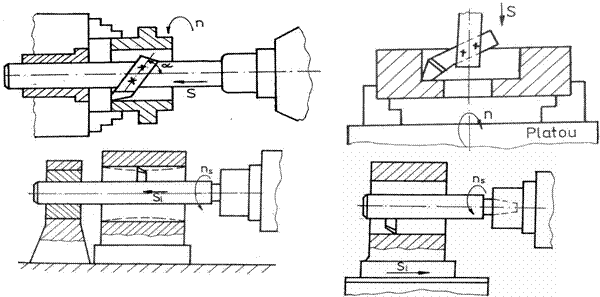

4. Strunjirea suprafetelor cilindrice si conice interioare


cu rotirea piesei





cu rotirea sculei

Metode de strunjire interioara:

  1. Strunjirea interioara pe strung revolver;
  2. Strunjirea interioara pe strung carusel;
  3. Strunjirea interioara pe masini unelte de alezat si frezat orizontale.
  4. Strunjirea interioara pe strung normal;

5. Brosarea suprafetelor interioare

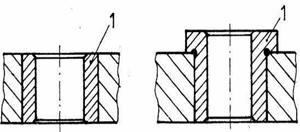

Asezarea piesei pe un suport rigid


Asezarea piesei pe suport sferic autocentrat

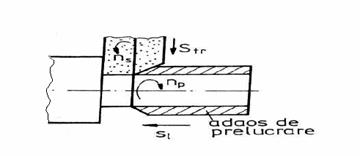

6. Rectificarea suprafetelor cilindrice si conice interioare


Rectificarea cu avans circular executat de piesa

Rectificarea pe masini de rectificat interior planetare

5.RECTIFICAREA SI NETEYIREA SUPRAFETELOR INTERIOARE DE REVOLUTIE Rectificarea suprafetelor cilindrice si conice interioare


Rectificarea cu avans circular executat de piesa

Rectificarea pe masini de rectificat interior planetare











Rectificarea pe masini de rectificat interior fara varfuri

Procedeele de netezire a alezajelor se pot clasifica astfel:

procedee de netezire prin aschiere;

procedee de netezire prin deformare plastica;

procede de netezire prin electrochimie;

Procedee de netezire prin aschiere

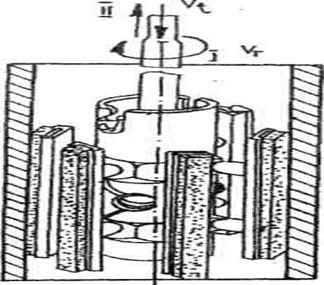

Honuirea

Este un procedeu de prelucrare finala a suprafetelor interioare si exterioare, aplicat dupa prelucrarea acestora prin gaurire(strunjire) urmate de alezare sau rectificare

Prin honuire se obtine o precizie dimensional-geometrica ridicata (treptele IT3IT4) si o rugozitate Ra=1,60,025 μm, limitele cele mai uzuale fiind Ra=0,40,025 μm

Capul de honuit fiind articulat in
arborele principal al masinii-unelte,
permite autocentrarea honului in alezajul
piesei de prelucrat.

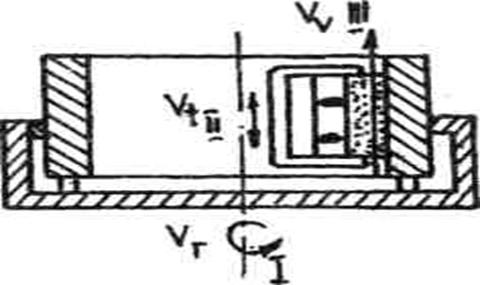

Vibrohonuirea

Prelucrarea prin vibrohonuire se deosebeste de honuirea obisnuita prin suprapunerea peste miscarea axiala rectilinie-alternativa a sculei de honuit a unei miscari vibratorii.

Miscarea oscilatorie a capului de honuit poate fi: axiala, circulara, radiala si combinata.)

Vibronetezirea suprafetelor interioare reprezinta un procedeu de prelucrare de micronetezire cu ajutorul unor bare abrazive de granulatie foarte fina cu miscari de lucru complexe (fig. 2.11): miscare rectilinie alternativa si oscilatorie a barei abrazive si miscare de rotatie a piesei de prelucrat.



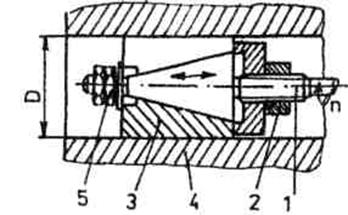

Strunjirea de netezire a alezajelor

Strunjirea de netezire reprezinta un procedeu de prelucrare des intalnit la fabricatia de serie a unor piese care necesita precizii dimensionale in treptele 6..7, iar rugozitatea suprafetei Ra 0,80,1μm.

Din punct de vedere al tolerantelor geometrice, strunjirea de netezire asigura obtinerea unor valori de 0,003 - 0,005 mm pentru ovalitate (abaterea de la circularitate) si sub 0,03 abatere de la cilindricitate la 100 mm lungime a alezajului

Strunjirea interioara de netezire se realizeaza, de obicei, in doua faze. In prima faza se indeparteaza aproximativ 75% din adaosul total, iar in faza finala 25%, in acest fel deformatiile elastice ale sistemului tehnologic sunt minime

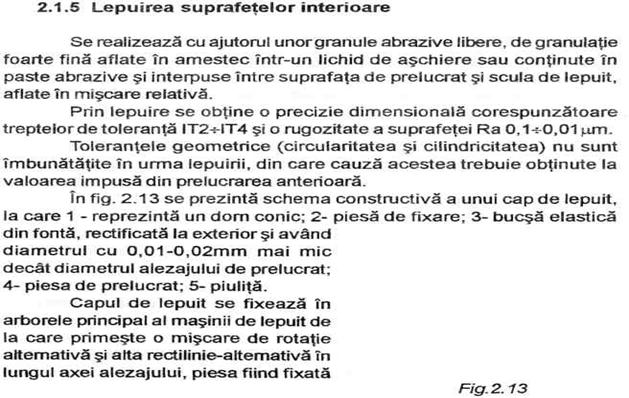

Rodarea suprafetelor interioare

Procedeul de netezire a suprafetelor prelucrate prin rodare se aplica in vederea imbunatatirii preciziei dimensionale (treapta de toleranta IT4), precum si a calitatii (rugozitatii) suprafetei (pana la Ra = 0,4 * 0,012 μm)

Prelucrarea se realizeaza cu ajutorul unor granule abrazive libere (din carbura de siliciu, oxizi de bor, oxizi de crom, praf de diamant sintetic, etc) aflate intr-o unsoare si introduse intre scula de rodat si suprafata piesei care se prelucreaza.

Aschierea are loc prin deplasarea relativa manuala sau mecanizata a piesei care se rodeaza in raport cu scula de rodare

Parametrii recomandati pentru regimul de aschiere la rodare se caracterizeaza prin valori mici ale vitezei de aschiere (530 m/min) si prin presiuni de lucru relativ scazute (< 2,5 daN/cm2 (.10~1 Mpa)).

Schema de principiu a prelucrarii de netezire a ( alezajelor prin rectificare cu banda abraziva se prezinta in fig. 2.14, in care:1 reprezinta sistemul de sustinere si deplasare a benzii abrazive; 2.-suprafata piesei de prelucrat; 3.- role de sustinere si antrenare; 4.- rola suplimentara de contact (sprijin).


Rectificarea cu banda abraziva a alezajelor



In urma prelucrarii de netezire cu banda abraziva se poate reduce rugozitatea Ra pana la 0,63 - 0,04 μm in functie si de granulatia particulelor abrazive.

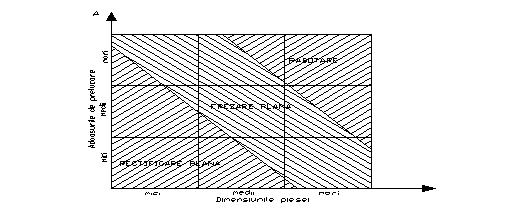

9.PROCEDEE SI METODE DE PRELUCRARE A SUPRAFETELOR PLANE

Suprafetele plane pot fi prelucrate prin diferite procedee: rabotare, mortezare, frezare, brosare, strunjire plana, rectificare. Dintre procedeele de netezire a suprafetelor plane se mentioneaza: frezarea fina, lepuirea si razuirea. Alegerea procedeului de prelucrare economic depinde de forma si dimensiunile piesei,adaosul de prelucrare(fig.1) de natura si starea materialului, de precizia de prelucrare prescrisa si de volumul de fabricatie.

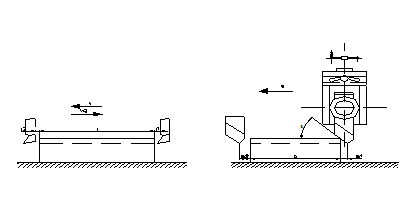

Rabotarea si mortezarea suprafetelor plane






















Prelucrarea prin rabotare si mortezare se caracterizeaza printr-o succesiune de miscari retilinii, alternative ( fig.2 ). Aschierea se face intr-un singur sens de miscare (cursa activǎ),cu viteza v, iar revenirea in pozitia initiala se face in gol cu viteza vg

.        rabotarea suprafetelor plane orizontale, verticale, inclinate sau in trepte;

.        rabotarea simultana a suprafetelor verticale si orizontale cu mai muite cutite;






















*rabotarea unor canale in T, trapezoidale etc., precum si rabotarea unor suprafete curbilinii

Frezarea suprafetelor plane

Miscarile relative dintre scula si piesa,necesare pentru realizarea aschierii , constau dintr-o miscare principala de rotatie a sculei si din miscarile de avans longitudinal (sl) si avans transversal (st).

Suprafetele plane se pot freza cu ajutorul frezelor cilindro-frontale, frezelor cilindrice elicoidale, frezelor-disc si frezelor cilindro-frontale cu coada (freze-deget).

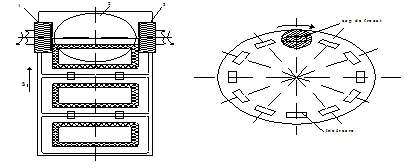

Metode productive de frezare








Frezarea succesiva




























Brosarea suprafetelor plane

Schema brosarii plane pe masini de brosat orizontale



Brosarea continua

Rectificarea suprafetelor plane

Ca metode de rectificare plana se deosebesc:

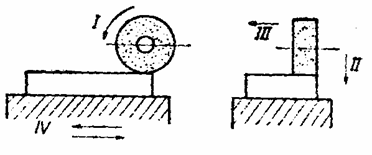

.        rectificarea cu periferia discului abraziv;

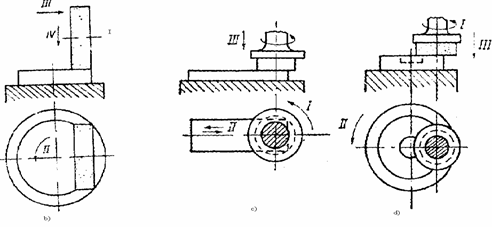

.        rectificare cu partea frontala a discului abraziv.

Rectificarea cu periferia discului abraziv se poate efectua pe masini de rectificat plan cu masa dreptunghiulara sau cu masa rotativa.

Schema rectificarii plane cu periferia discului abraziv pe masini de rectificat cu masa dreptunghiulara

a) Schema rectificarii plane cu periferia discului abraziv pe masini de rectificat cu masa rotativa;c) si d) schema rectificarii plane cu partea frontala a disculu

Razuirea suprafetelor plane

Razuirea reprezinta un procedeu de netezire a suprafetelor plane cu o scula denumita razuitor sau sabar, fiind aplicata la prelucrarea ghidajelor masinilor-unelte sau aparatelor de masura si control, dupa ce anterior acestea au fost prelucrate prin rabotare de finisare sau frezare de finisare. Se realizeaza manual sau mecanic

Razuirea manuala este putin productiva si obositoare, poate dura de la cateva ore la zeci de ore, functie de lungimea suprafetei razuite, insa asigura o precizie ridicata. La razuirea mecanica, razuitorul este atasat la un mecanism care ii imprima miscarea de aschiere.

Lepuirea (rodarea) suprafetelor plane

Lepuirea reprezinta un procedeu de netezire care se aplica, in special, cu scopul imbunatatirii pe de o parte a calitatii suprafetei obtinandu-se rugozitati Ra = 0,050,012 μm (daca la prelucrarea anterioara rugozitatea Ra nu a depasit valorile 1,6 0,4 μm), precum si asigurarea unei precizii geometrice ridicate (de forma si de orientare a suprafetelor prelucrate), respectiv pentru cresterea preciziei dimensionale pana la treapta de toleranta IT4 (daca anterior treapta de toleranta obtinuta este IT6).

Prelucrarea se realizeaza cu ajutorul unei pulberi abrazive fine imprimate pe scula sau interpusa liber intre piesa de prelucrat si scula; se folosesc, de asemenea si paste abrazive aplicate pe scula [37].

Scula de lepuit se executa, de obicei, din fonta aliata cu crom si cupru cu duritatea HB = 140260, sau din particule abrazive cu granulatie foarte fina (pana la granulatia 4).

Prin deplasarea relativa a sculei si piesei, in prezenta pulberii sau pastei abrazive, se indeparteaza particulele de material de pe suprafata de prelucrat.

10.RECTIFICAREA SI NETEZIREA SUPRAFETELOR PLANE

Rectificarea suprafetelor plane

Ca metode de rectificare plana se deosebesc:

.        rectificarea cu periferia discului abraziv;

.        rectificare cu partea frontala a discului abraziv.

Rectificarea cu periferia discului abraziv se poate efectua pe masini de rectificat plan cu masa dreptunghiulara sau cu masa rotativa.

Schema rectificarii plane cu periferia discului abraziv pe masini de rectificat cu masa dreptunghiulara

a) Schema rectificarii plane cu periferia discului abraziv pe masini de rectificat cu masa rotativa;c) si d) schema rectificarii plane cu partea frontala a discului

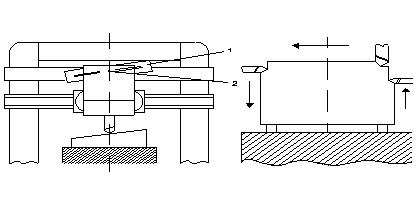

Rectificarea pe masini de recxtificat cu doua axe principale

Rectificarea simultana a suprafetelor plane opuse pe masini cu doua axe principale

Netezirea suprafetelor plane

Pentru netezirea suprafetelor plane se pot folosi urmatoarele metode: frezarea fina, lepuirea, razuirea.

Frezarea fina

Frezarea fina se utilizeaza ca procedeu de prelucrare finala a suprafetelor plane si se realizeaza cu freze frontale cu dinti demontabili armati cu placute din carburi metalice, cu unghiul de degajare = (- 4-15).

Ra = (0,8 0,4) μm si abaterea de la planitate de cel mult (0,02 0,04) mm/1000 mm lungime. De aceea, frezarea fina se aplica, uneori, in locul rectificarii.

Lepuirea suprafetelor plane

Ra = 0,050,012 μm (daca la prelucrarea anterioara rugozitatea Ra nu a depasit valorile 1,6 0,4 μm), precum si asigurarea unei precizii geometrice ridicate (de forma si de orientare a suprafetelor prelucrate), respectiv pentru cresterea preciziei dimensionale pana la treapta de tol

eranta IT4 (daca anterior treapta de toleranta obtinuta este IT6).

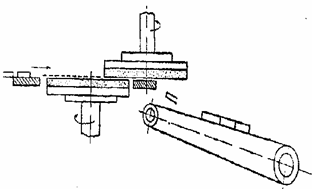

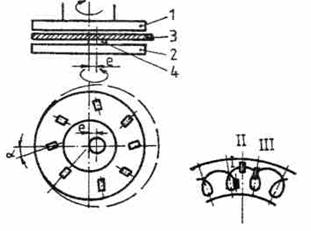

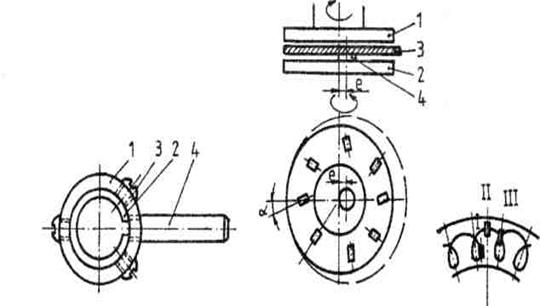

In cazul lepuirii suprafetelor plane, cinematica procedeului de prelucrare pe masini speciale de lepuit verticale se prezinta ca in figura ,unde 1 si 2 reprezinta doua discuri din fonta rodate unul fata de altul, care se rotesc in sensuri diferite si cu turatii inegale. Intre cele doua discuri de lepuit se afla un platou suport 3, prevazut cu locasuri speciale in care se introduc piesele de prelucrat.

Platoul primeste o miscare de rotatie de la boltul 4 dispus excentric fata de axa discurilor 1si 2. Aceste locasuri, dupa cum se poate observa sunt executate inclinat cu un unghi a fata de directia radiala a platoului suport, pentru ca piesele in afara de miscarea de rostogolire in jurul axelor proprii sa si alunece fata de discul de lepuit pentru a se asigura aschierea.

De mentionat ca, discul superior 1 exercita o anumita forta de apasare asupra pieselor; acest disc se poate deplasa lateral in vederea introducerii pieselor in locasurile speciale
