PLAN DE OPERATIE


PLAN DE OPERATIE

Documentul scris care cuprinde toate datele necesare executarii tehno­logice a unui reper se numeste plan de operatie.

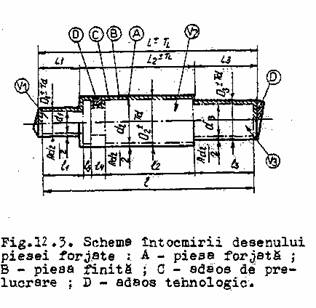

Intocmirea desenului piesei forjate fig. 12.3 - este operatia de pornire Piesa forjata va fi dimensional mai mare decat piesa finita. Diferenta de dimen­siune dintre piesa finita si piesa forjata este materializata de: adaosuri de pre­lucrare.

Surplusul de metal pe piesa forjata, conditionat de limitele tehnolo­giei de forjare libera se numeste adaos tehnologic.

Tehnologia de forjare, cuprinde mai multe etape:

·        aducerea semifabricatului in stare de plasticitate maxima prin incalzire,

·        transportul semifabricatului incalzit cu o unealta adecvata la locul de forjare,

·        executie operatiilor de forjare cu unelte si scule adecvate,

·        verificarea formei rezultate in urme for­jarii.

Intocmirea desenului piesei forjate fig. 12.3 -  este operatia de pornire Piesa forjata va fi dimensional mai mare decat piesa finita. Diferenta de dimen­siune dintre piesa finita si piesa forjata este materializata de: adaosuri de pre­lucrare.

Surplusul de metal pe piesa forjata, conditionat de limitele tehnolo­giei de forjare libera se numeste adaos tehnologic.

Incalzirea semifabricatelor se face in scopul micsorarii rezistentei la deformare a metalului si de ridicare a plas­ticitatii acestuia.

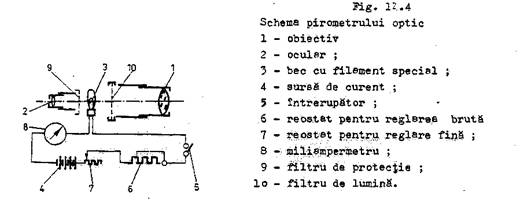

Regimul de incalzire se stabileste in functie de calitatea materialului pie­sei. Pentru OLC, temperatura trebuie sa se situeze intre A3 + (50 - 50°C) si - A4- (150-200°C). Masurarea temperaturii semifabricatelor incalzite se face eu ajutorul pirometrului optic. Schema acestuia este  prezentata in fig. 12.4.

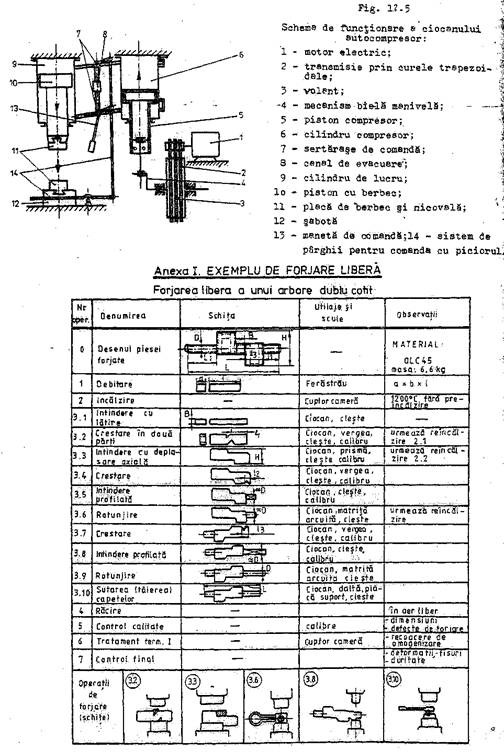

Utilajul pe care se executa. in laborator operatia de forjare libera este un ciocan autocompresor. In figura 12.5 este prezentata schema de functionare a ciocanului autocompresor.

Modul de lucru:

In cadrul lucrarii de laborator se vor executa operatiile de baza ale forjarii libere si demonstrativ o piesa simpla.

Se va schita etapele pentru obtinerea piesei obtinute prin forjpre libs-ra? exemplu, anaxa I ia prezenta lucrare.



Iatan Catalin, cls. a XIV-a
