Cuplajul Bibby


Cuplajul Bibby




Tabelul A 90:

Dimensiunile principale ale cuplajului Bibby [ 15, 60]




Tipodimensiunea cuplajului

102

110

120

124

130

136

152

158

168

212

236

266

290

318

432

478

Moment maxi,daN. m

4,3

6,45

10,8

18

28,6

43

64,5

86

129

251

322

466

645

895

1720

2507

Dimensiuni, in mm

d

28,5

38,1

41

57

54

63,5

78

92

108

102

122

121

146

167

157

173

D

105

121

145

172

191

197

222

254

276

295

324

337

375

425

432

492

L1

38

38

44,5

51

51

57

63,5

70

89

102

102

102

114

127

140

152

j

0,8

0,8

0,8

0,8

0,8

0,8

0,8

0,8

0,8

1,6

1,6

1,6

1,6

1,6

3,2

3,2

D1

45

59

62

87

84

81

119

143

165

156

187

184

222

254

240

267

Turatia limita, rot/min

5625

4700

4420

3360

3130

2900

2430

2090

1860

1765

1560

1500

1290

1130

1145

1015

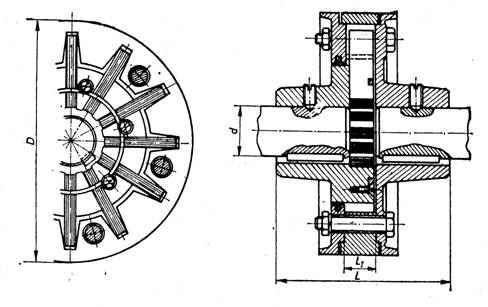

Tabelul A 91 :

Dimensiunile principale ale cuplajului elastic cu arcuri lamelare, dispune radial [ 15, 34, 60]


Tipodimensiunea cuplajului

25

40

55




80

120

150

200

250

Moment maxim M t max, daN·m

7,50

30

80

250

850

1700

4000

7500

Dimensiuni,

in mm

d

25

40

55

80

120

150

200

250

D

120

160

200

280

360

440

570

640

L

83

113

143

203

283

353

473

543

L1

25

25

30

45

45

60

60

65

Turatia limita, rot/min.

4200

3500

2100

1650

1250

1000

850

800

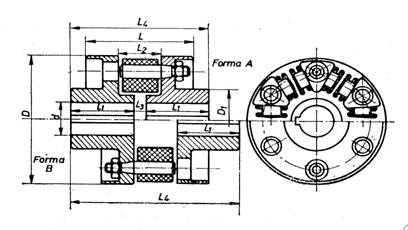

Tabelul A 92 :

Dimensiunile principale ale cuplajului


Tipodimensiunea cuplajului

Elemente comune

Forma A

Forma B

D

M t,

daN · m

n max,

rot/min

L,

mm

L1,

mm

L2,

mm

dmax,

mm

D1,

mm

L3,

mm

L4,

mm

dmax,

mm

D1,

mm

L4,

mm

100

112

125

4,65

7,00

10,00

4200

3800

3500

75

85

95

45

50

55

30

33

36

25

28

32

45

50

60

8

8

8

98

108

118

28

32

35

50

60

65

120

133

146

140

160

180

13,50

18,00

26,00

3200

2900

2600

105

116

130

60

70

75

40

46

50

35

40

45

65

70

80

8

10

10

128

150

160

40

45

50

70

80

90

160

186

200

200

225

250

280

37,50

55,00

79,00

109,00

2300

2100

1950

1800

140

155

170

184

85

95

105

115

54

60

66

72

50

55

65

75

90

100

115

135

10

10

10

10

180

200

220

240

55

65

75

90

100

115

135

150

224

250

276

302
