Clasificarea procedeelor de sudare


Clasificarea procedeelor de sudare




Clasificarea procedeelor de sudare

Procedeele de sudare pot fi clasificate dupa mai multe criterii:

Ø      Dupa modul in care sunt aduse marginile de imbinat ale pieselor :

-          de sudare prin topire



-          de sudare prin presiune

La sudarea prin topire, marginile pieselor de imbinat sunt aduse in stare topita, iar dupa solidificare se formeaza sudura.

La sudarea prin presiune, marginile de imbinat, incalzite local sau nu, sunt presate una contra celeilalte pana la obtinerea imbinarii necesare.

Ø      Dupa felul incalzirii marginilor de imbinat:

-          sudarea chimica, la care marginile sunt incalzite si topite local prin caldura dezvoltata de o reactie chimica exotermica sau prin turnarea unui metal. Din aceasta grupa fac parte procedeele de topire cu flacara de gaze sau cu termit;

-          sudarea electrica, la care marginile sunt topite prin efectul caloric al arcului electric, fara exercitarea vreunei solicitari mecanice. Din aceasta grupa fac parte procedeele de sudare cu arc electric descoperit sau acoperit;

-          sudarea electrochimica, la care marginile de imbinat sunt topite cu arc electric in mediu de gaz protector inert sau reducator sau in mediu de gaze reducatoare (H2, CO2);

-          sudarea termomecanica, la care marginile de imbinat sunt incalzite cu ajutorul unei reactii chimice, iar imbinarea se realizeaza in urma unei solicitari mecanice (presare, laminare, lovire). In aceasta grupa intra procedeele cu flacara de gaze si cu termit, realizate prin presiune, precum si procedeul de sudare prin forjare;

-          sudura electromecanica, la care incalzirea marginilor se realizeaza electric, iar imbinarea se obtine printr-o solicitare mecanica.

Din aceasta grupa fac parte procedeul de sudare prin rezistenta electrica si procedeul de sudare prin presiune cap la cap, in puncte, in linie etc.;

-          sudarea mecanica prin presiune la rece sau prin frecare, la care imbinarea se obtine prin actiunea unei forte de presare, frecare sau soc.

Sursa de energie folosita la sudare formeaza un criteriu de baza pentru clasificarea procedeelor de sudare.

Ø      Dupa felul energiei utilizate:

Felul energiei utilizate

Denumirea procedeului sau a grupei de procedee de sudare

1.

Energie termochimica

Sudarea cu flacara de gaze

Sudarea cu termit

2.

Energie electrotermica

Sudarea cu arc electric

Sudarea prin presiune

Sudarea prin inductie

Sudarea dielectrica

Sudarea electrica in baie de zgura

Sudarea in vid cu fascicul de electroni

3.




Energie mecanica

Sudarea la rece

Sudarea prin percutie

Sudarea prin explozie

Sudarea prin frecare

Sudarea prin ultrasunete

4.

Energie radianta

Sudarea prin radiatii

5.

Energie termica nespecificata

Sudarea prin lipire

Sudarea prin forjare

Sudarea in aer cald

Sudarea cu elemente incalzite

Clasificarea procedeelor de sudare , conform STAS 8325-77

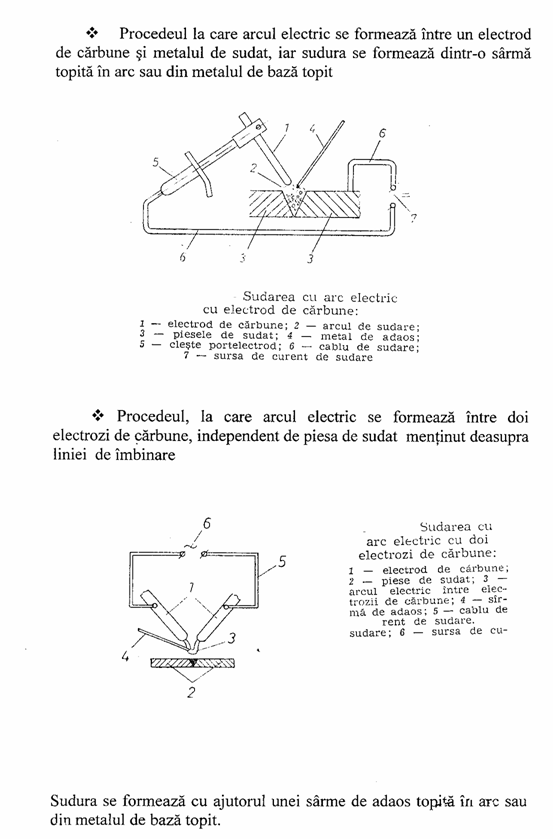

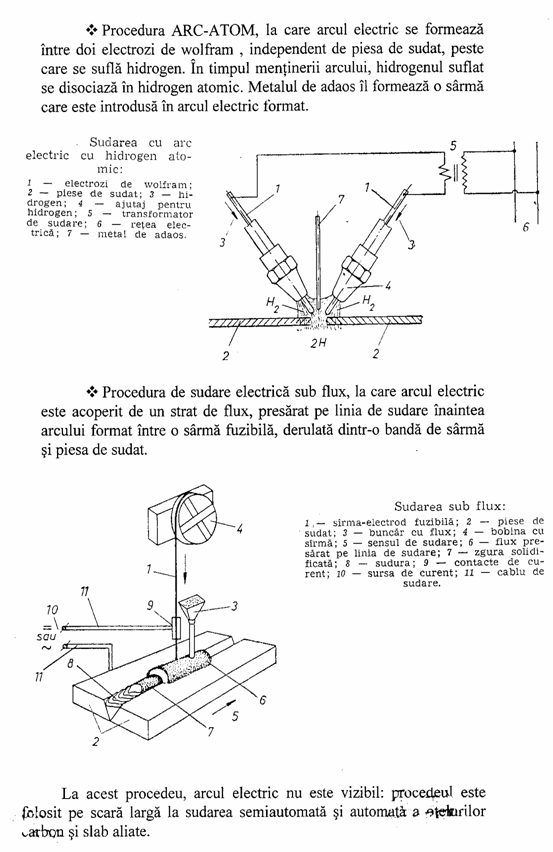

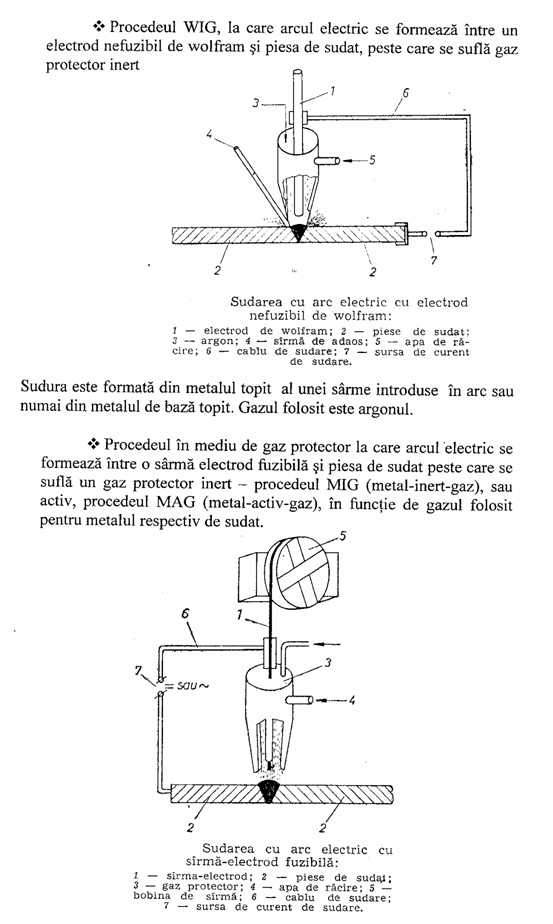

Sudarea cu arc electric. In aceasta grupa intra toate procedeele de sudare cu arc electric vizibil sau acoperit (sub strat de flux), cu electrod fuzibil sau nefuzibil, cu electrod de carbune, cu plasma etc.

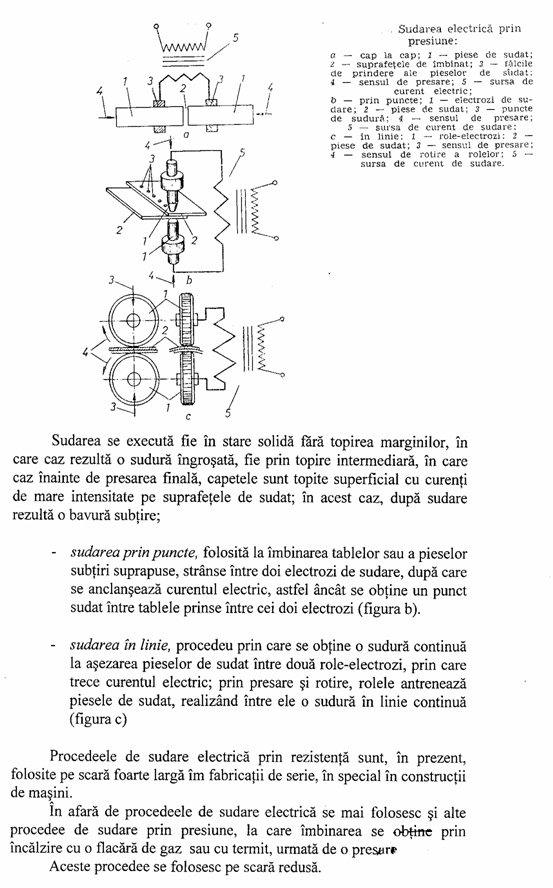

Sudarea electrica prin presiune. Aceasta grupa cuprinde procedeele de sudare prin rezistenta electrica: cap la cap, in puncte, in relief. Procedeele cap la cap pot fi prin topire intermediara sau in stare solida.

Tot in aceasta grupa intra si sudarea prin presiune cu curenti de inalta frecventa.

Sudarea cu gaze.Aceasta grupa cuprinde procedeele de sudare cu flacara de gaze si oxigen: sudarea oxiacetilenica, oximetanica, oxihidrica.

Tot in aceasta grupa intra si procedeele de sudare cu flacara de gaze si aer: aeroacetilenica, aeropropanica.

Sudarea in stare solida.Aceasta grupa cuprinde procedeele de sudare la care marginile nu sunt aduse in stare de topire: cu ultrasunete, prin frecare, prin forjare, cu energie mecanica mare (sudarea prin explozie), sudarea prin difuzie, sudarea cu gaz prin presiune, sudarea la rece sau prin presiune la rece.

Ø      Alte procedee de sudare

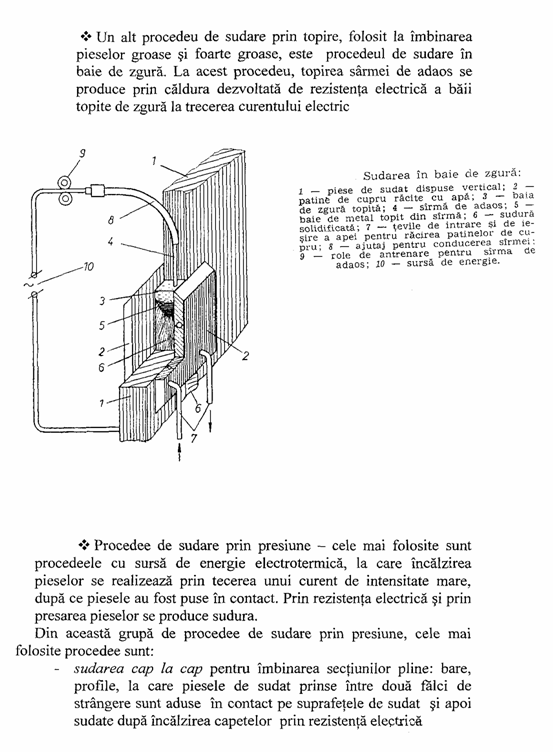

Sudarea cu termit prin presiune sau sudarea prin topire electrica in baie de zgura

Sudarea electrogaz

Sudarea prin inductie

Sudarea cu radiatii luminoase

Sudarea cu fascicul de electroni

Sudarea prin percutie

Lipirea .Aceasta grupa cuprinde procedeele de lipire tare si moale, precum si de sudare prin lipire.

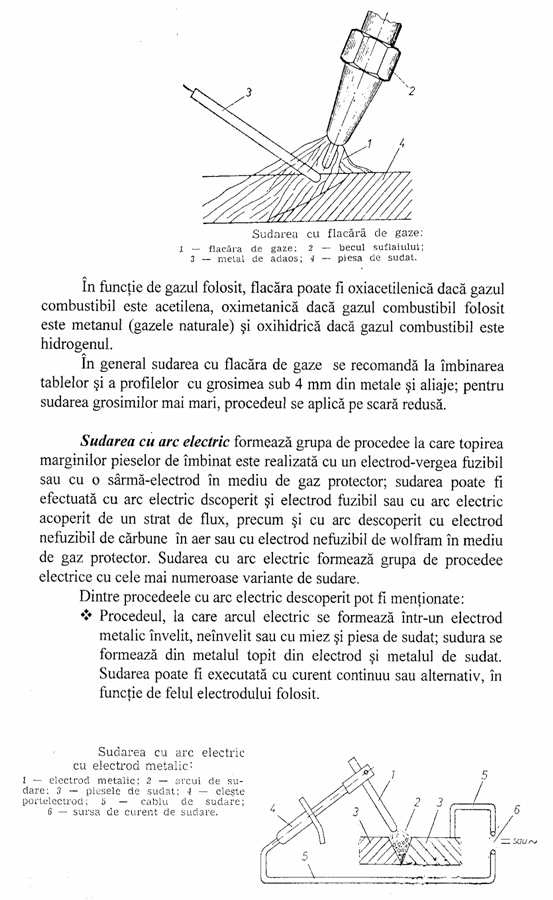

Sudarea cu flacara de gaze este procedeul la care sursa termica o constituie flacara care rezulta prin arderea unui gaz combustibil in amestec cu oxigen la iesirea din suflaiul de sudare.
