Ambreiajele duble


Ambreiajele duble

 Ambreiajele duble - sint folosite la tractoare si permit transmiterea puterii de la motor in doua fluxuri: la transmiterea tractorului si la transmisia arborelui prizei de putere

Ambreiajul dublu reprezinta reunirea a doua ambreiaje intr-un singur ansamblu;

  • unul din ambreiaje transmite puterea de la motor la transmisie (ambreiaj principal),
  •  iar celalalt la arborele, prizei de putere (ambreiajul prizei de putere).

Necesitatea transmiterii puterii la priza de putere de la motor prin ambreiaj aaparut din considerente practice, pentru marirea productivitatii lucrarilor efectuate de tractor.

Transmiterea puterii la arborele prizei de putere trebuie sadea posibilitatea indeplinirii urmatoarelor operatii:

  • oprirea si pornirea din loc a tractorului fara oprirea organelor de lucru ale masinilor agricole;
  • demararea consecutiva a mecanismelor masinilor agricole si a agregatului;
  • schimbarea vitezelor tractorului fara oprirea organelor de lucru ale masinilor agricole;
  • oprirea si demararea organelor de lucru ale masinilor agricole fara oprirea tractorului.

 Ambreiajele duble ale tractoarelor se impart in ambreiaje care dau posibilitatea indeplinirii tuturor operatiilor aratate mai sus si ambreiaje prin care pot fi realizate numai primele trei operatii.

Ambreiaje duble care indeplinesc toate cele patru operatii.

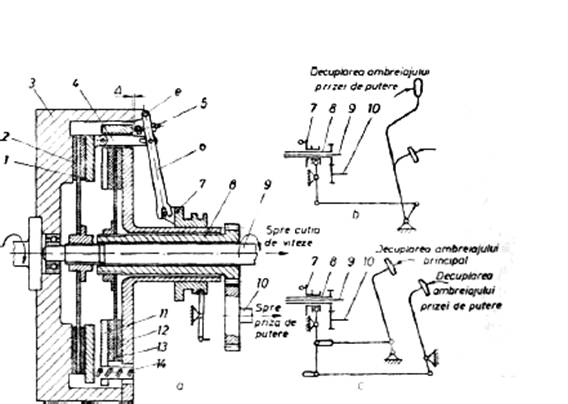

Constructia

Constructia consta din doua ambreiaje

·       ambreiajul principal si ambreiajul prizei de putere

1       - discul de presiune al ambreiajului principal

2       - discul de frictiune condus

3   - volantul

4  - tija

5  - surub

6   - pirghie

7  - manson

8       - arborele tabular alambreiajului prizei de putere

9       - arborele ambreiajului principal

10              - arborele transmisiei prizei de putere

11    - discul de presiune alambreiajului prizei de putere

12  - volantul discului

13    - discul de frictiune condus

14    - arcuri




Functionare

Arcurile  apasa direct pe discul de presiune 1 al ambreiajului principal si pe discul de presiune11 al ambreiajului prizei de putere, ambele discuri de presiune fiind antrenate de volantul discului 12. Miscarea se transmite de la volantul 3 al motorului concomitent la arborele 9 alambreiajului principal, prin discul de frictiune condus 2, si la arborele tabular 8 alambreiajului prizei de putere, prin discul de frictiune condus 13
