UTILIZAREA HARTII GNOMONICE PENTRU TRAVERSADE

UTILIZAREA HARTII GNOMONICE PENTRU TRAVERSADE

Amiralitatea engleza a editat urmatoarele harti gnomonice, prezentate in tabelul 2.

Tabelul 2. Harti gnomonice.

Harta in proiectie gnomonica (figura 7) faciliteaza considerabil rezolvarea problemelor de navigatie ortodromica. Etapele de rezolvare sunt urmatoarele:

se pun pe harta punctul de plecare si punctul de sosire. Dreapta care le uneste reprezinta ortodroma;

se citesc pe harta coordonatele punctelor intermediare, determinate de intersectiile ortodromei cu meridianele separate de o diferenta de longitudine constanta si se trec pe harta in proiectie Mercator sau se introduc in meniul SAILPLANE al receptorului GPS;

unind aceste puncte obtinem loxodromele pe care se va naviga.

Urmatoarele doua figuri reprezinta ortodroma si loxodroma pe harta in proiectie Mercator (figura 6) si pe harta in proiectie gnomonica (figura 7).

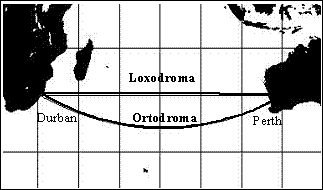

Figura 6. Harta in proiectie Mercator

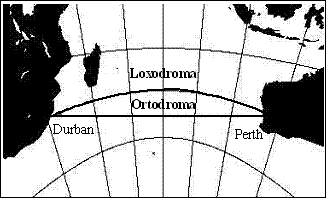

Figura Harta in proiectie gnomonica
