STATIA DE BARCA

STATIA DE BARCA

Statia portabila radio trebuie sa fie plasata in interiorul castelului cat mai aproape de mijloacele de salvare si trebuie sa fie flotabila.

Pregatirea statiei:

• cuplarea antenei
• impamantarea - mosorul cu sarma sa arunca peste bord
• sursa de alimentare cc 12V manivela dinam

Functionarea:

1. e indicata de stralucirea becurilor
2. realizarea acordului - 9 pe manual
• 5 pe 500 MHz emisie
• 3 se tine apasat

Se roteste butonul acord pana cand se obtine o indicatie maxima pe aparatul de masura sau dupa stralucirea maxima a becului de acord

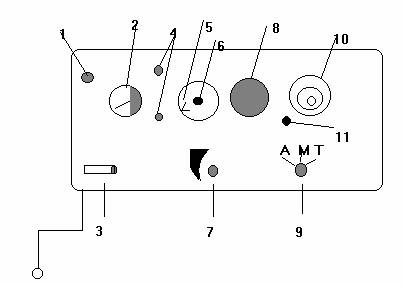

1. BORNA ANTENEI

2. APARAT DE MASURA

3. CHEIE MANUALA -MANIPULATOR

4. BECURI DE CONTROL

5. SELECTOR DE FRECVENTA

6. BUTONUL ACORD

7. BUTON VOLUM RECEPTIE

8. CHEIE AUTOMATA

9. COMUTATORUL MODULUI DE LUCRU (AUTO , MANUAL , TEST )

10. IMPAMANTAREA

11.BORNA PT MICROFON SI CASTI
