CLASA NAVEİ. CARACTERİSTİCİ TEHNİCE




CLASA NAVEİ.  CARACTERİSTİCİ TEHNİCE

   Nava este destinata transportului de containere de 20 si 40 picioare, in magazii si pe capacele metalice ale gurilor de magazie, de la puntea principala. Nava este esantionata la pescaj ( T=13.02m =31`) si este prevazuta cu marca de tonaj dupa regulile Londra-1969.

   Nava este construita si dotata in conformitate cu regulile de registru pentru obtinerea clasei.

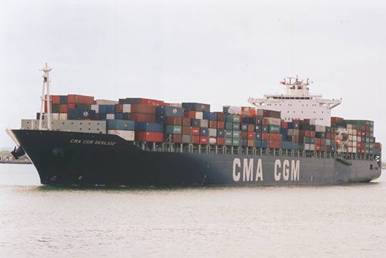

   CMA CGM Berlioz        Fig. 2



   PARTİCULARİTATİ :

   - Nume nava : CMA  CGM   BERLİOZ

   - Armator : CMA  CGM

   - Pavilion : Panama

   - Call sign : HPHT

   - Societate de clasificare : Bureo Veritas, reg.33FO56

   - Clasa navei: +13/3E,+CONTAİNER SHİP

   - Nr. İMO : 7408691

   - Constructor : HANJİN HEAVY İNDUSTRİES and Co Ltd-Pusan Corea.

   - Motor HYUNDAİ MAN B&W  12K98  MC-C Mk6  motor lent in 2 timpi.

   - Licenta :  MAN B&W

   - Viteza la pescaj desemnat : 22 Nd

   - Autonomie : 18000 Mm

   - Consum : 164,5MT/zi cu 22.0 Nd

   - Generatoare : Hyundai – B&W  7L27 / 38H – 2x1995kw

                                                                              - 2x1700kw

   - Bowthruster : 1700kw

   - Elice : fixa cu 5 pale, diametru 8600mm, pas dreapta



DİMENSİUNİ :

Lungimea navei .. Lmax=290,09m

Latimea navei B=31,48m

Lungimea intre perpenticulare .Lpp=245,23m

Inaltimea de constructieH=24,80m

Pescajul navei cu containere de 40`T =11,021m

Inaltimea pana la puntea principala.h =17,20m

Inaltimea maxima.H=62,460m

Inaltimea intre puntile suprastructurii……..h =2,60m

Inaltimea puntii teuga…………………….. h =2,60m

Dimensiunile gurilor de magazii:

-  magazia nr. 1:

                         - gura de magazine prova: 8,01 x 12,64m

                         - gura de magazie pupa   :  8,01 x 12,64m

-  magazia nr. 2,3 :

                         - gura de magazie prova : 12,48 x 12,48m

                         - gura de magazie pupa :   12,48 x 12,48m

-  magazia nr. 4,5,6,7,8 :

                         - gura de magazie prova :12,48 x 20,60m

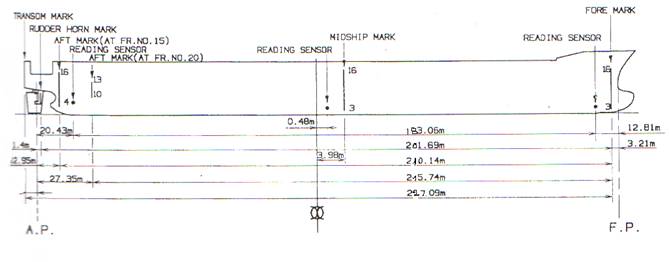

                         - gura de magazie           :12,48 x 20,60m                              Fig. 3

     Deplasament

      Deadewight

          Pescaj

Nava usoara

         19171,9

             -

             -

Pescaj desemnat

         69818,0

        50656,0

          12,00m

Pescaj permis

         77 658,7

        58487,0

          13,00m

   Caracteristicile masinii principale :

A – apa de mare adancime.

B – apa de mica adancime.

- Nr. de rotatii minime pe minut : 24

- Viteza la minimul de rotatii pe minut : 6,7 noduri

- Nr. maxim consecutiv de pornire a motorului principal : 15

              Comenzi la

                  masina

Rotatiile pe minut ale propulsorului

     A               B

  Viteza in noduri

     A                B

   Puterea

    in KW

 Toata viteza maxima inainte

    90                -

   24,9               -

   46830

            Toata inainte

    56               57

   14,9              15,1

   11611

        Jumatate inainte

    47               46

   12,5              12,4

     6885

             Incet inainte

    37               36

   10,0              10,1

     3345

       Foarte incet inainte

    27               27

     7,5                7,7

     1306

       Foarte incet inapoi

   -26              -26

    -3,9               -3,1

     1559

             Incet inapoi

   -36              -36

    -5,3               -4,2

     4940

         Jumatate inapoi

   -47              -47

    -6,9               -5,4

   10582

      Toata viteza inapoi

   -57              -57

    -7,9               -6,6

   18545

   Timpul necesar pentru a avea efect modificarea pozitiei telegrafului :

                                                                              Timpul necesar (m/s)

     Modificarea pozitiei

             telegrafului

                Normal

              Urgenta

De la toata vit.maxima inainte la toata inapoi

                  6-06

                 4-12

De la toata inainte la toata inapoi

                  1-22

                 0-53

De la jumatate inainte la toata inapoi

                  1-16

                 0-47

De la incet inainte la toata inapoi

                  0-59

                 0-37

De la foarte incet inainte la toata inapoi

                  0-54

                 0-32

De la toata vit.inainte la stop

                  6-57

                 5-23

De la toata inainte la stop

                  1-01

                 1-01

De la jumatate inainte la stop

                  0-34

                 0-34

De la incet inainte la stop

                  0-20

                 0-20

De la foarte incet inainte la stop

                  0-11

                 0-11

   Capacitatea de incarcare :

Cap. containerelor

         Magazii

       2017 Teu

1255x20+376x40ft

4389 Teu

           Punte

       2372 Teu

20720x20+150x40ft

Containere frigorifice

            500

       Punte 300

      Magazii 200

   Capacitatea tancurilor de balast :

   Nava are 24 de tancuri de balast, cu un volum total de 15943,8 m³ si o incarcatura totala de apa de mare la volum de 100% de 16342,2t.

      Capacitate

   tancuri balast

  Volum de 100%

           cm³

  Volum de 100%

              t

Inaltimea centrului de gravitatie (m)

   N`1 W.B.T C)

         1649,9

          1691,1

           7,70

   N`2 W.B.T (P)

           516,9

            529,8

           2,55

   N`2 W.B.T (S)

           516,9





            529,8

           2,55

   N`3 W.B.T (P-1)

           437,1

            448,0

           1,09

   N`3 W.B.T (P-2)

           415,5

            425,9

           3,19

   N`3 W.B.T (S-1)

           437,1

            448,0

           1,09

   N`3 W.B.T (S-2)

           415,5

            425,9

           3,19

   N`4 W.B.T (P-1)

           607,8

            623,0

           1,04

   N`4 W.B.T (P-2)

           580,1

            594,6

           2,35

   N`4 W.B.T (S-1)

           607,8

            623,0

           1,04

   N`4 W.B.T (S-2)

           580,1

            594,6

           2,35

   N`5 W.B.T (P-1)

           609,0

            624,2

           1,04

   N`5 W.B.T (P-2)

           795

            814,9

           2,06

   N`5 W.B.T (S-1)

           609,0

            624,2

           1,04

   N`5 W.B.T (S-2)

           795

            814,9

           2,06

   N`5 S.B.T (P)

     Heeling Tk

         1164,6

          1193,7

         13,67

   N`5 S.B.T (S)

      Heeling Tk

         1164,6

          1193,7

         13,67

   N`6 W.B.T (P-1)

           609,0

            624,2

           1,04

   N`6 W.B.T (P-2)

           707,4

            725,1

           2,08

   N`6 W.B.T (S-1)

           609,0

            624,2

           1,04

   N`6 W.B.T (S-2)

           707,4

            725,1

           2,08

   N`8 W.B.T (P)

           357,0

            365,9

         11,07

   N`8 W.B.T (P)

           357,0

            365,9

         11,07

       A.P.T (C)

           695,1

            712,5

         11,14

          Total   =

       15943,8

          1634,2

   Capacitatea tancurilor de apa dulce :

   Nava are doua tancuri de apa dulce, situate in compartimentul masina in spatele compartimentului de grupuri electrogene.

            Capacitate

   Volum de 100% cm³

   Inaltimea centrului de

          gravitatie (m)

      Apa potabila T(P)

                 181,9

               16,76

      Apa potabila T(S)

                 181,9

               16,76

              Total  =

                 363,8




   Capacitatea tancurilor de combustibil :

   Capacitate FO :

   Capacitatea totala de FO este de 13864,2 cm³, ce reprezinta 98% din volumul total de 13586 cm³. Sunt 12 tancuri de stocaj de FO plasate in dublu fund, cu exceptia a doua (N`7).

               Capacitate

Volum de 100% in

           cbm

Volum de 98% in

           cbm

   1

          N`2 HFO Tk (P)

1599,5

1567,5

   2

          N`2 HFO Tk (S)

1599,5

1567,5

   3

          N`3 HFO Tk (P)

1323,8

1297,3

   4

          N`3 HFO Tk (S)

1323,8

1297,3

   5

          N`4 HFO Tk (P)

  737,3

  722,6

   6

          N`4 HFO Tk (S)

  737,3

  722,6

   7

          N`6 HFO Tk (P)

  925,5

  906,9

   8

          N`6 HFO Tk (S)

  925,4

  906,9

   9

      N`7 Side HFO Tk (P)

1083.2

1061,5

 10

      N`7 Side HFO Tk (S)

1083,2

1061,5

 11

      N`7 D.B. HFO Tk (P)

1003,5

  983,4

 12

      N`7 D.B. HFO Tk (S)

1003,5

  983,4

          HFO Service Tk

  232,4

  227,8

          HFO Settling Tk

  285,4

  279,7

               Total =

     13864,2

       13585,9

FO overflow & drain Tk(P)

         110,7

   Capacitate DO :

   Capacitatea totala de DO este de 572,0 cbm. Doua tancuri de stocaj sunt situate in dublu fund in compartimentul masina, in babord in spatele separatoarelor.

                 Capacitate

Volumul de 100%

         in cbm

Volumul de 98%

       in cbm

  1

                 D.O.T. (P)

          133,6

        130,9

  2

                 D.O.T. (S)

          277,1

        271,6

           D.O. Service Tk (P)

          161,3

        158,1

                     Total =

            572

        560,6

Capacitate alte tancuri :

                 Capacitate

Volum de 100%

        in cm³

  1

          FO Sludge Tank (S)

        236,2

  2

      Sludge Purifier Water Tk

            2,6

  3

      Sludge Purifier Recirc. Tk

            9,5

  4

            Waste Oil Tank

          62,1

  5

                Bilge Tank

        133,0

  6

          IMDG Bilge Tank

          33,5

  7

          Disposal Water Tk

          80,2





Capacitate de stocaj ape industriale :

                 Capacitate

Volumul de 100%

        in cm³

  1

      Feed Water Storage Tk

          87,7

  2

     Cooling Water Drain Tk

          40,0

  3

       Cooling Water Tank

          91,8
