Protectia maximala de curent cu blocaj de tensiune minima a unui transformator

Protectia maximala de curent cu blocaj de tensiune minima a unui transformator

Aceasta protectie se utilizeaza pentru protectia transformatoarelor fata de curentii de scurtcir­cuit ce apar pe liniile ce pleaca de la secundarul trans­formato­ru­lui. Deoarece aceste linii sunt prevazute si cu alte protectii din motive de selectivi­tate releul de timp trebuie reglat cu o treapta peste cea mai mare treapta de tempo­ri­zare din retea.

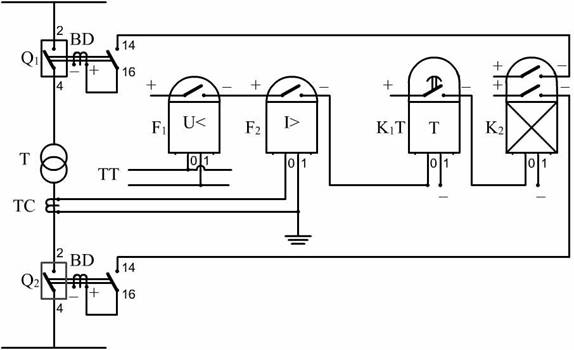

Figura 5.19. Schema electrica desfasurata a protectiei maximale de curent cu blocaj de tensiune minima

T-transformator, TC-transformator de curent, TT-transformator de tensiune, Q₁,Q₂-intrerupatoare, BD-bobina declansatorului, F₁-releu minimal de tensiune, F₂-releu maximal de curent, K_1­T-releu de temporizare, K₂-releu intermediar.

Prin reglarea astfel a temporizarii protectiei, schema nu functioneaza decat in cazul unui refuz de functionare al protectiilor retelelor sau daca scurtcircuitul are loc la barele transformatorului.

Schema electrica desfasurata monofilara a acestei protectii este prezentata in figura5.19. si contine un releu maximal de curent F₂, un releu de timp K₁T, un re­leu intermediar K₂ si releul minimal de tensiune F₁. Releul minimal de tensiune are rolul de a impiedica pornirea protectiei in cazul suprasarcinilor sau scurtcir­cui­telor indepartate, care nu provoaca in paralel cu cresterea curentilor si o insemnata sca­dere a tensiunii pe bare, astfel ca in aceste situatii releul F₁ ramane actionat si con­tactul sau este deschis. In acest fel curentul de pornire al protectiei se poate re­gla la valori apropiate de curentul nominal, ceea ce face ca sensibilitatea schemei de pro­tectie sa creasca.
