PROTECTIA MAXIMALA DE CURENT


PROTECTIA MAXIMALA DE CURENT

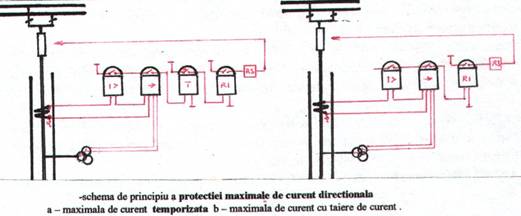

Protectia Maximala de Curent cu taiere de curent

(directionata/nedirectionata)

Protectia Maximala de Curent Temporizata (directionata/nedirectionata)



Actionarea protectiei maximale de curent va demara procesul automat de declansare a intrerupatorului de linie si a semnalizarilor aferente. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice cu implicarea protectiilor electrice.

A. Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie a personalului de exploatare

A. PREZENTAREA PROTECTIEI

a.1 - Rolul protectiei - sa actioneze in cazul cresterii peste o anumita valoare a curentului pe linia protejata (peste valoarea de reglaj a protectiei). Protectia maximala de curent este folosita atat impotriva scurtcircuitelor (polifazate sau monofazate), cat si suprasarcinilor si este realizata cu relee de curent si relee intermediare (vezi protectia maximala de curent cu taiere de curent), ori cu relee de curent, relee de timp si relee intermediare (vezi protectia maximala de curent temporizata). Acestea pot fi asociate cu relee directionale, devenind astfel protectia directionata. Directionarea protectiei este aplicata in cazul liniilor electrice interconectate.

Se observa deci ca folosirea releelor directionale permite realizarea protectiei unei linii electrice alimentate de la ambele capete, ca si in cazul retelelor radiale alimentate de la un singur capat, adica adaptarea unor temporizari in trepte crescatoare spre cele doua surse, considerate ca si cum fiecare ar exista singura.

Protectia maximala de curent sau tensiune de secventa homopolara


Figura 16

a.2 - Zona de actionare - la defecte in retelele electrice cu cresterea curentului prin reductorii de curent, la secundarul carora este racordata protectia. Functie de configuratia retelei radiala ori interconectata, zona poate fi stabilita prin asocierea protectiei cu relee directionale.

a.3 - Modul de aplicare - la liniile electrice radiale si interconectate, protectia poate fi realizata:

cu trei relee de curent pe fiecare faza (cu/fara releu de timp si releu directional), cu releu intermediar;

cu releu trifazat complex (contine in interior trei relee de curent, releu de timp cu una ori doua trepte, releu intermediar), cu stegulete de semnalizare pentru fiecare componenta;

cu releu tip automat programabil.

a. 4 - Modul de racordare - protectia poate fi racordata la:

a - pentru masura - releele de curent si bobinele de curent ale releelor directionale sunt racordate la circuitele secundare ale reductorilor de curent, in celula de inalta tensiune a liniei electrice.



b - pentru actionare - curentul continuu operativ 220 V:

- circuitele de semnalizare;

- circuitele de comanda.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza instantaneu ori temporizat, avand una ori doua trepte de timp (directionata ori nedirectionata), la:

- semnalizare de avarie si telemecanica;

- comanda declansarea intrerupatorului;

- comanda pornirea DRRI, RAR (daca e cazul);

- comanda sistemul de inregistrare evenimente.

C. CAUZELE POSIBILE pentru care actioneaza protectia

Protectia va lucra in urmatoarele conditii:

scurtcircuit polifazat (bifazat ori trifazat), cu pamantul si fara pamant;

scurtcircuite monofazate;

suprasarcini, peste parametrii nominali ai echipamentului, cu atingerea pragului de pornire a protectiei;

intreruperea unei faze si cresterea excesiva a curentului pe celelalte faze.

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri:

Verifica starea de fapt a celulei liniei in cauza. Analizeaza regimul anormal de functionare in momentul cand a lucrat protectia, regim determinat de retea ori de hidrogeneratoarele din centrala. Personalul operativ de exploatare trebuie sa cunoasca exact schema de racordare a liniei si protectiile electrice aferente liniei.

Citeste si noteaza toate semnalizarile aferente, modul cum s-a desfasurat evenimentul in timpul avariei, chiar si alte semnalizari, daca e cazul, la celelalte celule si din releele de protectii complexe, dupa care se vor anula.

Anunta DH si conducerea SH cu privire la eveniment, semnalizarile aparute, cat si rezultatul analizei la prima investigare

Actioneaza in continuare conform dispozitiilor DH.
