PROTECTIA IMPOTRIVA FUNCTIONARII IN REGIM DE MOTOR LA HIDROGENERATOARE

PROTECTIA IMPOTRIVA FUNCTIONARII IN REGIM DE MOTOR LA HIDROGENERATOARE

Actionarea protectiei, impotriva Functionarii in Regim de Motor la hidrogeneratoarele sincrone, va demara procesul de oprire hidroagregat si aparitia semnalizarilor preventive si de avarie aferente. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice cu implicarea protectiilor electrice:

A. Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie a personalului operativ de exploatare

A. PREZENTAREA PROTECTIEI

a.1 - Rolul protectiei - Protejeaza hidrogeneratorul impotriva functionarii in regim de Motor Sincron. Functionarea protectiei in final depinde de doi factori:

a. In cazul cand dispare cuplul mecanic (activ) de la arborele hidroagregatului (inchidere AD, inchidere vana admisie apa, oprirea apei spre turbina din alte motive etc.), hidrogeneratorul trece in regim de motor sincron si primeste de la retea putere activa, pe care o consuma antrenand hidroagregatul, (mentinandu-l in rotatie). In acest caz sensul vectorului curentului activ al hidrogeneratorului va fi spre infasurarea statorica a hidrogeneratorului, astfel va functiona protectia.

b. Protectia impotriva functionarii in Regim de Motor actioneaza la oprirea hidroagregatului corelat cu una din urmatoarele conditii:

- aparatul director inchis;

- vana de admisie apa inchisa (vana sferica, vana fluture);

- releele de oprire actionate (d22 . n)

a.2 - Zona de actionare - Zona de actionare a protectiei este hidrogeneratorul.

a.3 - Modul de aplicare - Protectia este prevazuta si montata la hidrogeneratoarele de medie si mare putere.

a.4 - Modul de racordare

a - pentru masura - Protectia este racordata la circuitele secundare ale reductorilor de curent, montati pe bornele infasurarii statorice pe o faza ori pe trei faze (functie de tipul releului folosit, monofazat ori trifazat), iar racordarea la circuitele secundare de tensiune de la grupul de masura borne infasurarea statorica, pe o faza ori pe trei faze.

b - pentru actionare - Protectia va fi racordata la :

- curentul continuu operativ 220 V;

- circuitele de semnalizare preventiva si de avarie;

- circuitele de oprire hidroagregat;

- circuitele de automatizare hidroagregat, la una din urmatoarele conditii;

aparat director inchis;

- vana admisie apa inchisa (vf., vsf.);

- releele de oprire actionate.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza temporizat :

la semnalizarea de avarie (optica si acustica);

comanda oprirea hidroagregatului;

comanda deconectarea intrerupatorului de borne hidrogenerator;

comanda deconectarea ADR, instalatia de excitatie etc.;

comanda pornirea (demararea) DRRI;

comanda sistemul de inregistrare evenimente.

C. CAUZELE POSIBILE pentru care lucreaza protectia

Protectia va lucra in urmatoarele imprejurari:

disparitia cuplului motor (activ) al hidroagregatului (oprirea apei spre turbina) are loc in urmatoarele imprejurari;

inchiderea accidentala a urmatoarelor;

aparatul director;

vanele de admisie apa (vf., vsf.).

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri :

1. Analizeaza imprejurarile in care s-a produs actionarea protectiei, tinand cont de cauzele prezentate mai sus (la punctul C). Verifica modul de oprire automata a hidroagregatului cu actionarea releelor de oprire, inchiderea AD si a vanelor de alimentare.
2. Citeste si noteaza toate semnalizarile preventive si de avarie aparute pe panoul de semnalizari centrale hidroagregat, cat si semnalizarile, steguletele releelor interne releului de protectie impotriva functionarii in regim de motor, de asemenea noteaza toate semnalizarile aparute in celelalte relee de protectii electrice complexe aferente hidrogeneratorului.
3. Anunta DH si conducerea SH cu privire la incident, avarie, semnalizarile aparute cat si rezultatele analizei la prima investigare.
4. Actioneaza pentru lichidarea avariei functie de rezultatul controlului si de dispozitiile pe care le primeste de la DH si conducerea SH.
5. Daca defectul nu este depistat ori nu poate fi remediat de personalul operativ de exploatare se continua manevrele de retragere din exploatare a hidroagregatului.
6. Conducerea SH si Hidroserv va intocmi program de lucrari si probe complex, daca e cazul.

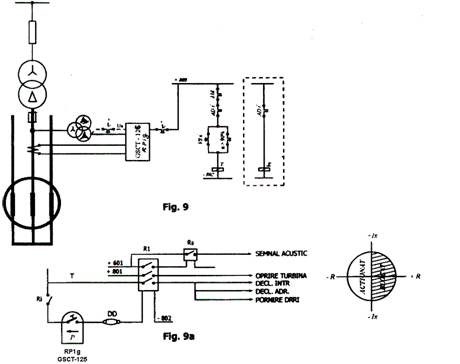

Figura 9 - Schema electrica primara HG cu racordare protectie la reductorul de curent montat la borne generator si grupul de masura borne HG

Figura 9
