Multiplexoare

Multiplexoare

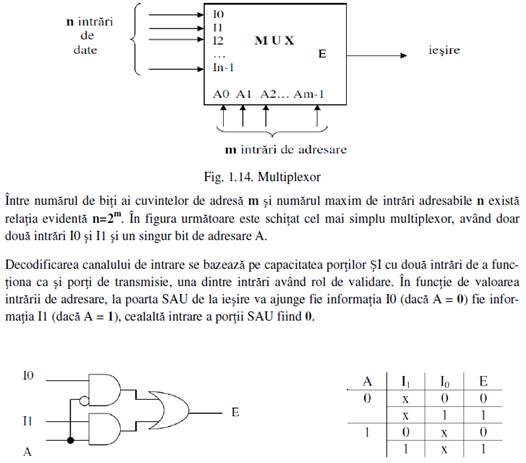

Multiplexoarele sunt CLC cu mai multe intrari de date si o singura iesire. Selectarea intrarii care este conectata intr-un anumit moment la iesire se face printr-un decodificator de adrese, in functie de cuvantul de cod binar aplicat unor intrari de adresa. Intre numarul de bi_i ai cuvintelor de adresa m si numarul maxim de intrari adresabile n exista rela_ia evidenta n=2m. In figura urmatoare este schi_at cel mai simplu multiplexor, avand doar doua intrari I0 si I1 si un singur bit de adresare A.

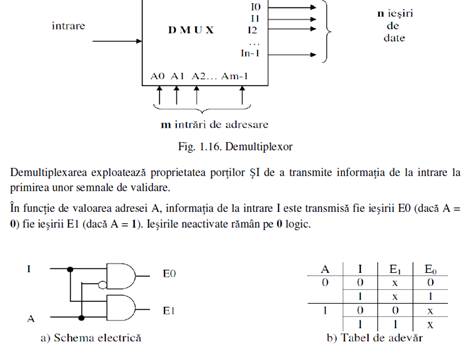

Demultiplexoare

Demultiplexoarele sunt CLC avand o singura intrare si mai multe iesiri. Selectarea iesirii conectate la iesire intr-un anumit moment se face printr-un decodificator de adrese, in func_ie de cuvantul de cod binar aplicat unor intrari de adresa.

Multiplexoarele si demultiplexoarele fac posibila transmisia pe un singur canal a informa_iei mai multor canale. Daca se realizeaza o parcurgere ciclica si sincronizata a tuturor adreselor atat la emisie cat si la recep_ie (printr-un numarator de adrese), intr-un ciclu complet de numarare fiecare canal va folosi pe rand, singura cale disponibila pentru transmiterea datelor.
