Intrerupatoare automate de joasa tensiune



INTRERUPATOARE AUTOMATE DE JOASA TENSIUNE

            Intrerupatoarele automate sunt aparate electrice de comutatie, care in regim normal de functionare permit conectarea si deconectarea cu frecventa redusa a circuitelor electrice, iar in caz de suprasarcina, scurtcircuit, scaderea sau disparitia tensiunii, asigura protectia prin intermediul declansatoarelor, intrerupand automat circuitele aflate in regim de avarie.

            Intrerupatoarele automate se folosesc la protectia instalatiilor de iluminat, a motoarelor electrice, a retelelor de distributie, tablourile de distributie din centrale electrice si din posturile de transformare sau a altor consumatori. Ele sunt folosite impreuna cu sigurante fuzibile cu mare putere de rupere ce asigura un efect de limitare a curentilor de scurtcircuit. Intrerupatoarele automate se folosesc in instalatii de curent continuu si curent altemativ si comparativ cu sigurantele fuzibile au functiuni multiple si permit reglarea mai exacta a curentului la care intrerup circuitul in regim de avarie.

            Fiind destinate protectiei transformatoarelor, motoarelor si liniilor electrice de distributie, intrerupatoarele sunt solicitate intens termic si mecanic sub actiunea curentilor de scurtcircuit. Ruperea curentilor de scurtcircut este asigurata atat prin dispozitive adecvate de stingere a arcului electric (camere de stingere performante) cat si prin deschiderea rapida a contactelor mobile cu ajutorul unor arcuri putemice.

            Intrerupatoarele automate de joasa tensiune sunt aparate electrice cu cel putin un element mobil pe durata efectuarii comutatiei.

            Variantele constructive actuale sunt de tipul disjunctor, numai cu declan­sa­re automata, inchiderea facandu-se manual, fie prin actiune directa, fie prin comanda de la distanta. In cazuri speciale se construiesc intrerupatoare automate de joasa tensiune de tipul disjunctor-conjunctor, adica cu reanclansare automata, functiune specifica intrerupatoarelor automate de inalta tensiune.

            Spre deosebire de contactoare, intrerupatoarele automate sunt mentinute in pozitia anclansat de un mecanism de zavorare (broasca), mecanic sau electro­mecanic, asupra caruia actioneaza declansatoarele: termobimetalice (cu actiune temporarizata), electromagnetice (cu actiune instantanee) sau declansatoarele minimale de tensiune.



1. Clasificarea intrerupatoarelor automate de joasa tensiune

            Intrerupatoarele automate de joasa tensiune se pot clasifica dupa mai multe criterii.

            A. Dupa functiile de protectie, care determina declansarile automate, intreruatoarele se impart in:

            – intreruratoare automate de curent maxim,

            intrerupatoare automate de curent minim,

            intrerupatoare automate de curent invers,

            intrerupatoare automate de tensiune minima,

            intrerupatoare automate de tensiune maxima.

            Exista intrerupatoare automate care cumuleaza mai multe functii de protectie: de exemplu, pentru curent maxim, curent invers si tensiune minima.

            B. Dupa numarul polilor, intrerupatoarele automate pot fi:

            – monopolare,

            – bipolare,

            – tripolare sau

            – tetrapolare.

            C. Dupa felul curentului comutat:

            intrerupatoare de c.c.

            intrerupatoare de c.a. monofazate,

            intrerupatoare trifazate.

            D. Dupa mediul de stingere a arcului pot fi:

            – in ulei,

            – in aer.

            E. Din punctul de vedere al timpului propriu de declansare intreru­pa­toa­rele se clasifica in:

            – intrerupatoare limitatoare (ultrarapide), cu timpi de declansare td < 4 ms,

            – intrerupatoare automate rapide, cu td < 40 ms

            – intrerupatoare automate selective, cu td < 0,5 s

            intrerupatoare automate temporizate td> 1 s.

            F. Din punct de vedere functional si constructiv intrerupatoarele automate se clasifica:

            -in intrerupatoare universale (in executie deschisa),

            -intrerupatoare capsulate (in  carcasa din material plastic).



2 Elementele construcxtive ale intrerupatoarelor automate

            Principalele parti constructive ale intrerupatoarelor automate sunt:

            – organul motor (format dintr-un electromagnet sau un motor de actio­na­re);

            – contactele principale (fixe si mobile);

            – camera de stingere;

            – contactele auxiliare (cuplate mecanic cu contactele principale);

            – declansatoare cu functie de protectie (termobimetalice, electro­mag­ne­ti­ce);

            – carcasa aparatului cu sisteme de fixare;

            – mecanismul de zavorare sau broasca intrerupatorului;

            Elementul caracteristic, in plus fata de contactoare il reprezinta tocmai acest din urma element si anume zavorul sau broasca intrerupatorului, care este un mecanism cu libera deschidere. Acest mecanism asigura mentinerea in pozi­tia anclansat a contactelor intrerupatorului si deschiderea automata a acestora sub actiunea declansatoarelor. De asemenea mecanismul trebuie sa permita des­chiderea contactelor la actionarea acestora, la comanda operatorului sau a de­clan­satoarelor si sa mentina intrerupatorul ferm in pozitia deschis pentru evitarea inchiderii accidentale a contactelor. Denumirea de libera deschidere a mecanis­mului de zavorare provine de la faptul ca deschiderea contactelor, sub actiunea declansatoarelor, nu poate fi blocata printr-o actiune din afara sistemului de ac­tionare.

            Cele mai utilizate variante constructive de zavoare sunt:

            – mecanisme cu clicheti rotativi;

            – mecanisme cu parghii articulate si genunchi;

            – mecanisme combinate cu parghii, genunchi si clichet.

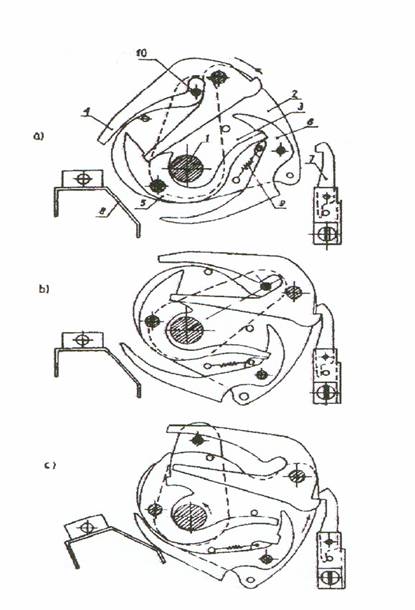

            In figura 2.28. este prezentat un mecanism cu clichet rotativ, des utilizat la intrerupatoarele automate de joasa tensiune. Functionarea lui prezentata in figura consta in trei etape:

            a) pozitia armata a mecanismului;

            b) pozitia inchis a intrerupatorului;

            c) pozitia deschis a intrerupatorului.

Figura 2.28. Etapele de functionare a unui mecanism de zavorare cu clichet rotativ.



            Zavorul este format dintr-o caseta 2, care cuprinde in interior clichetii 4, 5 si 6. In pozitia armat a) clichetul 4 solidarizeaza axul contactelor 10 cu caseta 2. Pentru a ajunge la pozitia inchis a intrerupatorului b), se roteste caseta in jurul axului 1, in sensul sagetii, pana cand agatatorul 7 blocheaza caseta. Pozitia axu­lui 10 corespunzand in acest caz pozitiei inchis a contactelor. Pentru inchiderea intrerupatorului c), declansatorul 8 actioneaza asupra clichetului 6, care prin ro­tirea in jurul axului sau, permite clichetului 5 sa se roteasca. Prin rotirea cliche­tului 4, scapat de interactiunea cu clichetul 5, se elibereaza axul contactelor 10, care sub actiunea resoartelor revine in pozitia initiala a). Agatatorul 7 se elibe­rea­za si prin rotirea manuala se revine la pozitia armat a).

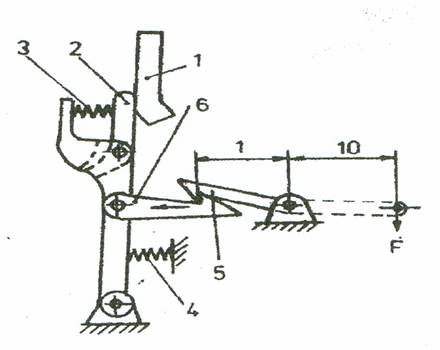

            O varianta des utilizata de mecanism de zavorare o reprezinta mecanis­mul cu clichet care are o constructie simpla si fiabila si este prezentat in figura 2.29.





Figura 2.29. Mecanism de zavorare cu clichet.



            Forta de declansare a resortului 4 este zavorata de sistemul de clichet for­mat din piesele 5 si 6. Presiunea pe contactul electric (format din piesele 1 si 2) este realizata prin intermediul resortului 3. Pentru deschiderea intrerupatorului si deci eliberarea fotei resortului 4 (initial comprimat), se actioneaza parghia 5 cu forta F. Raportul bratelor parghiei 5 este 1: 1 0, pentru ca forta F dezvoltata de declansator sa nu trebuiasca sa aiba o valoare prea mare.

            Pentru a obtine performante mai bune ale mecanismelor de zavorare se fo­lo­sesc mecasnisme combinate, cu clicheti si parghii genunchi ca cel prezentat in figura 2.30.

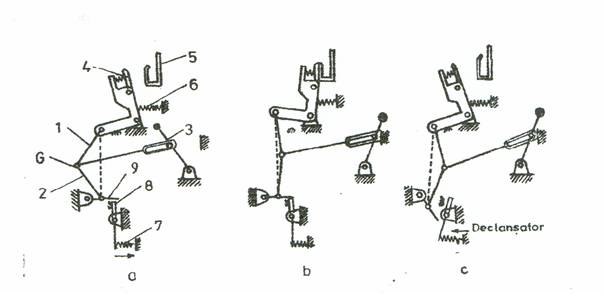

            Schema cinematica a unui astfel de mecanism folosit la intrerupatoarele au­tomate prezinta cele trei pozitii ale mecanismului:

            a) pozitia armat a mecanismului;

            b) pozitia inchis a intrerupatorului;

            c) pozitia deschis a intrerupatorului.

            Pozitia a), adica intrerupatorul armat se obtine prin imobilizarea articula­ti­ei C cu ajutorul clichetului de decuplare Z (de forma unui semicilin­dru). Pentru a ajunge in pozitia inchis a intrerupatorului b), forta de actionare aplicata in punc­tul B se transmite printr-un sistem patrulater articulat CBA01, parghiei 01A care are pe prelungirea ei contactul mobil ce se inchide peste contactul fix. Par­ghiile AB si BC realizeaza pozitia de punct mort.





Figura 2.30. Mecanism de zavorare combinat.



            Pentru a ajunge in pozitia deschis c) se roteste clichetul rotativ de decu­pla­re Z in sensul aratat in figura. Sub actiunea resortului R, parghia 02C se ro­teste in jurul punctului de articulatie 02, determinand deplasarea parghiilor BC si AB iar prin rotirea parghiei 01A in jurul punctului 01 se ajunge la deschiderea contactelor. Pentru a reveni in pozitia armat, mecanismul de actionare deplasea­za punctul B in pozitia initiala a), dupa care prin rotirea clichetului Z se blo­chea­za tija 02C impotriva tensiunii resortului antagonist R.

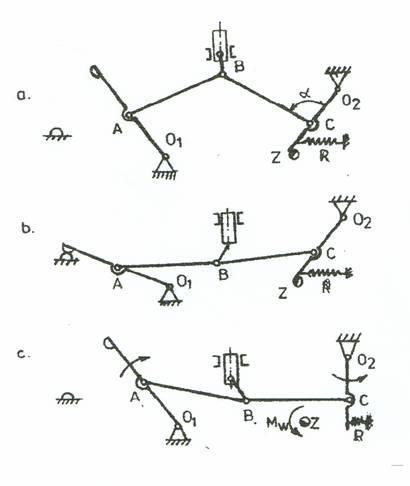

            Mecanismele de zavorare cu parghii articulate si genunchi constau din doua parghii 1 si 2 articulate prin genunchiul G conform figurii 2.31.

            In pozitia a) mecanismul este armat. Pentru a trece din pozitia a) in pozitia b) adica cu intrerupatorul inchis se actioneaza manual asupra parghiei 3, genun­chiul G ocupand in cele din urma pozitia care face ca contactul mobil 4 sa se inchida peste contactul fix 5, comprimand resortul de declansare 6. Pentru a ajun­ge in pozitia deschis a intrerupatorului c) declansatorul va actiona asupra parghiei 8 in sensul sagetii din figura, impotriva resortului 7. Astfel se deza­vo­raste parghia 9 si sub actiunea resortului 6 contactele mobile 4 se deschid.

            Pentru o noua anclansare trebuie sa se treaca prin pozitia armat a) in urma rotirii manuale spre stanga a manetei 3. Astfel genunchiul G revine in pozitia initiala a), iar parghiile 8 si 9 se zavorasc.

Figura 2.31. Mecanism de zavorare cu parghii articulate si genunchi.



            Daca declansarea intrerupatoarelor se realizeaza prin actionarea asupra za­vorului prin intermediul unor declansatoare, anclansarea intrerupatoarelor auto­mate poate fi manuala, prin intermediul unei manete de actionare de pe aparat, sau comandata de la distanta printr-un electromagnet de anclansare, servomotor sau dispozitiv pneumatic.

            Electromagnetii de actionare a intrerupatoarelor automate se deosebesc de cei care actioneaza contactoarele prin faptul ca trebuie sa dezvolte o forta mare intr-un timp scurt, fiind dimensionati corespunzator acestei cerinte. Dupa inchi­derea contactelor intrerupatorului acestea raman blocate prin intermediul zavo­ru­lui mecanic si electromagnetul trebuie decuplat de la retea in mod automat.



3. Intrerupatoare automate de c.a.

            Intrerupatoarele automate de c.a. se realizeaza in doua forme constructive:

            – intrerupatoare automate universale (in constructie deschisa).

            – intrerupatoare automate de tip compact (in constructie capsulata).

            Intrerupatoarele automate universale se clasifica in:

            – intrerupatoare automate pentru instalatii interioare, avand curentii nominali In=6¸16 A si capacitatea de rupere Ir=1¸2 kA.

            – intrerupatoare automate de putere, cu In=1000¸4000 A si Ir=50¸55 kA.

            Intrerupatoare automate limitatoare, avand timpi de actionare ta < 10 ms, In=16¸2500 A si Ir=25¸100 kA.

            Dintre intrerupatoarele automate de putere fabricate la noi in tara amintim pe cele de tip OROMAX, AMRO, AMT si DITA. In toate aceste aparate intre­ru­pe­rea arcului electric se realizeaza in camere de stingere care folosesc principiul efectului de electrod combinat cu efectul de nisa.

            Pentru alimentarea consumatorilor de mica putere cele mai utilizate intrerupatoare automate de tip compact produse in tara sunt cele din gama intre­ru­patoarelor automate AMRO. Acestea se realizeaza in patru variante cons­truc­ti­ve: AMRO 25; AMRO 40; AMRO 100 si AMRO 250.

            Ele functioneaza in curent alternativ la o tensiune de 500V si o frecventa de 50Hz. Variantele AMRO 100 si AMRO 250 pot functiona si in curent continuu la o tensiune de 220V.



Figura 2.32. Intrerupator automat capsulat AMRO 25.



            Dintre numeroasele variante de intrerupatoare automate de tip capsulat care se gasesc pe piata romaneasca unele dintre cele mai performante sunt cele produse de firma Moeller prezentate in figura 2.33.

            Intrerupatoarele de tip compact (in constructie capsulata) se utilizeaza pentru comanda si protectia la suprasarcina si scurtcircuit a instalatiilor electrice industriale fiind caracterizate prin: capacitate ridicata de inchidere si rupere la gabarit reclus; variante multiple de executie; dispozitive de blocaj si semnalizare ce asigura securitatea personalului si siguranta in functionare.





Figura 2.33. Variante constructive de intrerupatoare automate de tip compact.



            Intrerupatoarele din clasa USOL se realizeaza pentru curenti nominali de 100, 250, 500 si 800 A. Inchiderea si deschiderea contactelor principale ale acestor intrerupatoare se face brusc cu ajutorul unui mecanism cu genunchi si clichet, cu anclansare si declansare rapida, independenta de viteza de manevrare a operatorului. Camera de stingere este construita pe principiul efectului de electrod si nisa. Aceste intrerupatoare sunt prevazute cu declansatoare maximale de curent, termice si electromagnetice si declansator minimal de tensiune.

            Puterea de rupere ridicata se obtine prin marea rapiditate de raspuns a declansatoarelor, viteza mare de deplasare a echipajului mobil, distanta mare intre contactul mobil si cel fix in pozitia deschis si utilizarea unor camere de stingere performante.

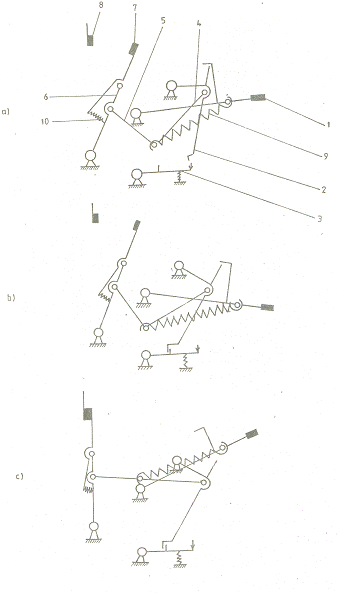

            Cinematica intrerupatorului este ilustrata in figura 2.34.

                        Pozitia a) corespunde intrerupatorului nearmat. Pentru armarea intrerupa­torului, pozitia b) se deplaseaza in jos maneta 1 si odata cu ea resortul 9 pana la clichetarea pieselor 2 si 3.

            Pentru inchiderea intreruptorului se deplaseaza in sus maneta 1, resortul 9 fiind puternic tensionat. Deschiderea intrerupatorului se face manual prin depla­sa­rea in jos a manetei ceea ce conduce la desfacerea clichetului principal sau prin actionarea declansatoarelor asupra clapetei 3. Dupa cum se constata din figura, in cazul actionarii manuale maneta de actionare poate avea trei pozitii: po­zitia intermediara (de mijloc), corespunzatoare figurii a) care indica declan­sa­rea intrerupatorului prin declansatoare termice, electromagnetice sau de tensiune minima; pozitia din figura b) care corespunde pozitiei armat a intreruatorului si pozitia din figura c) corespunzatoare pozitiei inchis a intrerupatorului.



Figura 2.34. Cinematica intrerupatorului de tip USOL.

1- maneta de actionare; 2- clichet principal; 3- clapeta de armare; 4-biela I;

5- biela II; 6- echipaj mobil; 7- contact mobil; 8- contact fix; 9- resort principal; 10- resort pentru presiunea pe contact.

            In afara actionarii manuale intrerupatoarele capsulate USOL pot fi actio­na­te prin electromagneti de actionare sau prin motoare de actionare.

            In figura 2.36. am reprezentat schema electrica de actionare si comanda a intre­rupatoarelor de tip USOL in varianta cu electromagnet de actionare.

Figura 2.35. Sectiune prin intrrerupatorul automat capsulat de tip USOL.



1-maneta de actionare, 2-clichetul principal, 3-clapeta de armare, 4, 5-biele,        6-echipajul mobil, 7-contactul mobil, 8-contactul fix, 9-resort principal, 10-clapeta ax declansator, 11-declansator termic, 12-buton de reglaj, 13-armatura fixa a declansatorului electromagnetic, 14-axul suport al echipajului mobil, 15-carcasa aparatului, 16-placa de prindere, 17-borne de racordare, 18-camera de stingere cu placi feromagnetice, 19-armatura mobila a declansatorului electromagnetic, 2o-axul declansatorului, 21-clichet auxiliar.





Figura 2.36. Schema electrica de actionare cu electromagnet de actionare

            a unui intrerupator compact de tip USOL.



            La actionarea butonului de pornire (cu revenire) S2 se alimenteaza bobina contactorului auxiliar K1 in serie cu contactul normal inchis K2 (3-5) al releului de blocaj K2. In acest fel contactorul isi inchide contactul principal K1 (2-4) si se au­to­mentine prin contactul auxiliar K1 (6-8), permitand punerea sub tensiune a in­fa­surarii electromagnetului de actionare Q1 (0-1) care comanda inchiderea in­tre­rupatorului, care ramane zavorat prin zavorul mecanic Z. Contactele prin­ci­pa­le ale intrerupatorului permitand alimentarea consumatorului racordat la bor­nele A, B, C in serie cu declansatorul electromagnetic F1 si cel termo­bi­me­ta­lic F2. Prin inchiderea contactului auxiliar al intrerupatorului Q1 (14-16) se alimenteaza bobina releului de blocaj K2 (0-1), care prin deschiderea contactului sau normal in­chis K2 (3-5) opreste alimentarea bobinei contactorului K1. Ca ur­ma­re a re­venirii acestuia se deschide contactul K1 (2-4) care scoate de sub ten­siune bobina electromagnetului de actionare.

            Se observa ca in cazul actionarii din nou a butonului S2 electromagnetul

            Q1 (0-1) nu poate fi pus sub tensiune din cauza ca releul de blocaj K2 este actionat si contactul sau K2 (3-5) este deschis. Declansarea voita se face prin butonul S1 care intrerupe alimentarea declansatorului minimal de tensiune F3 (U<) si care actioneaza mecanic asupra zavorului Z. In cazul unor curenti de suprasarcina declansarea este comandata de declansatoarele F1, iar an cazul unor supracurenti mai mari de declansatoarele F2 ce actioneaza asupra zavorului Z.

            In cazul in care intreruatorul este actionat printr-un motor electric, schema electrica cuprinde un si un limitator de cursa si o frana electromagnetica.

            Intrerupatorul automat de tip OROMAX se realizeaza pentru curenti nominali de la 1000 la 4000 A, fiind destinat comutatiei si protectiei liniilor elec­trice, a motoarelor de putere, generatoarelor si transforrnatoarelor mari. Actio­narea se face prin maneta proprie sau prin motor de actionare, printr-un meca­nism de actionare cu acumulare de energie in resoarte (cu resoarte preten­sio­nate). O vedere de ansarnblu a unui intrerupator de tip OROMAX este pre­zen­tata in figura 2.37.

.

Figura 2.37. Intrerupator automat tip OROMAX



            Acest intrerupator este prevazut pentru protectie cu declansatoare de tip H (declansatoare combinate termice si electromagnetice), cu curentul de declansare instantanee reglat la 8Ir.

            Pentru a face fata curentilor de scurtcircuit mari, acest intrerupator este echipat cu contacte de lucru, contacte de rupere (de arc) si rampe (coarne) de introducere a arcului electric in interiorul camerei de stingere.

            Elementele constructive ale caiilor de curent ale unui intrerupator tip OROMAX sunt prezentate in figura 2.38.

            Un intreruptor de tip OROMAX poate efectua cca. 20000 de manevre de inchidere - deschidere in sarcina si nu necesita prea multe operatiuni de intretinere.



Figura 2.38. Caile de curent ale unui intrerupator de tip OROMAX.

l-contactul principal (de lucru); 2­-contactul de rupere (de arc); 3a si 3b- rampele (coarnele); 4- separator de flama; 5- piesa suport pentru elementele mobile de contact; 6- resort antagonist; 7- piesa intermediara; 8- legatura flexibila; 9- calea de curent.



            Schema electrica a unui intrerupator automat universal de tip OROMAX este reprezentata in figura 2.39..

            Actionarea intrerupatorului se poate face fie cu un electromagnet, cu un mo­tor electric sau cu un dispozitiv pneumatic. In momentul in care dispozitivul de actionare si-a terminat cursa, contactele intrerupatorului Ql raman inchise prin intermediul zavorului Z, iar dispozitivul de actionare este deconectat au­to­mat. Prin inchiderea contactelor principale ale lui Ql se alimenteaza con­su­ma­to­rul intre bornele A, B, C, in serie cu declasatoarele termice F5 si elec­tro­mag­ne­ti­ce F4 si sigurantele fuzibile F1, F2, F3. La depasirea curentului reglat actioneaza du­pa caz declansatorul termic sau cel electromagnetic care prin lovirea zavorului pro­voaca declasarea intrerupatorului. In caz de scurtcircuit intreruperea ali­men­ta­rii consumatorului se realizeaza prin actiunea sigurantelor fuzibile. Declan­sa­to­rul minimal de tensiune F6 este alimentat prin contactul Ql (14-16) si butonuI S1 (l-3). In cazul scaderii sau disparitiei tensiunii declansatorul F6 actioneaza me­canic asupra zavorului Z, provocand declansarea intrerupatorului. Pentru de­clan­sarea voita a intrerupatorului se foloseste butonul S1.



Figura 2.39. Schema electrica desfasurata a unui intrerupator de tip OROMAX.



                        Exista posibilitatea ca pentru protectia la suprasarcini sa se foloseasca relee electromagnetice si relee termice ale caror contacte sunt inseriate in circuitul de comanda al bobinei declansatorului minimal de tensiune. Aceasta varianta de schema electrica a intrerupatorului este prezentata in figura 2.40.

                        Protectia la suprasarcini este realizata de releele termobimetalice F5, la supra­curenti de releele electromagnetice F4 iar la scaderea tensiunii de catre re­le­ul electromagnetic F6. Protectia la scurtcircuit se face si in acest caz prin si­gu­ran­tele fuzibile F1, F2 si F3.



Figura 2.40. Schema electrica a unui intrerupator cu protectia prin relee.

Figura 2.41. Caracteristica de protectie a unui intrerupator.

            Caracteristica de protectie a intrerupatorului este prezentata in figura 2.41. Caracteristica din figura este reprezentata in coordonate semilogaritmice.

            Portiunea 1 din caracteristica reprezinta caracteristica dependenta cores­pun­zatoare declasatoarelor temobimetalice, portiunea 2 reprezinta caracteristica independenta corespunzatoare declasatoarelor electromagnetice iar portiunea 3 corespunde zonei de protectie a sigurantelor fuzibile in cazul curentilor de scurt­circuit. Caracteristica 4 reprezinta curba de stabilitate termica a instalatiei prote­jate.

4. Intrerupatoare automate de c.c.

            Intrerupatoarele automate de c.c. pot fi normale sau ultrarapide.

            Intrerupatoarele automate normale nu necesita caracteristici de protectie rapide si sunt utilizate mai ales in tractiunea electrica. Ele au un mecanism de zavorare cu parghii genunchi cu clicheti si sunt prevazute cu declansatoare elec­tromagnetice.

            La intrerupatoarele folosite in tractiunea urbana (AV-2) bobina de­clan­sa­torului electromagnetic se poate regla la valori apropiate de curentul absorbit de motor (adica protectia este selsectiva).

            Intreruppatoarele automate ultrarapide au aparut ca urmare a necesitatii de a proteja instalatiile de curent continuu echipate cu redresoare cu vapori de mer­cur iar in prezent sunt folosite la protectia dispozitivelor semiconductoare de pu­te­re, caracterizate printr-o capacitate redusa de a suporta curentii de suprasarcina si mai ales curentii de scurtcircuit.

            Intrerupatoarele ultrarapide se realizeaza in doua variante:

            a) Electromagnetice, la care sistemul de zavorare mecanica a fost inlocuit de zavoare electromagnetice (prin utilizarea unui electromagnet de retinere), de­clan­sarea fiind comandata electromagnetic (printr-un electromagnet de de­clan­sare).

            b) Electrodinamice, la care asupra zavorului mecanic (clichet) actioneaza declansatoare ultrarapide electrodinamice (ce utilizeaza efectul fortelor electrodinamice).

            Intrerupatoarele ultrarapide electromagnetice se realizeaza sub mai mul­te variante constructive. Astfel in figura 2.42. este reprezentat un intreru­pator ultrarapid electromagnetic produs de firma AEG, care permite obtinerea unor timpi de declansare sub 10 ms.



Figura 2.42. Intrerupator automat de c.c. ultrarapid electromagnetic.

1-contactul fix, 2-contactul mobil principal, 3-contactul de arc, B-bobina de suflaj, R-rezistenta pentru limitarea supratensiunilor pe contacte, ER-electromagnetul de retinere (zavorul), ED-electromagnetul de declansare.



            Pentru actionarea intrerupatorului se trece comutatorul C in pozitia din figura, alimentandu-se bobina electromagnetului de retinere ER. in acest fel armatura mobila 5 este atrasa de armatura fixa 4, impotriva actiunii resortului antagonist si odata cu acesta se inchide contactul mobil 2 peste cel fix 1.

            Curentul din circuitul de lucru strabate contactele de lucru, bobina de suflaj B si bobina electromagnetului de declansare ED. Fluxul magnetic dat de bobina ED se inchide, conform liniei de camp a, pe portiunea de reluctanta magnetica minima, strabatand polul ecranat cu spira in scurtcircuit K.

            La aparitia unui curent de scurtcircuit fluxul determinat de electromagnetul de declansare ED se inchide pe calea reprezentata punctat (curba b), din cauza reactiei produse de spira in scurtcircuit (flux variabil in timp). In acest fel forta ce se exercita asupra armaturii mobile 6 adunata cu forta F a resortului, inving forta dezvoltata de electromagnetul ER determinand deschiderea contactului mobil 2. Arcul electric ce apare intre contacte este atras in interiorul unei camere de stingere cu fante inguste, sub actiunea bobinei de suflaj B, unde este deionizat, alungit si stins rapid.

            O alta solutie constructiva de intrerupator ultrarapid cu sunt magnetic, este prezentata in figura 2.43.. Acest intrerupator utilizeaza pentru declansare un impuls de curent proportional cu panta de variatie a curentului in timp (di/dt).





Figura 2.43. Intrerupator automat de c.c. ultrarapid cu sunt magnetic.

1 - contactul mobil; 2- contactul fix; 3-armatura mobila solidara cu contactul mobil; 4- electromagnetul de declansare; 6- bobina de suflaj.



            Pentru actionare se alimenteaza bobina electromagnetului de retinere 4 astfel incat fluxul magnetic dat de aceasta (linia continua din figura) determina atragerea armaturii mobile feromagnetice 3. In acest fel se inchid contactele intrerupatorului, calea de curent realizandu-se de la A la B. Electromagnetul de retinere 5, legat in paralel cu o inductivitate L nu este parcurs de curent in regim normal de functionare. La aparitia unui curent de scurtcircuit, pe inductivitatea L apare o tensiune electromagnetica indusa Ue care determina aparitia prin inf'asurarea de comanda a electromagnetului de declansare 5 a unui curent de impuls:

                                                                                                                    (2.15.)

            Prin armatura mobila se inchide un flux magnetic a carui linii de camp (linia punctata) se opun celor determinate de electromagnetul de retinere 4 si sub actiunea resortului antagonist armatura mobila se indeparteaza si odata cu ea si contactul mobil 2 care intrerupe circuitul. Stingerea arcului este asigurata de bobina de suflaj 6. Lipsa unor parghii si zavoare intermediare determina o actiune ultrarapida a intrerupatorului in caz de avarie (de ordinul 5 ms).

            Intrerupatoarele ultrarapide electrodinamice sunt prevazute cu un zavor mecanic (clichet) si sunt echipate cu declansatoare electrodinamice.

            In figura 2.44. este prezentata schita de principiu a unui asemenea intrerupator.





Figura 2.44. Intrerupator automat de c.c. ultrarapid electrodinamic.

1, 2 - contactele principale; 3- tija mobila; 4- bobina declansatorului electrodinamic; 5-disc nemagnetic; 6- resort; 7 –declansator electromagnetic;

8-declansator electrodinamic; 9- clichet; 10- resort antagonist.



            In pozitia inchis intrerupatorul este zavorat prin clichetul 9, calea de cu­rent inchizandu-se de la A la B. Esential in constructia aparatului este de­clan­satorul electrodinamic format din bobina fixa 4 si un disc nemagnetic (Cu sau Al) 5, care este solidar cu elementul de contact 1 prin tija 3. Resortul 6 asigura pre­siunea de contact. La aparitia unui curent de scurtcircuit se transmite un impuls de curent (l-2 ms) in bobina 4 si sub actiunea fortelor electrodinamice discul 5 este respins comprimand resortul 6 si ducand la deschiderea contactelor 1 si 2. In acest fel apare un arc electric, dirijat spre camera de stingere (cu efect deion si suflaj magnetic), limitandu-se in acelasi timp valoarea curentului de scurtcircuit. Resortul 6 se comprima pana la o valoare prestabilita dupa care revine spre pozitia initiala cu tendinta de a restabili contactul principal. Pentru a evita aceast lucru clichetul mecanic 9 trebuie deschis intr-un timp foarte scurt, permitand resortului antagonist 10 sa indeparteze contactul 2.

            Aceasta declichetare rapida este realizata fie prin intermediul unui declansator electromagnetic 7 care isi atrage armatura mobila 11, fie printr-un declansator electrodinamic 8 (identic cu 4 si 5). Pentru a obtine o declansare extrem de rapida (aproximativ 3 ms) impulsul de comanda transmis infasurarilor 4 respectiv 8, se obtine de la un sistem de sesizare a supracurentilor prezentat in figura 2.44. b.

            La variatia brusca a curentului de supravegheat i, prin intermediul transformatorului de curent Tr se transmite un semnal unui comparator Co. Daca curentul a depasit valoarea reglata, la iesirea din comparator se da o comanda pe poarta tiristorului T prin care se descarca condensatorul C peste bobinele declan­sa­toarelor 4, respectiv 8. Din schema se observa ca in prealabil condensatorul a fost incarcat de la o sursa de tensiune alternativa prin dioda D si rezistenta R.

            Datorita timpilor de comutatie foarte redusi intrerupatoarele de c.c. ultrarapide au cunoscut o largire a domeniului de utilizare si o diversificare a variantelor constructive.
