Epuratoare gravitationale

Epuratoare gravitationale

Camera de decantare

t    Cele mai vechi sisteme pentru curatarea gazelor de particulele mari

t    Principiul se bazeaza pe reducerea vitezei curentului de aer, suficient pentru depunerea particulelor

t    Sunt utilizate pentru curatarea preliminara de particule a gazelor de evacuare de la cuptoare, incineratoare, mori, concasoare

t    Perticulele pot fi:

l     lichide: ceturi, spray (0,1-5000mm)

l     solide: praf 000mm), cenusi zburatoare (sub 1mm), fum mm), funingine mm), aerosoli mm)

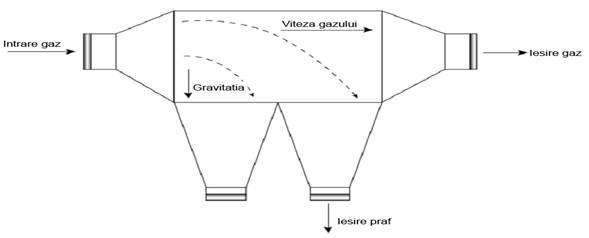

Camera de decantare-principiul functional

Camera de decantare-proiectare

rp=densitatea particulelor

rg=densitatea gazului

g=acceleratia gravitationala

Dp=diametrul echivalent al particulei sferice

Cp=coeficient de rezistenta al particulei

uy=viteza de sedimentare a particulei

F=forta

Pentru viteza de sedimentare se poate aplica legea lui Stokes

Re=numarul Reynolds al sedimentarii particulei

m=vascozitatea fluxului de gaz

Inlocuind in formula fortei se obtine viteza de sedimentare

Re=numarul Reynolds al sedimentarii particulei

m=vascozitatea fluxului de gaz

Se introduce numarul de separare gravitational, ca o masura a deplasarii particulei in interiorul separatorului

Timpul pe care particula il petrece in camera de decantare este

V=volumul camerei de decantare

Q=debitul volumetric

Multiplicand timpul cu viteza de decantare rezulta inaltimea de cadere a particulei

Eficienta camerei de decantare poate fi calculata ca raportul dintre aceasta inaltime si cea totala

Marimea particulei care poate fi complet indepartata din camera de decantare poate fi calculata considerand randamentul 100%

Camera de decantare-dimensionare

In practica se da diametrul mediu al particulelor care trebuie indepartate, debitul, densitatile si vascozotatea si se dimensioneaza produsul LW, considerand eficienta maxima.

In functie de spatiul disponibil se adopta dimensiunile care asigura si viteza de sedimentare.

In final se calculeaza randamentul be baza dimensiunilor alese.

Camera de decantare-caderea de presiune

Caderea de presiune in camera de decantare este functie de:

l     expansiunea la intrare

l     frecare

l     contractia la iesire

Caderea de presiune in camera de decantare

Rh=raza hidraulica a camerei

ki=coeficientul de rezistenta la intrare

ke=coeficientul de rezistenta la iesire

f=coeficientul de ventilatie

DP= caderea de presiune

gc=249,067 kg/msec2

Pentru o conducta dreptunghiulara raza hidraulica a camerei se obtine impartind aria la perimetrul spalat de fluid

Numarul Reynolds pentru o conducta dreptunghiulara este

in care Dh=4Rh

Coeficientii de rezistenta la intrare si iesire sunt

iar coeficientul de ventilatie
