CONTROLUL IZOLATIEI LA CIRCUITELE DE EXCITATIE HIDROGENERATOARE

CONTROLUL IZOLATIEI LA CIRCUITELE DE EXCITATIE HIDROGENERATOARE

Circuitele de excitatie hidrogeneratoare sunt compuse din:

generator - polii rotorului, inelele colectoare, legatura dintre polii rotorului si inelele colectoare, periile colectoare;

excitatoare - rotor excitator, polii principali, poli auxiliari, periile colectoare;

circuitele exterioare

circuitele primare - ADR, rezistenta de stingere a campului in generator, legatura intre ADR, r.s.c. si excitatoare;

circuitele secundare - reostatul de excitatie, rezistenta de stingere a campului in excitatoare, protectia de punere la pamant rotor, voltmetru, ampermetru, legatura intre bornele excitatoarei si a echipamentelor enumerate.

In exploatare, pe timpul functionarii hidroagregatelor, controlul izolatiei in circuitul de excitatie se efectueaza cu ajutorul unui voltmetru de curent continuu si cheia voltmetrica montata in acest scop, pe fata panoului de automatizari. Cheia voltmetrica are cel putin trei pozitii:

plus-minus se va masura tensiunea de excitatie;

plus-pamant se va masura tensiunea intre plus si pamant. In mod normal tensiunea trebuie sa fie zero, daca izolatia pe minus este buna. Daca izolatia pe minus este stabila ori apropiata de zero, tensiunea masurata va fi intre zero si tensiunea de excitatie in acel moment. In concluzie, daca valoarea tensiunii masurate este mai mare de 20% din tensiunea de excitatie, izolatia pe minus este stabila spre zero;

minus-pamant se va masura tensiunea intre minus si pamant, (toate concluziile se analizeaza ca si in cazul precedent). Daca se masoara o anumita tensiune, rezulta ca plusul este pus la pamant;

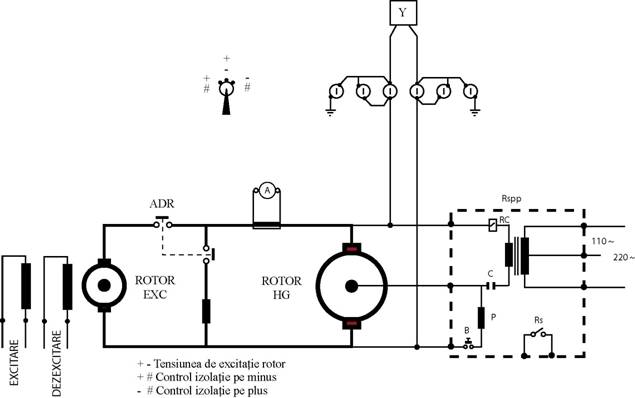

schema de principiu a circuitelor de excitatie in doua variante;

excitatoare in curent continuu;

excitatoare in curent alternativ.

Fig. 12
