Circuite electronice pentru reglarea proceselor rapide


CIRCUITE ELECTRONICE PENTRU REGLAREA PROCESELOR RAPIDE

Procesele tehnologice rapide sunt caracterizate prin viteze mari de variatie a marimilor reglate; astfel ele se intalnesc in domeniul actionarilor electrice si echipamentelor electromagnetice. Actionarile electrice realizeaza comanda si reglarea motoarelor electrice de toate tipurile; rolul echipamentelor electroenergetice este de a furniza sau transforma energia electrica, redresoarelor, invertoarele, convertoarele de frecventa si de c.c.

Marimile reglate in cadrul acestor procese tehnologice sunt:

marimi de pozitie (distante, unghiuri);



viteze (liniare si de rotatie);

electrice si magnetice (curent, tensiune, flux magnetic).

Dintre conditiile impuse de catre industrie sistemelor automate de reglare a proceselor rapide sunt demne de mentionat urmatoarele:

- o gama larga de variatie a marimii reglate (de exemplu, turatia unui motor poate fi reglata intre doua valori aflate in raportul 1:100);

- viteza mare de raspuns (efectul unei variatii bruste a sarcinii trebuie sa fie inlaturat in 100 ms);

- precizie mare a reglarii (1% sau chiar -1%);

- constanta in timp a parametrului reglat;

- nivel redus al semnalelor de intrare.

Si pentru reglarea proceselor rapide au fost elaborate sisteme de blocuri unificate prezentand avantajele mentionate in paragraful 3.1. Semnalul standard folosit in majoritatea acestor sisteme este o tensiune continua variind in domeniul: -10V / +10V.

In tara noastra a fost elaborat sistemul de reglare unificat pentru procese rapide UNIDIN.

Elementele de automatizare folosite in sistemele de reglare a proceselor rapide au o serie de particularitati care decurg din natura marimilor reglate ca si din conditiile pe care trebuie sa le indeplineasca, impuse de procesele tehnologice. In continuare vor fi tratate doua categorii de elemente de automatizare din aceste sisteme si anume:

traductoarele;

regulatoarele automate.

1. Traductoare pentru reglarea proceselor rapide

Aceasta categorie de elemente de automatizare este ilustrata cu ajutorul a doua exemple de traductoare ale caror marimi de intrare sunt de natura diferita:

traductorul de flux magnetic;

traductorul de turatie.

Principiul de functionare al traductorului de flux magnetic consta in masurarea raportului dintre tensiune si frecventa, raport proportional cu fluxul.

Intr-adevar, infasurarile transformatoarelor si ale masinilor electrice pot fi considerate inductante pure, rezistentele lor fiind neglijabile. Daca unei asemenea inductante i se aplica o tensiune alternativa sinusoidala sin , aceasta este egala cu tensiunea contraelectromotoare e:

Pe de alta parte, unde este fluxul prin miezul infasurarii. Rezulta:

Se observa ca amplitudinea fluxului magnetic este proportionala cu raportul dintre amplitudinea tensiunii si frecventa ei.

Intrucat se doreste ca informatia asupra valorii fluxului sa fie furnizata sub forma unei tensiuni continue, schema bloc a traductorului se prezinta ca in figura 1. In bobina se introduce o tensiune proportionala cu tensiunea la bornele infasurarii in care se doreste masurarea fluxului. Rezistenta de intrare a redresorului este foarte mica, astfel ca valoarea eficace a curentului prin bobina are expresia:

si este proportionala cu fluxul de masurat. Curentul redresat I proportional cu , trece prin rezistenta R, dand nastere unei tensiuni continue proportionala cu si in consecinta cu fluxul de masurat.

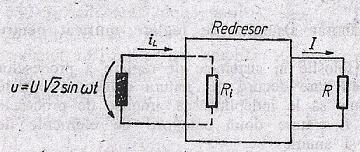

Fig. 1. Schema-bloc a traductorului de flux magnetic.

Traductoarele de turatie pot fi analogice sau de impulsuri.

Din prima categorie fac parte tahogeneratoarele de c.c.; ele sunt generatoare electrice de c.c. cu flux constant dar de magneti permanenti; tensiunea electromotoare furnizata este proportionala cu turatia.

Mai precis si mai stabile, traductoarele de impulsuri convertesc turatia unui ax intr-o succesiune de impulsuri a caror frecventa este proportionala cu aceasta turatie. Daca aceste impulsuri au amplitudinea si durata constante, prin redresarea lor se obtine o tensiune continua proportionala cu frecventa lor.

Conversia turatiei unui ax intr-o succesiune de impulsuri este ilustrata cu ajutorul detectorului fotoelectric din figura 2. Pe axul controlat se monteaza discul D in care sunt practicate un numar de orificii circulare. Pe o parte a discului se fixeaza o sursa luminoasa S (bec, LED) iar pe cealalta un receptor optoelectronic (fotodioda, fototranzistor), la trecerea unui orificiu prin fata sursei S, la iesirea dispozitivului optoelectronic apare un impuls de curent, asadar frecventa acestei suite de impulsuri va fi egala cu produsul dintre numarul de orificii si turatia axului.

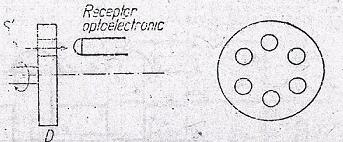

Fig. 8.2. Principiul de functionare a detectorului fotoelectric.

Pentru obtinerea unei tensiuni continue proportionala cu turatia axului, iesirea detectorului fotoelectric din fig. 2 trebuie aplicata unui formator de impulsuri la iesirea caruia se cupleaza un convertor frecventa-tensiune ca in figura a carei functionare poate fi urmarita cu ajutorul formelor de unda din figura

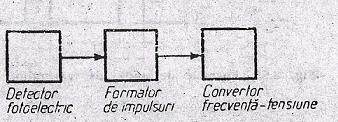

Fig. 8. Schema-bloc a unui traductor de turatie cu detector fotoelectric.



Fig. 8. Schema electrica a unui traductor de turatie cu detector fotoeletric.

Fototranzistorul se deschide numai atunci cand primeste lumina pe baza prin orificiul discului, iar restul timpului este blocat, de aceea, curentul prin rezistenta si tensiunea la bornele acestei rezistente au forma indicata in figura 8.5.

Formatorul de impulsuri este in acest caz constituit din circuitul integrat CDB 413 (trigger Schmitt) si circuitul basculant monstabil integrat CDB 4121.

Pe trei dintre cele patru intrari ale circuitului CDB 413 se aplica semnalul "I" logic astfel ca circuitul se comporta ca un inversor fata de succesiunea de impusuri uA aplicata pe cea de a patra intrare. Circuitul basculant monostabil transforma impulsurile de la iesirea triggerului Schmitt in impulsuri stabile de amplitudine U a caror durata nu mai depinde de durata impulsurilor initiale ci de valorile componentelor si .

Convertorul frecventa-tensiune este constituit din circuitul de integrare la iesirea caruia se obtine tensiunea continua:

unde f este frecventa impulsurilor, proportionala cu turatia axului.

Pentru convertirea tensiunii intr-o tensiune standard este suficienta legarea unui amplificator de cc. La bornele condensatorului

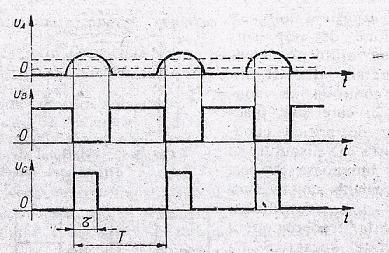

Fig. 8.5. Formele de unda ale tensiunilor in diverse puncte ale traductorului din figura 8.

5.1. Regulatoare electronice pentru reglarea proceselor rapide

Regulatoarele electronice pentru reglarea proceselor rapide trebuie sa fie compatibile cu elementele de executie, in general electrice, specifice acestor procese.

Pentru asigurarea legilor de reglare se folosesc aceleasi scheme electrice ca si in cazul proceselor lente, dar valorile rezistentelor si condensatoarelor din circuitele de corecutie sunt mai mici deoarece constantele de timp si din cadrul acestor legi au valori mai mici.

Pentru domeniul actionarilor electrice cu motoarele de c.c. si de c.a. au fost elaborate atat elemente de reglaj automat unificate, cat si regulatoare specializate destinate unor elemente de executie anume.

. Schema bloc a regulatorului folosit in sistemul unificat UNIDIN proiectat si construit in tara cuprinde elementul de comparatie format din rezistentele si , amplificatorul diferential cu o intrare inversoare ( - ) si una neinversoare ( + ), A, realizat cu tranzistoare cu siliciu si circuitul de reactie format din impedantele din figura 5.1. Rezistenta de sarcina legata la iesirea regulatorului reprezinta rezistenta de intrare a elementului de executie comandat. Tensiunile si reprezinta semnalul de referinta si semnalul de la iesirea caii de reactie.

Regulatorul PD care se poate obtine pornind de la schema-bloc din figura 5.1. este reprezentat in figura 5.2. S-au inlocuit impedantele si prin cate o rezistenta iar impedanta printr-un condensator.

Legea de reglare asigurata de aceasta schema electrica este:

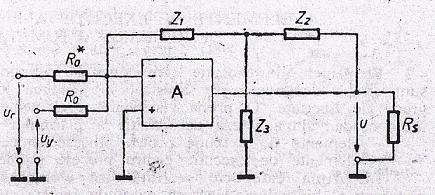

Fig. 5.1. Schema-bloc a regulatorului UNIDIN.

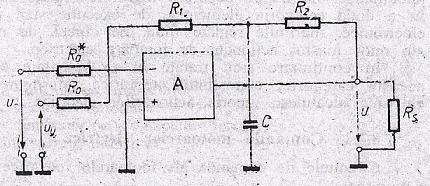

Fig. 5.2. Schema electrica a regulatorului UNIDIN PD.

Pornind de la schema bloc din figura 8.5.1 se poate realiza un regulator PID inlocuind impedanta printr-un grup legate in serie, impedanta prin rezistenta , iar impedanta prin condensatorul . Se obtine astfel schema electrica din figura 5. care asigura legea de reglare:

unde:
