Actionare electrica cu motor de c.c. si redresor comandabil


Actionare electrica cu motor de c.c. si redresor comandabil

Programul lucrarii:

1.Pe baza schemei de montaj se identifica elementele componente ale actionarii si se verifica schema de conectare a lor



2.Se determina cu ajutorul datelor de pe placuta indicatoare a motorului de curent continuu caracteristica mecanica naturala;

3.Se determina experimental si se reprezinta grafic caracteristicile mecanice ale actionarii pentru trei valori

ale unghiului de comanda (α1=30­­­­­­­    , α1=60­­­­­1=135­­­­­­­);

4.Pentru doua valori ale inductivitatii bobinei de netezire ,se va determina limita dintre zona de functionare in regim de comutatie discontinua si zona de functionare in regim de conductie continua;

5.in cursul determinarilor de la punctul 3 se vizualizeaza formele de unda ale tensiunii si curentului la bornele motorului si la bornele redresorului ,intr-un regim cu conductie discontinua si intr-un regim cu conductie continua.

Schema de montaj:

Tabel cu date si rezultate

VM

VM

A1

A2

VG

n

IG

m

M

V1

V1

IM

IM

V2

rpm

A2

Kg

rpm

Nm

Val.med

efectiv

Val.med

efectiv

30=<90

30=<90

30=<90

30=<90



=90

=90

=90

=135

=135

=135

Formule utilizate:

M=mgh

h=0.7m

kTG=0.06v/rpm

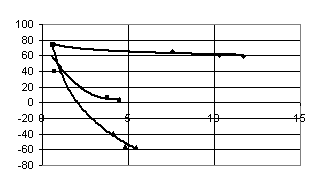

Graficul f(M)=


Concluzi si observatii

Folosirea redresorului comandabil aduce o serie de avantaje actionarii electrice cu motor de c.c:

1)Reglajul fin al turatiei.

2)Elimina rezistentele de reglaj ;

3)Inversarea sensului de rotatie fara a umbla in schema

Redresorul comandabil pentru unghiuri de conductie mai mari    de 90­0 devine inversor ducand la schimbarea sensului de rotatie al masini.

Pentru =90 masina se poate oprii caracteristica trece prin 0.
