INSTALATII DE CANALIZARE



INSTALATII DE CANALIZARE

Elemente componente

O instalatie de canalizare este un sistem de conducte situate pe proprietate publica

sau privata care transporta apele uzate menajere, apele pluviale sau orice alt fluid

care indeplineste conditiile de fi deversat; nu include colectorul principal de

canalizare stradala. Canalizarea menajera (domestica) transporta ape uzate care

contin excremente umane si alte substante lichide care trebuie evacuate din

gospodarie.

Sistemele pot fi:

Unitare = cu o singura conducta – apele uzate menajere si cele pluviale se

amesteca si se varsa impreuna in colectorul stradal.

Separative = cu conducte separate – conducte independente pentru apele

uzate menajere, respectiv pluviale.

Acolo unde nu exista in zona retea exterioara cu colector public de canalizare,

trebuie luate masuri de tratare corespunzatoare a apelor uzate proprii.

Elementele componente ale instalatiei interioare de canalizare menajera se clasifica

in functie de pozitia lor si de rolul pe care il indeplinesc:

1. Conducta de legatura– intre obiectul sanitar si coloana

2. Coloana de canalizare – conducta verticala

3. Conducta de ventilare – realizeaza aerisirea instalatiei: poate fi separata,

comuna, suplimentara sau dublata

4. Conducta colectoare orizontala – conducta orizontala in interiorul cladirii

(tine pana la 1m inainte de iesirea din cladire)

5. Accesorii – piese de curatire, goliri, separatoare, sifoane, si vane - toate

asigura buna functionare a sistemului.

Instalatia trebuie proiectata pentru a asigura o circulatie adecvata a aerului in toate

conductele, fara a exista pericolul de sifonaj sau aspiratie a garzilor hidraulice in

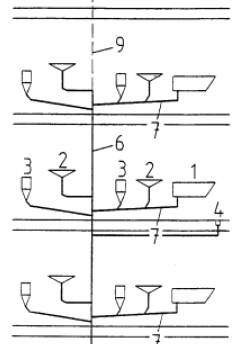

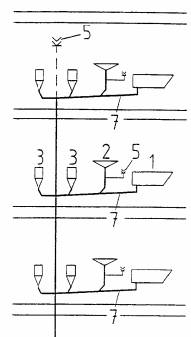

conditii normale de utilizare. Instalatie de canalizare menajera cu conducte de legatura neventilate

1-cada de baie;

2-lavoar;

3-closet;

4-sifon de pardoseala;

6-coloana;

7-conducta de legatura;

9-conducta de ventilare.

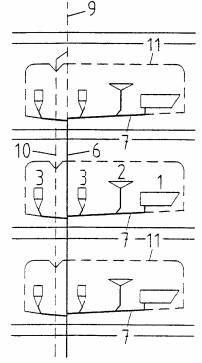

Instalatie de canalizare menajera cu conducte de legatura ventilate

1-cada de baie;

2-lavoar;

3-closet;

5-dispozitiv pentru admisia aerului;

6-coloana;

7-conducta de legatura;

9-conducta de ventilare;

10-conducta de ventilare suplimentara

11-conducta de ventilare secundara

Instalatia de canalizare menajera trebuie sa evacueze apele uzate de la toate

obiectele sanitare din cladire, in conditii sanitare si de siguranta. Sistemul va fi

astfel proiectat incat sa fie protejat impotriva depunerilor de materii pe

conducte si a infundarii acestora, si sa aiba piese de curatire adecvate si in

numar suficient pentru a permite o curatire usoara a instalatiei. Materialul

conductei de canalizare trebuie sa aiba suprafata interioara neteda, rezistenta

la actiunea chimica a apelor uzate si a mediului exterior, rezistenta la

abraziune si durabilitate in timp.

Conductele care au durata de viata mai redusa trebuie sa fie protejate

impotriva loviturilor, sa fie usor accesibile si usor de inlocuit. Materialele

utilizate in canalizarile interioare sunt:

Metalice si aliaje (fonta de scurgere, otel, cupru, alama, plumb),

Nemetalice (gresie ceramica, azbociment, beton simplu, beton armat,

sticla),

Plastic (PVC, PE, PP,).

Tipuri de imbinari: prin compresiune, filetate, cositorite, cu mufa si

garnitura, lipite, prin termofuziune, sudate etc.

Conductele de canalizare se monteaza aparent pe pereti sau mascat in ghene

La canalizare pot fi deversate doar substantele permise, conform normelor in

vigoare.

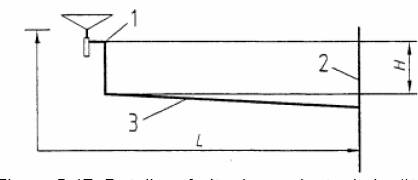

Detaliu referitor la conducta de legatura

1- curba de racord; 2- coloana; 3- conducta de legatura

Conducta de ventilare realizeaza:

Curgerea aerului in si dinspre sistem, astfel incat acesta sa poata fi

ventilat;

O circulatie a aerului de asa maniera incat sa se elimine pericolul

aspiratiei garzii hidraulice din sifoane (reducerea vacuumului)

Oevacuare rapida si silentioasa a apelor uzate.

Conducta de ventilare trebuie sa permita gazelor si mirosurilor din orice parte a

instalatiei sa circule in sus prin sistem si sa fie evacuate in atmosfera deasupra

cladirii. Pentru conductele de ventilare se recomanda:

Iesire la minim 0,5 m deasupra acoperisului, distanta minima fata de ferestre,

terase etc. sa fie de 3 m;

Daca exista pericol de patrundere a unor impuritati, sa se asigure posibilitatea

de curatire;

Sa nu includa caciula de ventilare si sa nu prezinte marire de diametru.

Montajul pieselor de curatire: 1 m deasupra nivelului cel mai inferior, inainte de

conducta colectoare orizontala.

Conducta colectoare orizontala trebuie sa fie cat mai scurta, directa si sa aiba o

panta uniforma. Conducta care iese din cladire trebuie sa fie protejata impotriva

inghetului (adancimea minima de inghet).

Ventilele de scurgere ale obiectelor sanitare se executa in general din alama si indeplinesc urmatoarele functii: de a proteja marginile orificiului de scurgere; de a asigura la nevoie inchiderea orificiului cu un dop din material plastic; de a face legatura cu preaplinul si de a permite racordarea obiectului sanitar cu sifon.

Sifoanele obiectelor sanitare se monteaza sub ventilul de scurgere si sunt astfel construite incit sa retina permanent un strat de apa de circa 60 mm inaltime, numit garda hidraulica, ce are rolul de a impiedica patrunderea gazelor nocive din reteaua de incalzire in incaperi.

Sifonul pentru lavoar se executa din fonta sau din material plastic si este prevazut cu un capac demontabil pentru curatire in timpul exploatarii.

Sifoanele pentru chiuvete si spalatoare se executa, in general, din plumb.


ALCATUIREA SI FUNCTIONAREA INSTALATIILOR INTERIOARE

DE CANALIZARE A APELOR UZATE MENAJERE

La alcatuirea instalatiei de canalizare a apelor uzate menajere se tine seama de:

 - timpul/numarul si modul de amplasare in cladire a obiectelor sanitare, urmarindu-se obtinerea unor solutii economice, in special de metal si indeplinirea conditiilor pentru prefabricarea instalatiei;

 - caracterul curgerii apelor uzate in conductele retelei de canalizare pentru a asigura o functionare sigura si o exploatare simpla a intregii instalatii.

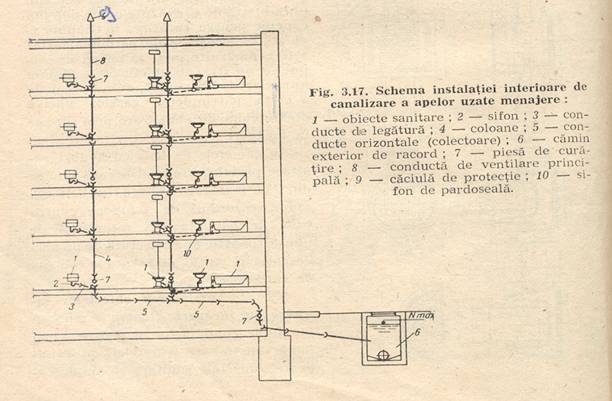

Dupa utilizare, apele uzate menajere sunt evacuate din obiectele sanitare 1 (fig.3.17 ) prin sifoanele 2 ale acestora, in conductele orizontale 3 de legatura la coloanele 4 (conducte verticale) si de aici, prin conductele orizontale 5 (colectoare), in caminul exterior 6 de record la canalizarea exterioara.

In conductele orizontale (colectoare) la fel sunt racordate coloanele, curgerea apei uzate are loc gravitational, cu suprafata libera (fig.3.19), pentru a se asigura evacuarea continua a gazelor nocice, prin coloane in atmosfera. Din aceasta cauza, sectiunea transversala a conductei orizontale colectoare este numai partial umpluta cu apa. Conducta orizontala colectoare se monteaza cu o anumita panta de curgere  Ventilarea (aerisirea) retelei interioare de canalizare a apelor uzate menajere este necesara pentru evacuarea din coloana in atmosfera a gazelor nocive  (rau mirositoare, toxice sau otravitoare) degajate din apa uzata.

Conductele de verificare a retelei interioare de canalizare pot fi :

conducte de ventilare principala  , formate din prelungiri ale coloanelor de scurgere pana deasupra acoperisului sau terasei, executate din conducte de acelasi material (PVC tip U sau fonta de scurgere) ca si coloana. Ventilarea principala a canalizarii (prin coloane de scurgere) se realizeaza atunci cand la o coloana sunt racordate un numar mic de obiecte sanitare si cu conducte scurte de legatura;

conducte se ventilare secundara, utilizate atunci cand conductele de legatura intre obiectele sanitare (sau grupurile sanitare) si coloane sunt lungi si colecteaza apele uzate de la un numar mai mare de 4…5 obiecte sanitare. Conducta de ventilare secundara se racordeaza la conducta principala de ventilatie (coloana) printr-o conducta orizontala de legatura, montata sub plafon cu panta ascendenta catre coloana pentru evacuarea gazelor

conducte de ventilare suplimentara, care se prevad atunci cand, la mai multe etaje, capetele conductelor de legatura se gasesc aproape pe aceiasi verticala.

Pe aceste conducte se monteaza piese (tuburi de curatire la fiecare etaj la care se racordeaza conductele de legatura ale obiectelor sanitare
Diagnosticarea instalatiei de canalizare

Exemplu de certificare (“pasaport”) pentru instalatia de canalizare a unei scoli

elementare din Kosice, veche de 20 de ani (Anexa B):

Durata de viata prescrisa pentru conductele din fonta de scurgere si gresie

ceramica este de aproximativ 80 de ani.

Durata de viata prescrisa pentru conductele din plastic este de aproximativ 40

de ani.

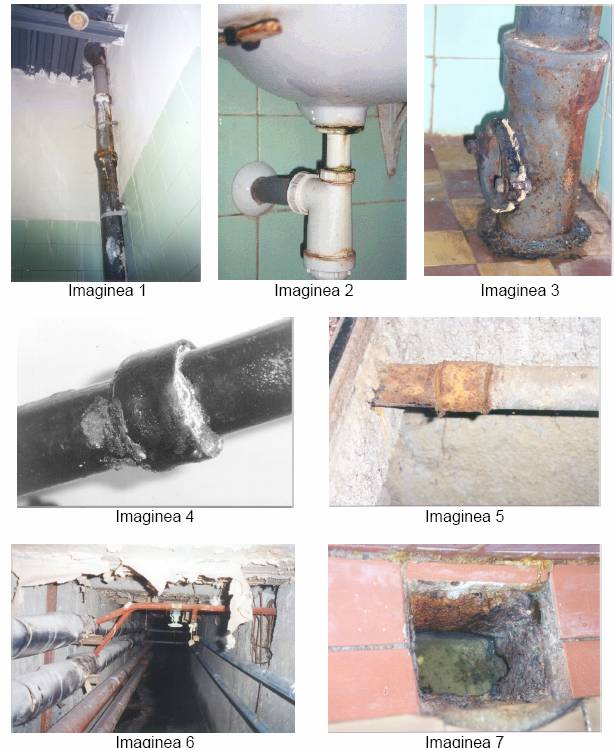

Coloanele din fonta sunt corodate in cateva locuri (Imaginea 1).

Imbinarile cu mufa ale conductelor din fonta prezinta scurgeri de fluid si

provoaca umezirea tavanului constructiei (Imaginea 4).

Capacele de vizitare ale unor piese de curatire prezinta scurgeri de fluid

in unele regiuni (Imaginea 3).

Caminele de vizitare din cladire nu au fost construite corespunzator.

Caminele canalizarii exterioare sunt infundate.

Burlanele canalizarii meteorice sunt deteriorate si in numar insuficient

Sifoanele de pardoseala sunt distruse si nefunctionale (Imaginea 7).

Sifoanele unor obiecte sanitare sunt distruse (Imaginea 2).
