Gospodaria de combustibil comporta gestionarea a doua tipuri de combustibil, respectiv gazul metan si pacura.

Bilantul energetic s-a intocmit pentru gospopdaria de pacura. Gospodaria de pacura are o capacitate de stocare formata din 7 rezervoare, respectiv 1 x 200 mc, 1 x 500 mc, 1 x 2.000 mc, 2 x 000 mc si 2 x 10.000 mc.

Schema fluxului tehnologic al pacurii este prezentata in fig. 13.

De la rampa de descarcare pacura este filtrata printr-o baterie de filtre grosiere si depozitata in rezervoarele de stocare cu ajutorul unor pompe de transvazare (4 buc. tip ER 150-170): in acestea pacura este mentinuta la o temperatura de aprox. 70 ⁰C prin intermediul unei serpentine ce este amplasata pe peretii rezervorului prin care este vehiculat abur tehnologic.

Pacura este preluata de pompele din prima treapta de pompare (5 pompe tip DL 12) si incalzita prin preincalzitoarele treapta I, unde atinge temperatura de cca. 120 ⁰C. Preincalzitoarele sunt de tip IPB multitubulare. Prin circuitul tur de transport, pacura ajunge in statia de pompare treapta II (5 pompe tip TT 80), amplasata in imediata vecinatate a cazanelor. Pacura ajunge la cazane la o presiune de aprox. 37 bar.

Reteaua de transport este compusa 1 conducta (circuitul tur) intre statia de pompare I si II si 2 conducte retur de la cazane la rezervor.

In prezent reteaua de transport a pacurii are o lungime de aprox. 2.200 ml conducta pozata suprateran, izolatia fiind clasica, cu vata minerala si tabla. Pacura se vehiculeaza tur - retur in perioada 20 oct - 4 aprilie aprox 30 t/h temperatura plecare de la treapta I - 120- 125 grade Celsius, temperatura intoarcere - 110 - 115 grade Celsius.

Principalele echipamente ale gospodariei de pacura

Transvazarea pacurei:

- filtre grosiere de 50 t/h    - 4 buc.

- pompe transvazare ER 150 - 170 - 4 buc, debit 54 t/h, presiune 10 bar

Treapta de pompare I

- pompe tip DL 12 - 5 buc, debit 33 mc/h, presiune 8 bar

- filtre grosiere de 20 t/h - 3 buc.

- filtre fine de 20 t/h    - 3 buc.

preincalzitoare cu abur - 3 buc, debit 16 t/h

Treapta de pompare II

- pompe tip TT 80/40x4 , 5 buc, debit 20 mc/h, diferenta de presiune 32 bar

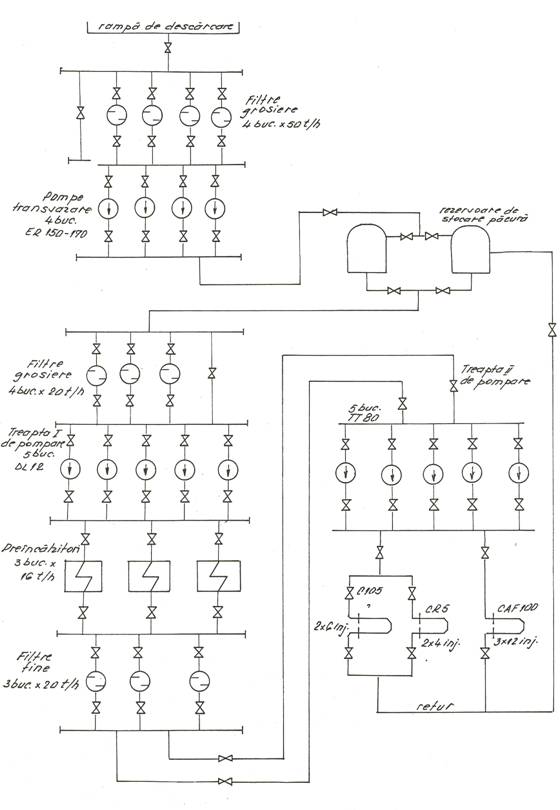

Fig. 13. Schema statiei de alimentare cu pacura

1. BILANTUL REAL ANUAL AL GOSPODARIEI DE COMBUSTIBIL

In continuare se prezinta calculul bilantului anual REAL al gospodariei de pacura, pe baza datelor furnizate de beneficiar si al masuratorilor efectuate.

timp de pompare:

164 zile x 24 h = 3936 h

cantitate de pacura vehiculata:

3936 h x 30 t/h = 118080 t

caldura necesara preincalzirii pacurii de la 70^oC la 130^oC:

118080 t x 2063 kJ/t.grd x (130 -70) = 14616 GJ

consum abur pentru preincalzire pacura:

G_abur = 14616 x 10⁶ x (2805 - 670) = 6,84587 x 10⁶ kg = 6846 t

consum specific abur pentru preincalzire pacura:

6946000/118080000 = 0,058 kg abur/kg pacura

pierderi de caldura in rezervoare (pentru mentinerea pacurii la 70^oC)

Aceste pierderi sunt dependente de temperatura exterioara; s-au calculat pentru mai multe valori ale temperaturii exterioare:

Consum orar de abur pentru mentinerea temperaturii in rezervor

Consum specific de abur pentru mentinerea temperaturii in rezervor, raportat la 1 kg pacura vehiculata:

Consum specific de abur la descarcare

Consum specific total de abur

Tab. 81. Bilantul real anual al gospodariei de combustibil

2. ANALIZA BILANTULUI REAL ANUAL

Din analiza situatiei actuale rezultate din bilantul real se constata urmatoarele:

Pierderile de caldura pe conductele de transport a pacurii sunt mari, datorita vechimii si starii necorespunzatoare a izolatiei acestora;

Diametrul conductelor de pacura este prea mare pentru actualele consumuri ale cazanelor din centrale;

Dimensionarea initiala a conductelor s-a facut pentru un debit de pacura mult mai mare decat cel actual; in consecinta, debitul de pacura recirculat este foarte mare;

Preincalzitoarele de pacura sunt de tipul tubular si, avand vechime mare, nu mai sunt etanse, astfel incat se produce impurificarea condensului, care nu mai poate fi refolosit;

Pompele de pacura sunt supradimensionate; ele au fost dimensionate pentru debite mult mai mari decat cele actuale;

Fig. 1 Diagrama Sankey - Bilant real anual gospodarie pacura

3. BILANTUL ANUAL optimizat AL GOSPODARIEI DE COMBUSTIBIL

Aplicarea acestor propuneri conduce la reducerea pierderilor de caldura pe conducte (vezi tab. 82 si diagrama Sankey din fig. 15), la reducerea consumului de abur pentru preincalzirea pacurei recirculate, precum si la reducerea consumului de energie electrica pentru pompare.

Tab. 82. Bilantul anual optimizat al gospodariei de pacura

Se constata ca se poate obtine o economie de caldura de 535 Gcal/an, echivalentul a 798 t de abur si o economie de energie electrica 233 MWh.

Fig. 1 Diagrama Sankey - Bilant anual optimizat gospodarie pacura

PLAN DE MASURI PENTRU CRESTEREA EFICIENTEI ENERGETICE

Pentru imbunatatirea situatiei actuale actuale si pentru ajungerea la parametrii prevazuti in bilantul optimizat se propun urmatoarele masuri:

Inlocuirea conductelor de pacura actuale cu conducte preizolate de diametru mai mic, corespunzator debitelor actuale;

Inlocuirea schimbatoarelor tubulare cu schimbatoare cu placi;

Inlocuirea sistemului actual de pompare, treapta I si treapta a II-a, cu pompe actionate cu motoare de turatie variabila, alimentate de la convertizoare de frecventa;

dimensionarea noilor pompe corespunzator debitelor actuale de pacura.
