Arzatoare cu aer insuflat (UNIGAZ)

Arzatoare cu aer insuflat (UNIGAZ)

Tipuri constructive

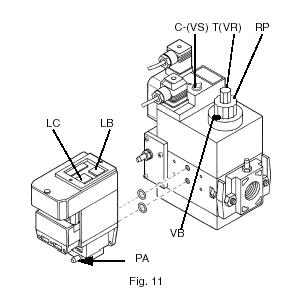

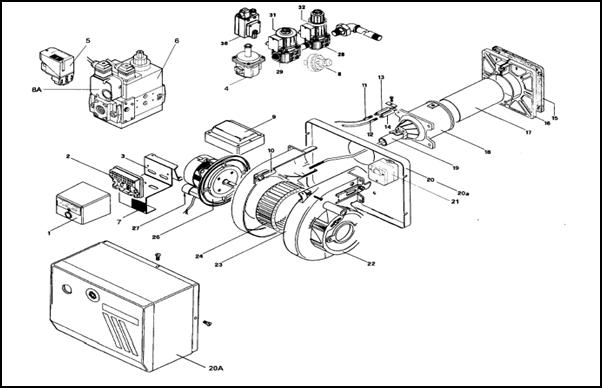

1. arzatoare pe combustibil gazos,

functionare intr-o treapta, in doua trepte, progresive sau modulante.

doua lungimi ale tunului de ardere,

posibilitatea montarii unui kit de verificare a etanseitatii,

puteri maxime pana la 6500 Kw.

posibilitati de adaptare pe GPL.

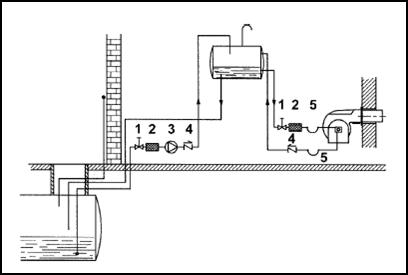

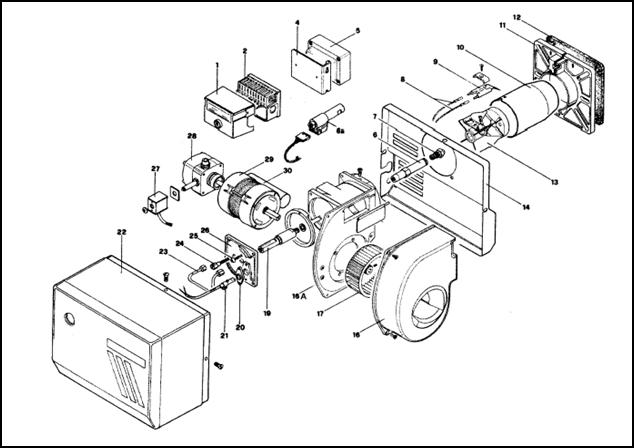

2. arzatoare pe combustibil lichid tip "M",

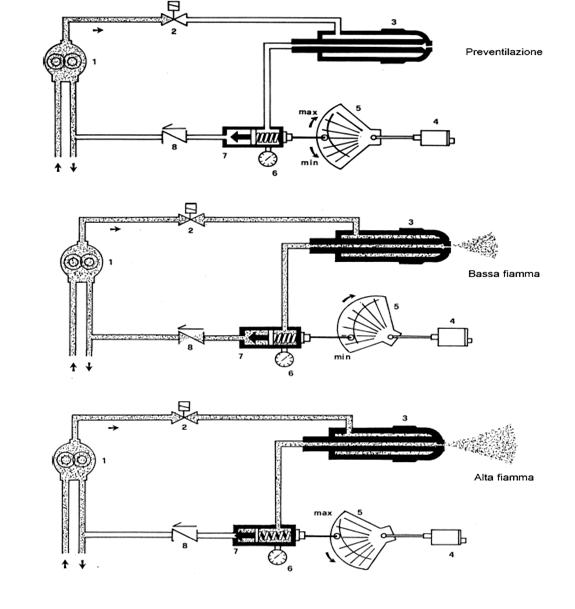

functionare intr-o treapta, in doua trepte, progresive sau modulante.

doua lungimi ale tunului de ardere,

dispozitiv hidraulic pentru inchiderea automata a clapetei de aer,

puteri maxime pana la 7000 Kw.

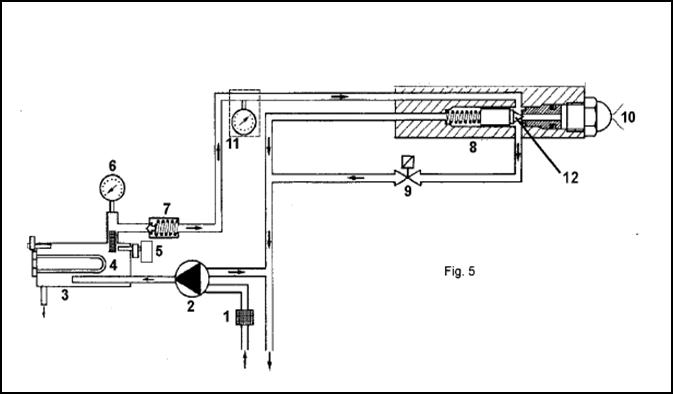

3. arzatoare pe combustibil lichid usor "CLU",

functionare intr-o treapta, in doua trepte, progresive sau modulante.

doua lungimi ale tunului de ardere,

preincalzitor incorporat,

puteri maxime pana la 6500 Kw.

4. arzatoare mixte gaz - motorina,

5. arzatoare mixte gaz - CLU

6. arzatoare pentru cuptoare de paine si bucatarii

Codificare

x x x( xx - .xx . x( . xx( . x( . x( . xx(

Exemplu : S18 M - .AB. S. RO. A. 0. 25

1. Tipul constructiv

2. Combustibil : - M - gaz natural

- L - GPL

- B - biogaz

- C - gaz de oras

- G - combustibil tip M

- A - motorina ecologica

- N - CLU tip 1 (vascozitate 7gr.E la 50 gr.C)

- D - CLU tip 2 (vascozitate 50 gr.E la 50 gr.C)

- E - CLU ecologic

- K - kerosen

- MG - mixt - gaz natural / motorina

- MN - mixt - gaz natural / CLU

3. Cap de ardere: - S - standard (scurt)

- L - lung

4. Mod de reglare: - TN - intr-o treapta

- AB - in doua trepte

- PR - progresive

- MD - modulante

- SP - cu salt de presiune

5. Tara de destinatie: - RO - Romania

6. Varianta de executie: - A - standard

- Y - speciale

- B - pentru cuptoare de paine

- C - pentru cuptoare de paine cu priza de aer exterioara

- G - tabloul electric montat pe arzator

- E - tablou electric la distanta

- L - emisie de noxe redusa

- H - raport 1:10

alimentare cu

combustibil: - cu doua vane de gaz

- cu doua vane de gaz si controlor de etanseitate

- M - cu piston hidraulic pentru clapeta de aer

- P - cu preincalzitor electric

- L - cu piston hidraulic si preincalzitor electric

8. Racordul de gaz : - 15 - ½''

- 20 - ¾''

- 25 - 1''

- 40 - 1'' ½

- 50 - 2''

- 65 - DN 65

- 80 - DN 80

- 100 - DN 100

Arderea

Procesul de ardere a combustibililor se desfasoara in conditii de randament maxim si emisie de noxe redusa atunci cand amestecul aer/combustibil din camera de aer are proportia optima.

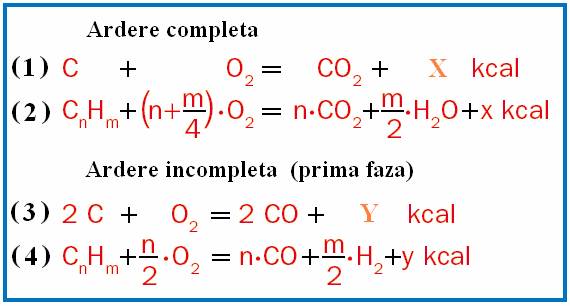

Un amestec optim este realizat atunci cand exista atomi de oxigen suficienti pentru a intra in reactie cu elementele care compun combustibilul (carbon C si hidrogen H), in urma acestor reactii rezultand caldura.

Din reactiile de mai sus se observa ca in cazul arderii incomplete exista, ca produs intermediar al arderii, monoxid de carbon (CO), un gaz foarte toxic. Rezulta ca, un procedeu important pentru a determina randamentul unei arderi, este masurarea continutului de monoxid de carbon in gazele de ardere. Minimizarea CO in gazele de ardere (determinarea se poate face numai cu analizorul de gaze arse) reprezinta conditia esentiala pentru asigurarea unui randament optim si o emisie de noxe scazuta.

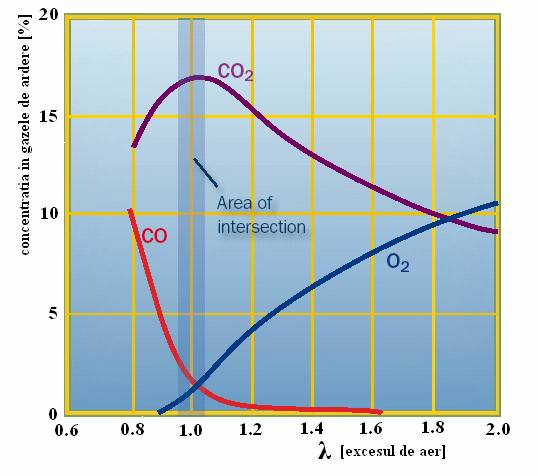

In diagrama din figura de mai sus, cunoscuta si sub denumirea de 'triunghiul arderii' , sunt descrise evolutiile concentratiile principalelor componente din gazele de ardere in functie de (excesul de aer).

λ este definit ca raportul intre concentratia normala de oxigen in aerul atmosferic

O2m = 21 %) si diferenta intre aceasta si concentratia de oxigen masurata in gazele de ardere (O2m

λ = O2n / O2n - O2m

Cand in gazele de ardere exista molecule de CO si H (majoritatea analizoarelor de gaze arse asimileaza moleculele de hidrogen cu cele de CO si afiseaza totalul lor numai ca procent de CO) inseamna ca arderea este incompleta. Acest lucru duce la doua inconveniente majore:

1. Randamentul arderii este diminuat datorita faptului ca moleculele respective nu au ars, deci nu au produs caldura.

2. CO este o substanta foarte toxica si de la anumite concentratii in sus produce moartea organismelor vii. Concentratia de CO in gazele de ardere nu poate fi acceptata decat in limitele impuse de legislatie.

Rezulta ca o conditie importanta a unei arderi complete si de calitate este existenta unui continut de oxigen suficient in camera de ardere.

Pentru a fi siguri de acest lucru, toate arzatoarele lucreaza cu exces de oxigen (aer), adica cu mai mare ca 1. Pentru arzatoarele cu aer insuflat acest exces este fixat in jurul valorii de 3% ceea ce corespunde cu

Din diagrama triunghiului arderii se vede ca aceasta valoare corespunde unui continut minim de CO si unui continut maxim de CO in gazele de ardere.

Arzatoarele atmosferice cu tiraj natural sau tiraj fortat care nu au posibilitatea reglarii debitului de aer sau combustibil, pentru a nu avea o ardere dependenta de factori externi (conditii atmosferice, caracteristici de montaj etc), functioneaza cu exces de aer mult mai mare (in jur de 10%), stabilit prin caracteristicile constructive ale arzatorului. In acest caz arderea este, calitativ, foarte buna (emisii de noxe reduse) dar o parte din aerul de amestec trece prin camera de ardere, nu participa la ardere, dar se incalzeste si pleaca cu caldura pe cos. Rezulta o diminuare a randamentului arderii prin pierderi mari la cos.

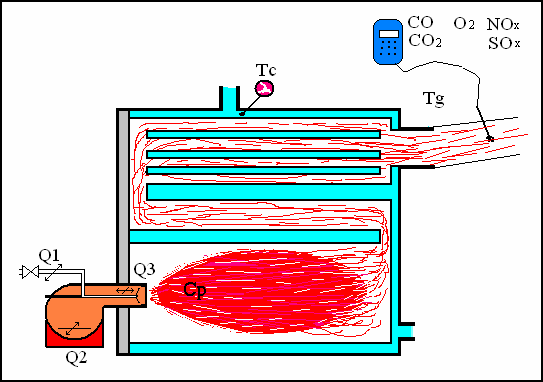

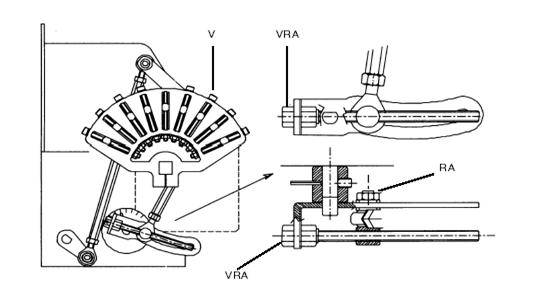

La arzatoarele cu aer insuflat, aerul este introdus in camera de ardere cu ajutorul unui ventilator cu turatie fixa dar cu posibilitatea reglarii debitului prin modificarea mecanica a sectiunii de aspiratie (reglaj Q2).

Tinand cont ca debitul de combustibil este reglabil (reglaj Q1), rezulta ca pentru fiecare putere reglata a arzatorului, se poate fixa, proportional si debitul de aer aferent astfel incat in camera de ardere procesul sa se desfasoare cu randament maxim si emisii de noxe minim. Calitatea arderii se mai poate ajusta si prin deplasarea capului de ardere in cadrul tunului (reglaj Q3).
