RAPORT DE AUDIT ENERGETIC pentru un bloc (p+4)


RAPORT DE AUDIT ENERGETIC pentru un bloc (p+4)


RAPORT DE AUDIT ENERGETIC pentru un bloc (p+4)

*blocul este construit in 1981 in orasul Bucuresti

*material : ciment

*numarul de aprtamente 30 ;

*nr de persoane 70;

*bloc cu 2 scari;

*suprafata utila totala (parter+4 etaje)

*cladirea are o suprafata pe sol de =1821.148 [m2] ap=30 h cam ap=2.6 [m]




*suprafata apartamente:

ap 3 cam=65.65 [m2] *** 10

ap 2 cam=49.7 [m2]*** 8

ap 1 cam=33.65 [m2]*** 12

Suprafata spatii comune=181.624 [m2]

*din suprafata bruta a cladirii=1821.148 [m2] aproximativ=1457.9 [m2] m2] apartin apartamentelor si restu spatiilor comune(uscatorii,casa scarilor,coridoare)

Pentru necesarul de energie, blocul utilizeaza trei surse: electrice, gaz natural si energie de termoficare:

Energia electrica: este utilizata pentru iluminat, frigidere,masini de spalat, televizoare, fiare de calcat etc. (se mentioneaza ca nu s-a energia electrica nu s-a folosit pt incalzit)

Gazul natural este utilizat la prepararea hranei dar cateodata si la incalzirea spatiului .

Sistemul de termoficare furnizeaza apa calda de consum pe tota durata anului si agentul termic din reteaua de calorifere a blocului pe perioada sezonului rece.

Agentul termic pentru incalzire de tip central este furnizat de o Centrala Termica.

Consumul de electricitate, gaz natural si energie termica de termoficare

Tabelele de mai jos indica consumurile lunare de electricitate, gaz natural si energie termica de termoficare pentru ultimii ani, pe baza informatiilor furnizate de la administrator si locatarii blocului respective.

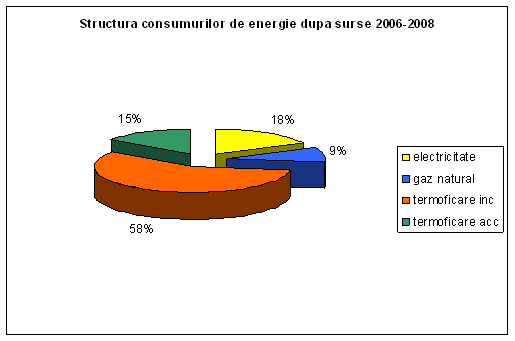

Structura consumurilor de energie dupa surse:

Electricitate=

215320.10

Kwh

18%

Gaz natural=

109338.55

Kwh

9%

Termoficare inc.sp=

698255.63

Kwh

58%

Termoficare aac=

178955.25

Kwh

15%

Consum total=

1201869.52

Kwh

100%

Analiza dateleor:

Indicator energetic global specific

ind=219.9838642 [kWh/(m2*an)]

*consumul energetic global pt inreaga cladire este de 1201869.52 [kWh]

*suprafata utila totala (parter+4 etaje) a cladirii este de 1821.148 [m2]

*electricitate 39.41 [kWh/(m2*an)] 18%

*gaz natural 20.01 [kWh/(m2*an)] 9%

*energie de termoficare 160.56 [kWh/(m2*an)] 73%

*din care 127.805 [KWh/(m2*an)] pentru incalzire spatiilor 58%

Electricitate 18%

gaz natural 9%

termoficare inc 58%

termoficare acc 15%

Analiza bazata pe consumuri(metoda indirecta)

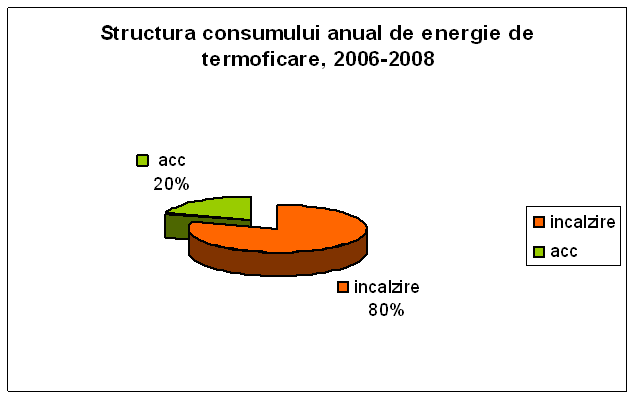

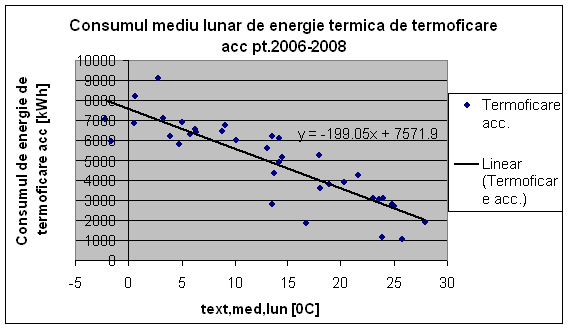

Consumul mediu lunar de energie termica de termoficare pt. 2006-2008

Se evidentiaza faptul ca sezonul de incalzire incepe in momentul in care temp medie zilnica este<=12 )C trei zile consecuticv.

Se precizeaza un consum mediu annual de energie termica de termoficare:

pentru incalzire:

200.217

Gcal/an

232751.875

kWh/an

79.60

%

pentru acc:

51.313

Gcal/an

59651.750

kWh/an

20.40

%

total:

292403.625

kWh/an

100

%

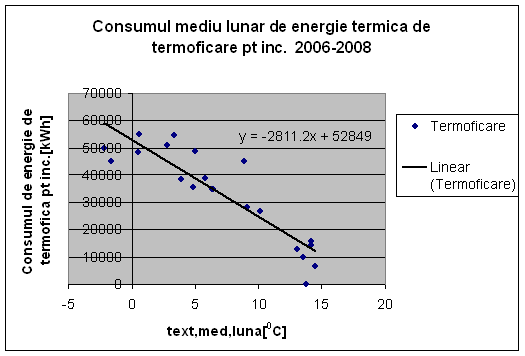

Se remarca din figura ca perioada de incalzire corespunde unor temperature exterioare medii lunare de cc. 18.8 [0C] (sin nu de 12 [0C], care reprezinta media temperaturilor pe trei zile consecutive).

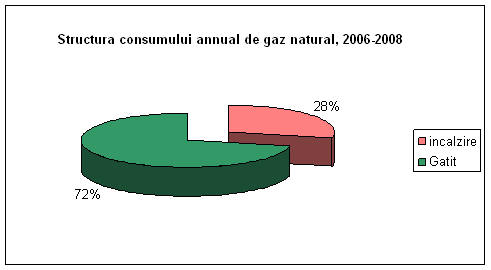

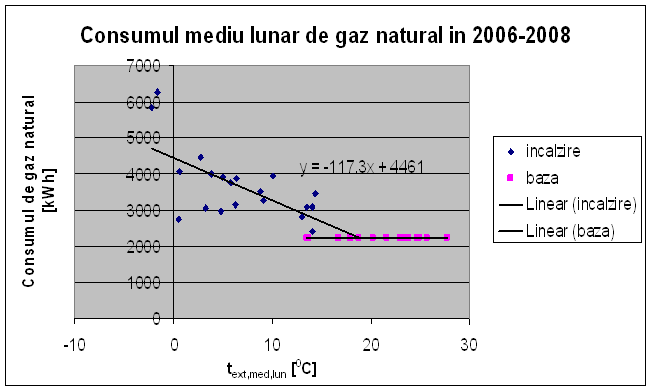

Consumul mediu lunar de gaz natural in 2006-2008



Ocupantii cladirii folosesc gazul natural si pentru incalzire.Procentele rezultate din proportionalitatea cu suprafetele deduse prin regresie liniara sunt: consumul de baza 2221.28 [kWh]

*71.6% sarcina de baza(prepararea hranei);

*28.4%sarcina pentru incalzire (cel mai probabil pentru incalzirea spatiului).

Din tabelele precedente ne rezulta ca avem un consum mediu anual de gaz natural de 36446.18 [kWh/an]

S-a constatat din rezultatele de mai sus ca incalzirea spatiului se realizeaza atat cu caldura furnizata de

centrala termica cat si cu ajutorul gazului natural. In tabelul de mai jos am insumat valorile acestor consumuri.

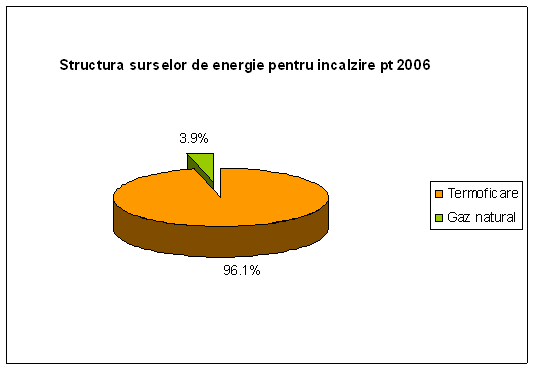

Energia lunara pentru incalzire dupa surse 2006

Luna

Ian.

Febr.

Martie

Aprilie

Oct.

Noi.

Dec.

Total

Text [0C]

-2.2

0.6

6.4

13.5

14.4

8.8

3.3



GZ[zi.K]

688.2

543.2

421.6

195.0

173.6

336.0

517.7

2875.3

Gaz natural

2497.8

2169.3

1489.0

656.2

550.6

1207.5

1852.6





10423.0

Termoficare[kWh]

49987.5

54974.6

34886.6

10241.6

6858.8

45221.3

54591.0

256761.4

Etot luna inc[kWh]

52485.3

57144.0

36375.6

10897.8

7409.4

46428.7

56443.6

267184.4

Termoficare

96.1

%

Gaz natural

3.9

%

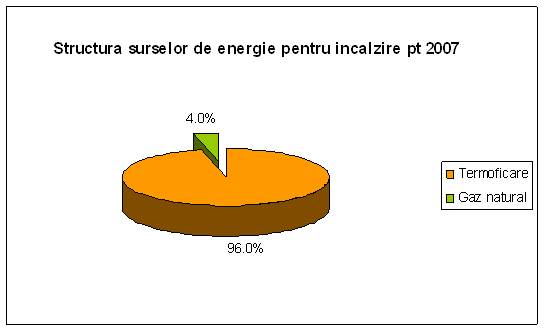

Energia lunara pentru incalzire dupa surse 2007

Luna

Ian.

Febr.

Martie

Aprilie

Oct.

Noi.

Dec.

Total

Text [0C]

5.8

4.8

9.1

14.1

13.0

5.0

0.5



GZ[zi.K]

440.2

425.6

337.9

177.0

217.0

450.0

604.5

2652.2

Gaz natural

1559.4

1676.7

1172.3

585.8

714.8

1653.2

2181.1

9543.3

Termoficare[kWh]

39071.6

35828.3

28458.0

14763.8

13217.6

48732.0

48511.1

228582.4

Etot luna inc[kWh]

40631.0

37504.9

29630.3

15349.5

13932.4

50385.2

50692.2

238125.6

Termoficare

96.0

%

Gaz natural

4.0

%

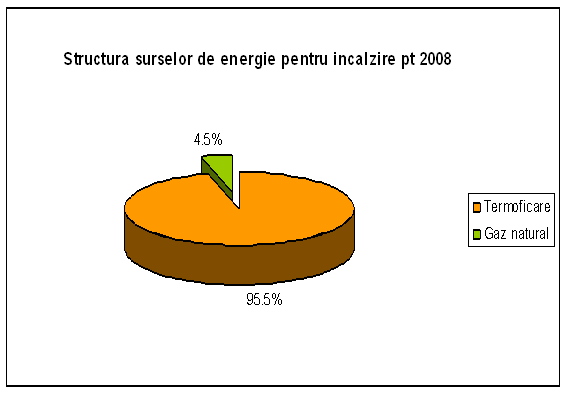

Energia lunara pentru incalzire dupa surse 2008

Luna

Ian.

Febr.

Martie

Aprilie

Oct.

Noi.

Dec.

Total

Text [0C]

-1.60

3.90

10.10




14.10

13.50

6.30

2.80



GZ[zi.K]

669.6

466.9

306.9

177.0

201.5

411.0

533.2

2766.1

Gaz natural

2427.4

1782.3

1055.0

585.8

656.2

1500.7

1911.3

9918.6

Termoficare[kWh]

45198.0

38478.8

26888.6

15996.0

0.0

34909.9

51080.3

212551.5

Etot luna inc[kWh]

47625.4

40261.0

27943.6

16581.8

656.2

36410.6

52991.5

222470.1

Termoficare

95.5

%

Gaz natural

4.5

%

Consumul energetic lunar pentru incalzire pote fi calculat folosind expresia urmatoare:

Einc,lun=0,024*Gv/ηinc*Vcald*[Gzinc,lun-(20-Tech)*30] [Kwh]

***an 2006

Einc,lun - consumul energetic lunar pentru incalzire [Kwh]

Gzinc,lun- gradele zile lunare pentru incalzire (relativ la 200C)

Tech - temperatura de echilibru a cladirii (temperatura exterioara peste care cladirea nu necesita incalzire,

adica aporturile energetice interne si solare egaleaza pierderile energetice prin anvelopa).

Gv - coeficientul global de izolare termica, raportat la volumul cladirii [W/m3*k]

Ηinc - randamentul global de izolare termica, raportat la volumul cladirii [W/m3k]

Vclad - volumul incalzit al cladirii [m3]

30 - numarul de zile dintr-o luna (dupa cum apare in facturile de energie).

Consumul energetic pentru incalzire este nul pentru Gzinc,lun= 20.62 din ecuatia [Gzinc,lun-(20-Tech)*30]=0 rezulta:

Tech= 19 [0C]

Se constata ca, in mod corect sezonul de incalzire incepe la temperaturi medii in jurul valorii temperaturii de echilibru.

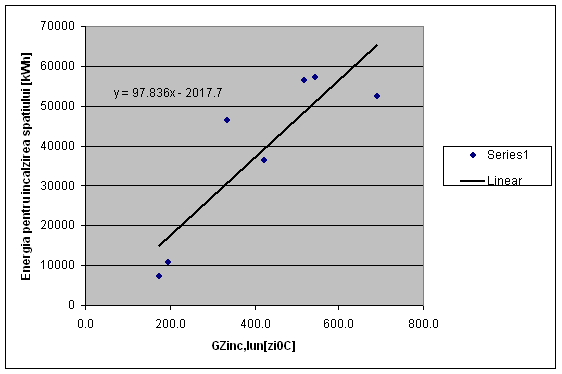

*Panta dreptei de regrezie egala cu 97.836 [kWh/(zi*K); conform cu ecuatia de mai sus panta corespunde expresiei 0,024*Gv*Vclad/ηinc.

*Volumul incalzit total al cladirii = 4734.98 [m3]

0.024*Gv*4734.98/ηinc=97.836 rezulta Gv/ηinc= 0.860932

*Se admite un randament al incalzirii prin termoficare de 90% rezultaun coefficient global de izolare :

Gv= 0.775 kWh/m3K

Consumul annual de energie pentru incalzire rezulta din insumarea consumurilor lunare calculate cu ecuatia de mai sus sau cu ecuatia dreptei de regresie.

Luna

Ian.

Febr.

Martie

Aprilie

Oct.

Noi.

Dec.

Total

GZ[zi.K]

688.2

543.2

421.6

195.0

173.6

336.0

517.7

2875.3

Etot luna inc[kWh]

65313.0

51126.8

39230.0

17060.3

14966.6

30855.2

48632.0

267184.0

Daca se raporteaza consumul la volumul cladirii, se obtine un alt indicator utilizat adesea in aprecierea performantei energetice a unei cladiri. In cazul de fata el este egal cu 56.428 [Kwh/m3an]

Aceasta valore este mai mare cu aproximativ 144% decat valorea normata de 23.1 kWh/m3an.

Rezulta ca energia utilizata pentru incalzire este de aprope 2.45 ori mai mare decat prevad normele in vigoare. Cauzele constau in calitatea necorespunzatoare a constructiei din puct de vedere termotehnic: pierderi mari de energie termica prin peretii exteriori si prin infiltratii de aer.

Consumul energetic lunar pentru incalzire pote fi calculat folosind expresia urmatoare:

Einc,lun=0,024*Gv/ηinc*Vcald*[Gzinc,lun-(20-Tech)*30] [Kwh]

***an 2007

Einc,lun - consumul energetic lunar pentru incalzire [Kwh]

Gzinc,lun- gradele zile lunare pentru incalzire (relativ la 200C)

Tech - temperatura de echilibru a cladirii (temperatura exterioara peste care cladirea nu necesita incalzire, adica aporturile energetice interne si solare egaleaza pierderile energetice prin anvelopa).

Gv - coeficientul global de izolare termica, raportat la volumul cladirii [W/m3*k]

ηinc - randamentul global de izolare termica, raportat la volumul cladirii [W/m3k]

Vclad - volumul incalzit al cladirii [m3]



30 - numarul de zile dintr-o luna (dupa cum apare in facturile de energie).

Consumul energetic pentru incalzire este nul pentru Gzinc,lun= 29.059 , din ecuatia [Gzinc,lun-(20-Tech)*30]=0 rezulta:

Tech= 19 [0C]

Se constata ca, in mod corect sezonul de incalzire incepe la temperaturi medii in jurul valorii temperaturii de echilibru.

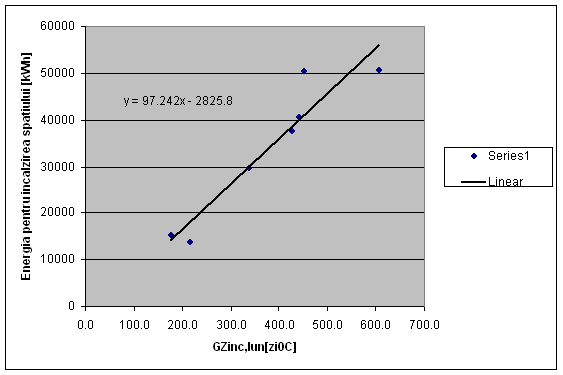

*Panta dreptei de regrezie egala cu 97.242 [kWh/(zi*K); conform cu ecuatia de mai sus panta corespunde expresiei 0,024*Gv*Vclad/ηinc.

*Volumul incalzit total al cladirii = 4734.98 [m3]

0.024*Gv*4734.98/ηinc=97.836 rezulta Gv/ηinc= 0.855705

*Se admite un randament al incalzirii prin termoficare de 90% rezultaun coefficient global de izolare :

Gv= 0.770 kWh/m3K

Consumul annual de energie pentru incalzire rezulta din insumarea consumurilor lunare calculate cu ecuatia de mai sus sau cu ecuatia dreptei de regresie.

Luna

Ian.

Febr.

Martie

Aprilie

Oct.

Noi.

Dec.

Total

GZ[zi.K]

440.2

425.6

337.9

177.0

217.0

450.0

604.5

2875.3

Etot luna inc[kWh]

40241.6

38813.2

30233.0

14491.2

18404.6

41200.4

56316.1

239700.0

Daca se raporteaza consumul la volumul cladirii, se obtine un alt indicator utilizat adesea in aprecierea performantei energetice a unei cladiri. In cazul de fata el este egal cu 50.623 [Kwh/m3an]. Aceasta valore este mai mare cu aproximativ 119% decat valorea normata de 23.1 kWh/m3an. Rezulta ca energia utilizata pentru incalzire este de aprope 2.2 ori mai mare decat prevad normele in vigoare. Cauzele constau in calitatea necorespunzatoare a constructiei din puct de vedere termotehnic: pierderi mari de energie termica prin peretii exteriori si prin infiltratii de aer.









Consumul energetic lunar pentru incalzire pote fi calculat folosind expresia urmatoare:

Einc,lun=0,024*Gv/ηinc*Vcald*[Gzinc,lun-(20-Tech)*30] [Kwh]

***an 2008

Einc,lun - consumul energetic lunar pentru incalzire [Kwh]

Gzinc,lun- gradele zile lunare pentru incalzire (relativ la 200C)

Tech - temperatura de echilibru a cladirii (temperatura exterioara peste care cladirea nu necesita incalzire, adica aporturile energetice interne si solare egaleaza pierderile energetice prin anvelopa).

Gv - coeficientul global de izolare termica, raportat la volumul cladirii [W/m3*k]

ηinc - randamentul global de izolare termica, raportat la volumul cladirii [W/m3k]

Vclad - volumul incalzit al cladirii [m3]

30 - numarul de zile dintr-o luna (dupa cum apare in facturile de energie).

Consumul energetic pentru incalzire este nul pentru Gzinc,lun= 48.053778 din ecuatia [Gzinc,lun-(20-Tech)*30]=0 rezulta:

Tech= 18.40 [0C]

Se constata ca, in mod corect sezonul de incalzire incepe la temperaturi medii in jurul valorii temperaturii de echilibru.

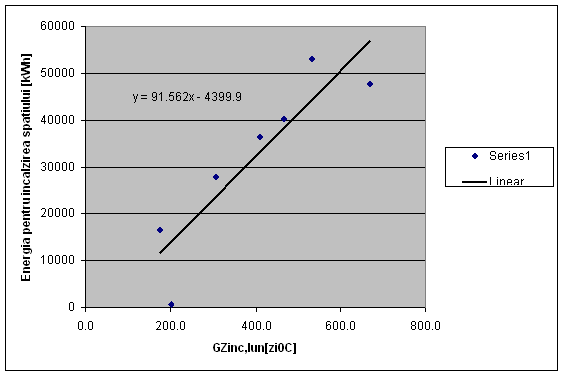

*Panta dreptei de regrezie egala cu 91.562 [kWh/(zi*K); conform cu ecuatia de mai sus panta corespunde expresiei 0,024*Gv*Vclad/ηinc.

*Volumul incalzit total al cladirii = 4734.98 [m3]

0.024*Gv*4734.98/ηinc=97.836 rezulta Gv/ηinc= 0.8670841

*Se admite un randament al incalzirii prin termoficare de 90% rezultaun coefficient global de izolare :

Gv= 0.78 kWh/m3K

Consumul annual de energie pentru incalzire rezulta din insumarea consumurilor lunare calculate cu ecuatia de mai sus sau cu ecuatia dreptei de regresie.

Luna

Ian.

Febr.

Martie

Aprilie

Oct.

Noi.

Dec.

Total

GZ[zi.K]

669.6

466.9

306.9

177.0

201.5

411.0

533.2

2875.3

Etot luna inc[kWh]

56910.0

38350.4

23700.5

11806.6

14049.8

33232.1

44421.0

222470.3

Daca se raporteaza consumul la volumul cladirii, se obtine un alt indicator utilizat adesea in aprecierea performantei energetice a unei cladiri. In cazul de fata el este egal cu 46.984 [Kwh/m3an]. Aceasta valore este mai mare cu aproximativ 103.4% decat valorea normata de 23.1 kWh/m3an. Rezulta ca energia utilizata pentru incalzire este de aprope 2 ori mai mare decat prevad normele in vigoare. Cauzele constau in calitatea necorespunzatoare a constructiei din puct de vedere termotehnic: pierderi mari de energie termica prin peretii exteriori si prin infiltratii de aer.

Consumul energetic lunar pentru incalzire pote fi calculat folosind expresia urmatoare:

Einc,lun=0,024*Gv/ηinc*Vcald*[Gzinc,lun-(20-Tech)*30] [Kwh]

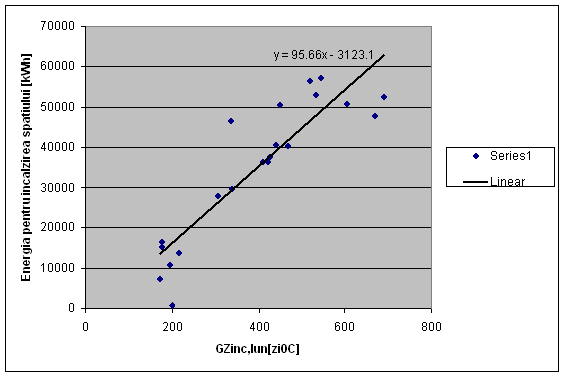

***an 2006-2008

Einc,lun - consumul energetic lunar pentru incalzire [Kwh]

Gzinc,lun- gradele zile lunare pentru incalzire (relativ la 200C)

Tech - temperatura de echilibru a cladirii (temperatura exterioara peste care cladirea nu necesita incalzire, adica aporturile energetice interne si solare egaleaza pierderile energetice prin anvelopa).

Gv - coeficientul global de izolare termica, raportat la volumul cladirii [W/m3*k]

ηinc - randamentul global de izolare termica, raportat la volumul cladirii [W/m3k]

Vclad - volumul incalzit al cladirii [m3]

30 - numarul de zile dintr-o luna (dupa cum apare in facturile de energie).

Consumul energetic pentru incalzire este nul pentru Gzinc,lun= 32.64792 din ecuatia [Gzinc,lun-(20-Tech)*30]=0 rezulta:

Tech= 18.9 [0C]

Se constata ca, in mod corect sezonul de incalzire incepe la temperaturi medii in jurul valorii temperaturii de echilibru.

*Panta dreptei de regrezie egala cu 91.562 [kWh/(zi*K); conform cu ecuatia de mai sus panta corespunde expresiei 0,024*Gv*Vclad/ηinc.

*Volumul incalzit total al cladirii = 4734.98 [m3]

0.024*Gv*4734.98/ηinc=97.836 rezulta Gv/ηinc= 1.2762426

*Se admite un randament al incalzirii prin termoficare de 90% rezultaun coefficient global de izolare : Gv= 1.14861836
