GRINZI



GRINZI

1. Definitie

Grinzile sunt elemente de rezistenta sub forma de bare drepte orizontal sau inclinat si au lungimea mare in raport cu dimensiunile transversale.

Ele au rolul de a prelua incarcarile placilor sau a altor elemente ce reazema pe ele si de a le transmite mai departe impreuna cu greutatea proprie elementelor de rezistenta pe care se sprijina

2. Clasificare

Ø     Dupa materialul din acre se executa:

- grinzi din lemn, se folosesc la executarea constructiilor provizorii (magazii, depozite), la constructii agricole si la constructii de locuinte si cabane in zona de munte. Sunt realizate cu inima plina sau cu zabrele;

    - grinzi din beton armat, sunt cele mai des utilizate; dupa modul de executare pot fi: monolite, prefabricate, precomprimate; dupa forma sectiunii pot fi: dreptunghiulare, in T, I, TT

   - grinzi din metal, care se folosesc la constructii cu deschideri si incarcari mari. Se realizeaza cu inima plina sau cu zabrele.

Ø     Dupa modul de alcatuire a sectiunii

Grinzi cu inima plina

- cu sectiune constanta





profil I laminat







sectiune compusa din table sudate





-  cu sectiune variabila





compusa din table sudate







- franta  ( vang)



- cu goluri in inima

Grinzi cu zabrele

ARCE

1. Definitie

Arcele sunt elemente de rezistenta de tip bara, care au axa de simetrie o curba plana. Prin forma lor servesc ca elemente portante principale la acoperisurile constructiilor cu deschideri mari (sali de sport, pavilioane de expozitii), precum si la alcatuirea structurii de rezistenta a podurilor sl viaductelor.

2. Elemente constructive

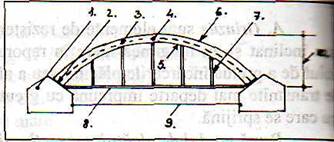

Elemente geometrice si constructive ale unui arc

1) culee; 2) nasterea; 3) axa arcului; 4) cheie 5)intrados;6) extrados 7) montat; 8) tirant; 9) deschidere;

-  Nasterea, este punctul de rezemare al unui arc pe fundatii sau pe alte elemente de constructie pe care   se   reazema   (grinda,   stalp, perete);



    - Cheia, este punctul cel mai de sus din axa de simetrie al arcului impiedicand indepartarea lor



     -  Tirantul,  este elementul  sub forma de bara dreapta care leaga    intre ele cele doua extremitati   ale arcului,  impiedicand indepartarea lor;

     - Montantii, sunt bare drepte verticale care fac legatura intre arc si tirant(pentru a pastra   forma rectilinie a tirantului, care este un element flexibil)

3.. Clasificare

Ø     Dupa materialul din care se realizeaza, pot fi:

-   arce din beton armat monolit sau prefabricat—utilizate la halele acoperite cu placi curbe subtiri monolite sau prefabricate;

-        arce metalice - utilizate in special la poduri metalice cu deschidere foarte mare si la unele constructii speciale (sali de expozitie, sali de sport);

-        arce din lemn - realizate cu sectiune compusa din lemn ecarisat, incleiat si presat (utilizate la sali de sport, hipodroame etc).

Ø     Dupa forma sectiunii transversale, se disting:

-  arce cu sectiune dreptun­ghiulara,

-   in forma de T,

-   casetata.

Ø     Dupa forma pe care o au pe lungimea lor:

-  simple,

-  cu tiranti si montanti,

-  cu tiranti montanti si diagonale,

-  cu diagonale,

-  cu supragrinda etc.
