Prezentarea ecranului de desenare


Prezentarea ecranului de desenare

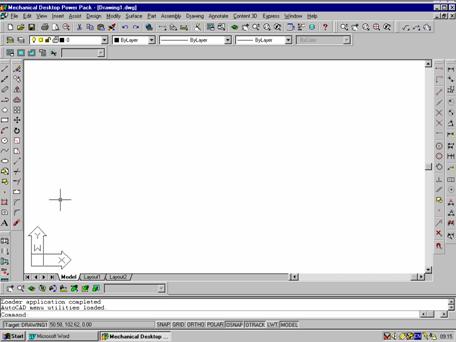

Fig.1.3 Ecranul de desenare

Elementele ecranului de desenare din figura 1.3 sunt:

meniurile - organizeaza functiile si comenzile sistemului AutoCAD functie de actiunile acestora;

bara de instrumente - pentru o apelare rapida a comenzilor sistemului AutoCAD;

zona de desenare - zona reprezentarii grafice;

cursorul grafic - indica pozitia curenta;

sistemul de coordonate - ofera informatii despre planul curent de desenare, prin indicarea sistemului de coordonate curent si a directiilor axelor de coordonate ale acestui sistem;

bara de stare - ofera informatii despre nivelul de interactiune pus la dispozitie de sistemul AutoCAD utilizatorului;

linia de comanda - prezinta "dialogul" dintre sistemul AutoCAD si utilizator.

Bara cu instrumente standard

Pictograma

Nume

Utilizare

New

Creeaza noi desene

Open

Deschide desene existente

Save

Salveaza desene activate

Print

Tipareste desenul curent

Print preview

Previzualizarea desenului curent

Spelling

Verifica ortografia cuvintelor selectate sau a intregului desen.

Cut

Inlatura elemente selectate de pe un desen si le plaseaza in memoria temporala (Clipboard) Windows

Copy

Copie elementele selectate de pe un desen si le plaseaza in memoria temporara (Clipboard) Windows

Paste

Plaseaza continutul memoriei temporale in desenul curent



Match Properties

Preia proprietatile primului obiect selectat si le impune obiectelor selectate anterior

Undo, Redo

Reface secventa comenzilor din memoria tampon

Launch Browser

Incarca internet-Explorer-ul cu web-site-ul AutoCAD-ului

Osnap

Legarea de obiecte

UCS

Configurarea sistemul de coordonate

Distance

Determina distanta intre doua puncte selectate

Redraw View

Redeseneaza ecranul pentru al curati de obiecte temporale sau alte obiecte inutile

Aerial View

Acceseaza fereastra Aerial View

Named View

Ofera acces la comenzile viewport

Pan

Muta desenul fara a schimba scara de afisare

Zoom

Mareste sau micsoreaza scara de vizualizare

Zoom Window

Mareste o parte din desen printr-o fereastra dreptunghiulara

Zoom Previous

Reintoarce desenul la vederea precedenta

Help

Acceseaza sistemul de asistenta on line
