Laborator AUTOCAD - Comenzi de desenare


Laborator AUTOCAD - Comenzi de desenare




Laborator Autocad nr 5

Comenzi de desenare

1.      Scop




Laboratorul isi propune familiarizarea cu cel de-al doilea pachet de comenzi de desenare incepute in laboratorul 4.

2.            Principii teoretice

Asa cum s-a amintit si in laboratorul nr 4, comenzile de desenare a obiectelor pot fi activate prin trei metode :

-    prin selectarea pictogramei comenzii Draw.

-    prin utilizarea meniului derulant Draw care contine de asemenea comenzi de desenare, grupate pe submeniuri.

-    prin tastarea numelui acesteia direct in linia de comanda (mai ales in cadrul comenzilor care dispun de nume prescurtate)

In tabelul 2.1 sunt prezentate comenzi de desenare in Autocad precum si explicitarea lor.

Donut (DO) deseneaza cercuri cu grosime

Inside diameter diametrul interior

Outside diameter diametrul exterior

Center centrul cercului

Grosimea cercului este desenata goala sau plina, daca variabila de sistem Fill este ON, respectiv OFF.

Rectangle (REC) deseneaza un dreptunghi

Defineste dreptunghiul prin doua varfuri opuse.

First corner point primul colt al dreptunghiului

Other corner point coltul opus al dreptunghiului

Dimensions defineste un dreptunghi prin dimensiunile sale

Length lungimea dreptunghiului

Width latimea dreptunghiului

Area defineste un dreptunghi prin aria sa

Rotation defineste un dreptunghi rotit in raport cu axele UCS

Chamfer tesirea colturilor dreptunghiului

Elevation pozitia planului batei

Fillet rotunjirea colturilor dreptunghiului

Thickness grosimea obiectului 3D

Polygon (POL) deseneaza poligoane regulate



Number of sides numar de laturi

Center of polygon centrul cercului inscris sau circumscris

Edge latura poligonului

Circumscribed circumscris unui cerc

Inscribed inscris intr-un cerc

Radius raza cercului inscris sau circumscris



Trace traseaza segmente de dreapta, cu grosime



Trace width permite alegerea grosimii

Start point punctul de start

Next point punctul urmator

Grosimea segmentelor este goala sau plina, daca variabila de sistem Fill este ON, respectiv OFF



Solid (SO) deseneaza poligoane pline (daca variabila de sistem Fill este setata pe ON)



First point primul punct

Second point al doilea punct

Third point al treilea punct

Fourth point al patrulea punct



Spline (SPL) deseneaza o curba spline, cuadrica sau cubica




Object transforma o polilinie spline (editata prin comanda Pedit cu optiunea Spline) in curba spline

Enter points se introduc puncte ale curbei

Close inchide curba

Fit tolerance stabileste toleranta de trecere a curbei prin punctele impuse

Start Tangent defineste tangenta in punctul de capat

*     Point (PO) deseneaza un punct; modul cum va fi marcat punctul pe ecran este controlat de variabila de sistem Pdmode.


3. Exercitii

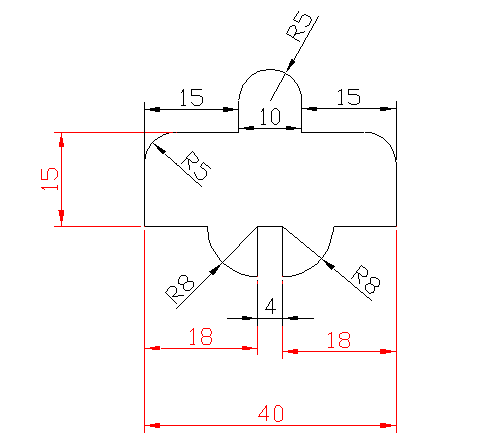

3.1. Utilizand comanzile ARC si LINE desenati figura 1 in urmatoarele conditii:

      arcul 1 va fi definit prin punct initial, punct final si unghi la centru

      arcul 2 va fi definit prin trei puncte

      arcul 3 va fi definit prin punct initial, punct final si directie

      arcele 4 si 5 se vor defini prin trei puncte dintre care primul va fi centrul fiecaruia.

2




5



3



4



1



Figura 1

3.2. Utilizand comanzile ARC si LINE desenati figura 2:

Figura 2

3.3. Realizati urmatoarul desen utilizand dupa caz : coordonatele polare, relative sau absolute.

Figura 3

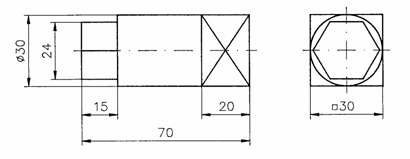

3.4. Realizati urmatoarul desen utilizand utilizand in mod obligatoriu comanda RECTANGLE pentru desenarea dreptunghiurilor si POLYGON pentru desenarea entitatilor de tip patrat sau hexagon.

Fig. 4
