Cui se adreseaza Autocad Civil 3D?


Cui se adreseaza Autocad Civil 3D?

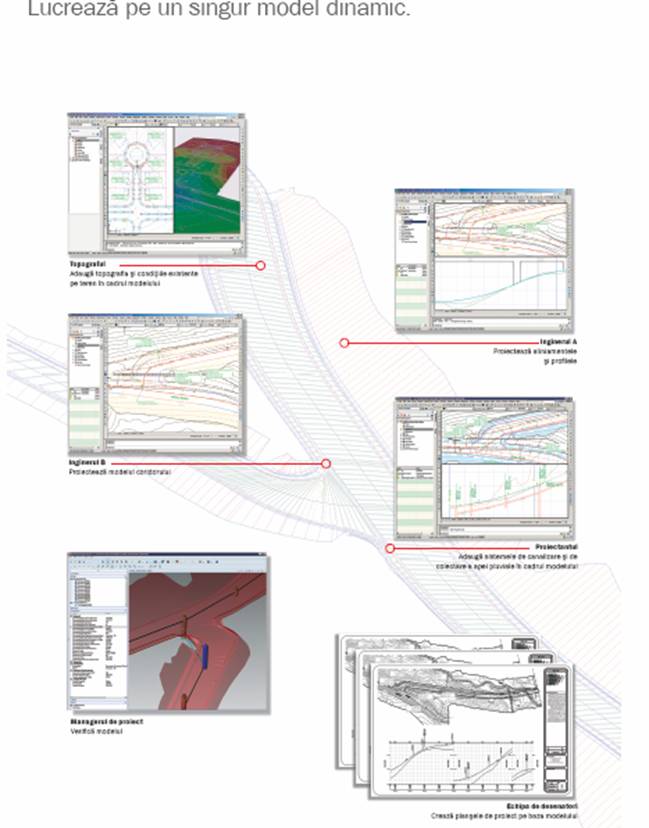

AutoCad Civil 3D 2008 este un produs AutoCad special conceput pentru prelucrarea datelor topografice, generarea suprafetelor, calcule volumetrice de umplutura si sapatura, proiectarea cailor de comunicatii, cat si sistemelor de retele edilitare.

1. Topografi

AutoCad Civil 3D 2008 ofera functionalitati ce permit transferul masuratorilor topografice.

Importa masuratorile de pe teren direct in modelul proiectului



Efectueaza compensari prin metoda celor mai mici patrate

Exporta modelul final in vederea trasarii pe teren sau pentru utilizarea datelor de catre diverse dispozitive sau masini de constructie

2. Ingineri proiectanti

Autocad Civil 3D permite inginerilor proiectanti sa verifice care este cea    mai buna alternativa si sa accelereze viteza de lucru prin utilizarea functionalitatilor flexibile de design automat.

Proiecteaza drumuri folosind aliniamente, profile si alte metode specifice

genereaza suprafete de taluzare (platforme) prin intermediul unei combinatii de obiecte 3D, puncte si plane

Proiecteaza traseele conductelor de canalizare sau apa pluviala pe baza unui model de retea.

3. Desenatori

Genereaza plansele de proiect pe baza modelului cu un minim de erori si intr-un timp foarte scurt

Respecta standardele de desenare si micsoreaza timpul alocat verificarilor in intreaga organizatie prin utilizarea stilurilor de desenare

In momentul in care se modifica un element in model, modificarea este reflecatata automat pe planse.

Functia Pipes din programul AutoCad Civil 3D 2008 este utila la desenarea utilitatilor subterane, precum sisteme de apa, sisteme de canalizare, colectare a apei pluviale, etc.

Programul vine cu tabele predefinite in care sunt date dimensiuni si diferite tipuri de structuri pentru tevi.

Pe baza acestor tabele predefinite putem sa realizam Parts list, adica o colectie de tevi cu un anumit diametru si o anumita structura, structuri pe care le utilizam noi in mod curent.

Pentru a desena o structura avem nevoie de suprafata.

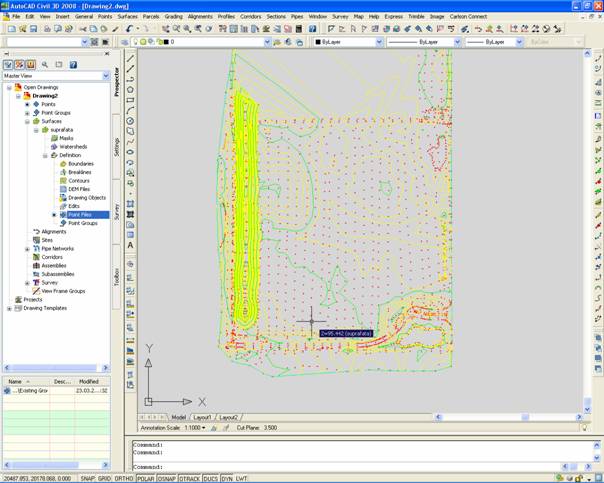

Suprafata putem sa o optinem pe baza punctelor descarcate din statia totala.

Dupa ce am obtinut suprafata, putem sa mergem sa realizam reteaua de conducte.

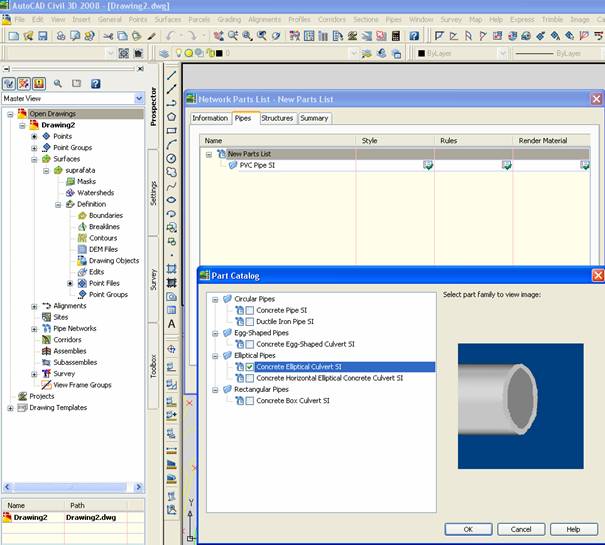

Pentru a desena o retea de conducte mergem la tab-ul de Pipes din cadrul programului si definim Parts Lists cu structurile si dimensiunile pentru tevi folosite in mod curent.

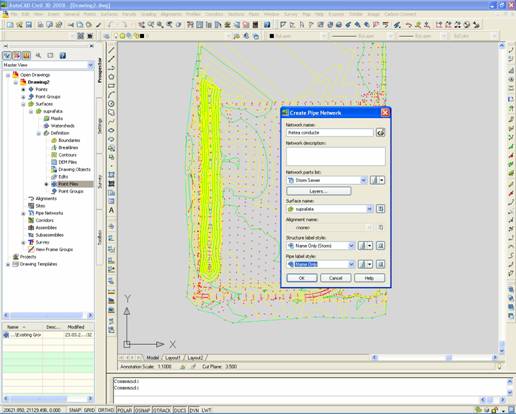

Desenam reteaua de conducte cu ajutorul functiei Create Pipe Network by Layout.

In aceasta etapa denumim noua retea definita, ii atribui suprafata cat si modul de etichetare atat pentru structuri, cat si pentru tevi. Etichetarea este dinamica, daca am modificat o structura sau teava, automat se modifica si etichetarea.

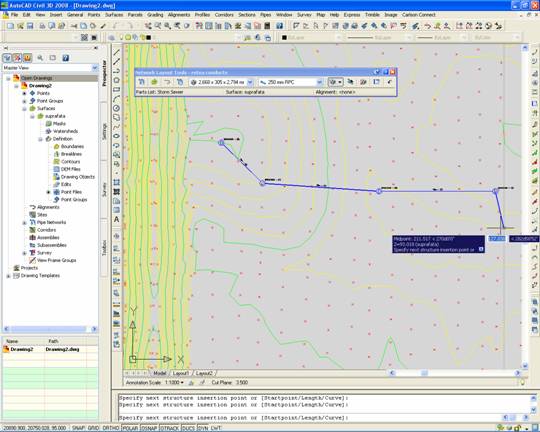

Se observa ca in momentul in care am terminat de desenat, reteaua a fost automat etichetata.

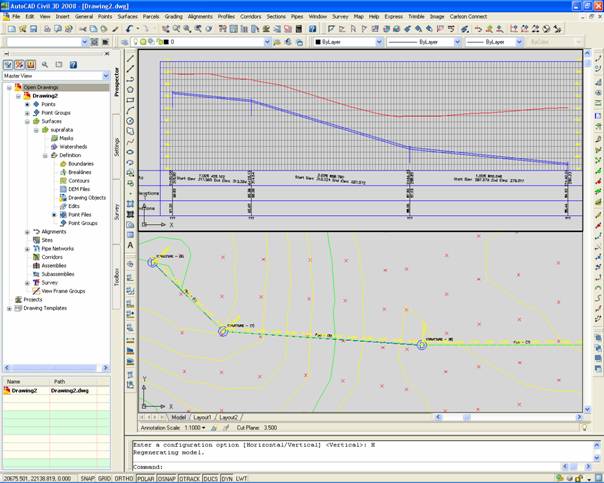

AutoCAD Civil 3D permite desenarea profilelor de-a lungul acestor retele construite.

Interfata profilelor se poate modifica, se pot evidentia anumite elemente sau se poate schimba modul de etichetare.

AutoCAD Civil 3D lucreaza in    mod dinamic, adica orice modificare adusa este automat reflectata in profil si invers.

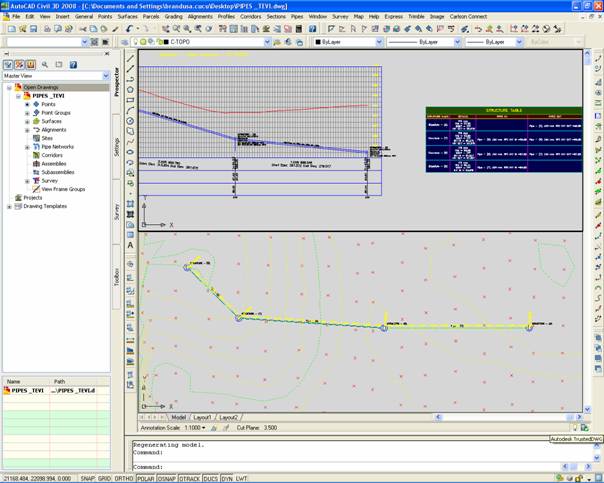

Pe langa profile, in desen putem sa adaugam si tabele in care sunt afisate dimensiunile, materialul si alte elemente referitoare la retea.
