Comanda FILLET

Comanda FILLET

Cu aceasta comanda se realizeaza rotunjirea (racordarea) unui contur sau a unui colt.

    - pictograma comenzii FILLET

Command:     FILLET

Current settings: Mode = Trim, Radius = 2.50

Select first object or [Polyline/Radius/Trim]: selectati primul obiect sau [Polilinia/Raza/Taiere];

Select second object: selectati al doilea obiect.

Optiuni:

Polyline - rotunjeste toate colturile unei polilinii;

Radius - se defineste raza de racordare (rotunjire);

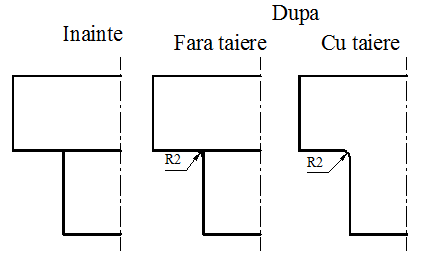

Trim - controleaza modul de afisare al racordarii: Trim - elimina segmentele dintre intersectia liniilor racordate si punctele de unde incepe racordarea; No trim - nu elimina acele segmente (deci, liniile racordate vor fi pastrate intact si v-a aparea si racordarea).
