Comanda EXTEND

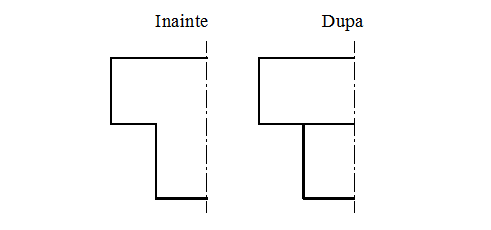

Cu aceasta comanda se extind portiuni ale obiectelor desenate pana la o frontiera aleasa.

    - pictograma comenzii EXTEND

Command: EXTEND

Select boundary edges .

Select objects: selectati obiectele;

Select objects: enter (pentru a incheia selectia);

Select object to extendor shift - select to trim or [Project/Edge/Undo]: selectati obiectele de prelungit sau [Project/Edge/Undo]

Select object to extendor shift - select to trim or [Project/Edge/Undo]: enter (pentru a incheia comanda)

Optiuni:

Project - specifica modul de proiectie prin care se extind obiectele;

Edge - controleaza modul de extindere a obiectului, cand acesta nu intersecteaza frontiera;

Undo - anuleaza ultima actiune de extindere.

Optiuni pentru Project:

None - extinde obiectele care intersecteaza frontiera in spatiul tridimensional;

UCS - extinde obiectele care intersecteaza frontiera in planul orizontal al UCS - ului curent;

View - extinde obiectele care intersecteaza frontiera in vederea curenta.

Optiuni pentru Edge:

Extend - extinde obiectele pana la intersectia fictiva cu prelungirea frontierei;

No extend - nu extinde obiectele.
