Comanda ARC

Comanda ARC

Aceasta comanda deseneaza un arc de cerc. Se pot trasa arce de cerc in mai multe moduri:

arc de cerc ce trece prin trei puncte (A, B, C);

arc de cerc cu centrul in punctul O, punctul de start in punctul M si punctul de sfarsit in punctul N;

arc de cerc cu centrul in punctul O, punctul de start in punctul P si unghiul alfa;

arc de cerc cu centrul in punctul O, punctul de start in punctul Q si lungimea arcului L;

arc de cerc cu punctul de start in D si punctul de sfarsit in E avand directia cunoscuta;

arc de cerc cu punctul de start in F si punctul de sfarsit in G avand unghiul cunoscut;

arc de cerc cu punctul de start in V si punctul de sfarsit in S avand raza cunoscuta;

    - pictograma comenzii ARC

Command: ARC

Specify start point or [Center]: A

Specify second point or [Center/End]: B

Specify end point of arc: C

Command: ARC

Specify start point or [Center]: c

Specify center point of arc: O

Specify start point of arc: M

Specify end point of arc or [Angle/chord Length]: N

Command: ARC

Specify start point or [Center]: c

Specify center point of arc: O

Specify start point of arc: P

Specify end point of arc or [Angle/chord Length]: a

Specify included angle: alfa (45⁰)

Command: ARC

Specify start point or [Center]:c

Specify center point of arc: O

Specify start point of arc: M

Specify end point of arc or [Angle/chord Length]: L

Specify length of chord: lungime coarda

Command: ARC

Specify start point or [Center]: D

Specify second point or [Center/End]: e

Specify end point of arc: E

Specify center point of arc or [Angle/Direction/Radius]: d

Specify tangent direction for the start point of arc: . .

Command: ARC

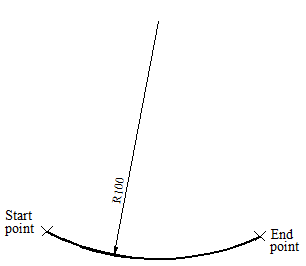

Specify start point or [Center]: V

Specify second point or [Center/End]: e

Specify end point of arc: S

Specify center point of arc or [Angle/Direction/Radius]: r

Specify radius of arc: raza arcului
