Colectarea si evacuarea apelor de suprafata (meteorice)

Colectarea si evacuarea apelor de suprafata (meteorice)

Apele de suprafata provenite din precipitatiile atmosferice cazute pe ampriza drumului, precum si cele care se scurg pe terasamente de pe terenul inconjurator, pot eroda terasamentele sau se pot infiltra in corpul drumului,reducandu-i astfel capacitatea portanta.    Colectarea si evacuarea lor se realizeaza cu:

. santuri sau rigole la marginea platformei (numite si santuri sau rigole laterale);

. santuri de garda;

. santuri (canale) de evacuare;

. casiuri.

1 Santurile (rigolele) la marginea platformei

Se executa in pamant cu sectiune trapezoidala sau triunghiulara, iar in stanca sau sub forma de rigole, cu sectiune triunghiulara,fiind prevazute obligatoriu in portiunile de drum in debleu in punctele de pasaj, in cazul rambleurilor mici, unde lipsa santului pericliteaza inundarea platformei,precum si acolo unde intre muchia platformei si piciorul taluzului nu s-a realizat o diferenta de nivel suficienta.

Racordarea santului lateral cu platforma se face in muchie vie, iar cu terenul natural coltul se rotunjeste.

În general panta santului sau a rigolei la marginea platformei urmareste declivitatea drumului .Atunci cand aceasta depaseste anumite limite (tabelul5.1) se impune ca, pentru a preveni eroziunea, santurile, respectiv rigolele,sa fie protejate prin brazduire sau pereere (in cazul pantelor de peste 5%).Daca panta depaseste valorile maxime admise pentru santuri si rigole protejate prin pereere (tabelul 5.2)atunci panta se mentine in limite admise si se amenajeaza din loc in loc puncte concentrate de caderi de nivel( cascade, canale de fuga) pentru amortizarea socului produs de apa in cadere Uneori la drumurile forestiere se folosesc amenajari mai simple numite pante consolidate (fig.5.1).

Pentru a impiedica innamolirea,panta santurilor si a rigolelor nu va fi mai mica decat 0,5% in cazul terenului natural si 0,1% in cazul santului pavat. Daca se respecta conditia ca panta drumului sa nu scada sub 2% (cap.6), atunci pericolul innamolirii nu apare .

Tabelul 5.1

Pante maxime pentru santuri si rigole neprotejate

Tabelul 5.2

Pante maxime admise pentru santuri si rigole protejate

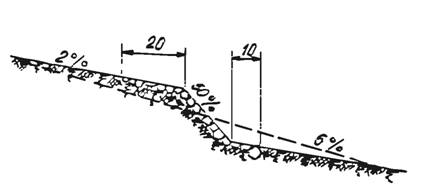

Fig.5.1-Panta consolidata

Apa din santurile laterale se evacueaza la cel mult fiecare 300m, in cazul sectiunilor trapezoidale, si la cel mult 150 . 200 m,in cazul sectiunilor triunghiulare; nu se recomanda trecerea apei cu ajutorul santurilor laterale din rambleu in debleu. Daca pe una din partile terasamentelor nu exista depresiuni sau vai, deci conditii favorabile evacuarii apei, atunci se muta apa in partea cealalta a terasamentelor prin intermediul unui podet tubular amplasat transversal si prevazut cu camera de cadere in amonte .Pentru asigurarea unui debit optim, sectiunea podetului tubular trebuie sa fie mai mare decat sectiunea santului pe care il deserveste.

2.Santurile de garda

Se executa in cazul terenurilor cu panta transversala si servesc pentru interceptarea, colectarea si evacuarea apei de suprafata care se scurge de pe terenul inconjurator spre terasamente si poate provoca degradarea acestora sau supraincarcarea santurilor laterale.

De regula santul de garda se amplaseaza la o distanta de cel putin 5m fata de muchia debleului pamantul rezultat depozitandu-se sub forma unui cavalier (caruia i se da o inclinare de 2% spre sant), iar in cazul rambleului la o distanta de cel putin 2m fata de piciorul taluzului pamantul rezultat nivelandu-se sub forma unei banchete(cu inclinare2% spre sant).

Apele colectate de santurile de garda nu se conduc spre santurile laterale ci se evacueaza separat.

3 Santurile de evacuare

Servesc in general pentru:

preluarea apei din santurile colectoare si evacuarea ei de la terasamente in lateral,spre depresiuni sau spre poduri si podete;

devierea unor cursuri de apa pentru a evita executia unor poduri, daca acest lucru conduce la economii(fig.8.26);

evacuarea apei din depresiunile pe care le traverseaza traseul si unde apa ar putea stagna,provocand umezirea terasamentelor.

Traseul santurilor de evacuare se executa, pe cat posibil,in linie dreapta. Eventualele curbe trebuie sa aiba o raza de cel putin 10..12m.Acolo unde pantele sunt prea mari se pot executa cascade sau canale de fuga.

4 Casiurile

Sunt canale cu profil albiat, pavat, amenajate pentru scurgerea dirijata a apelor meteorice pe taluzuri, in vederea evitarii ravinarii acestora. Ele se executa, de obicei,pentru protejarea taluzurilor de rambleu, cu inaltimi mai mari de 3m, realizand descarcarea rigolelor de acostament (fig.8.27), care colecteaza apele ce cad direct pe platforma drumului.

5. Dimensionarea santurilor

În principal, calculele de dimensionare a santurilor urmaresc:

• sa asigure scurgerea debitului teoretic cu ajutorul unor santuri de dimensiuni minime;
• viteza de curgere a apei din sant sa fie mai mica decat viteza la care incepe erodarea pamantului respectiv, in caz contrar fiind necesara consolidarea santului;
• viteza de curgere sa fie mai mare decat viteza minima la care incep sa se depuna particulele de pamant aflate in apa in stare de suspensie, pentru a nu se produce innamolirea santului.

De asemenea, dimensiunile santurilor vor fi in asa fel stabilite incat de la nivelul apei pana la muchia santului sa ramana circa 0,15m, iar fundul santului sa se afle cu circa 0,100,20 m sub nivelul drenului de acostament.
